第 15 章 操作选项
15-8
内容
No. 项目
状态 动作以及详细内容
设定生产中所显示的画面。
显示生产设备状态画面。
10 生产中显示设备画面
显示生产状态画面。
11

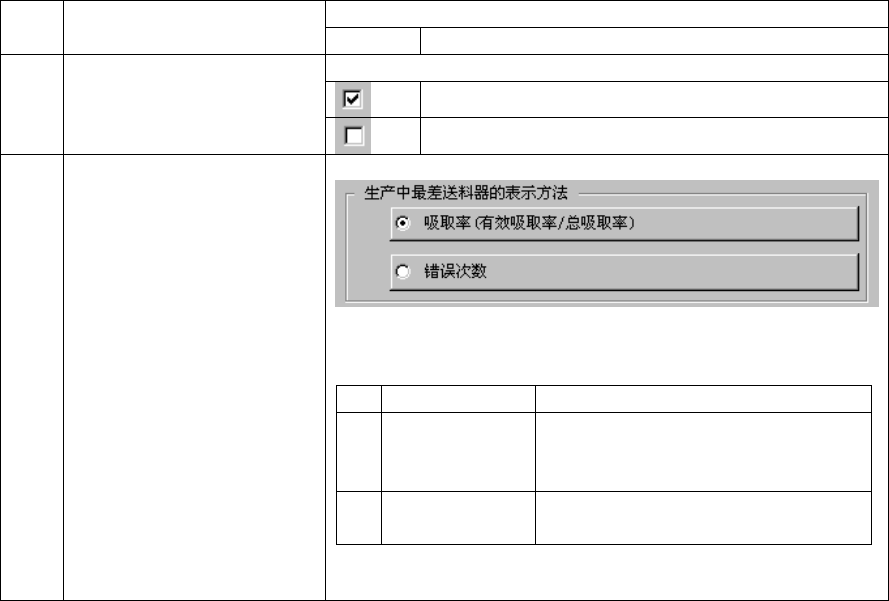

生产中最差送料器的表示方
法
指定生产实行中的画面显示的最差送料器的表示方法。
生产中最差送料器的表示方法
生产中最差送料器的表示方法选项和概要
No 选项 概要
1
吸取率（有效吸
取率／总吸取
率）
从有效吸取数／总吸取数求得吸取
率，显示其中最差的三个送料器。
2 错误次数
从吸取错误的总数中显示最差的三
个送料器。
第 15 章 操作选项
15-9
15.2.3. 设置生产的功能选项
单击［生产（功能）］标签后，显示设置生产功能选项的对话框。

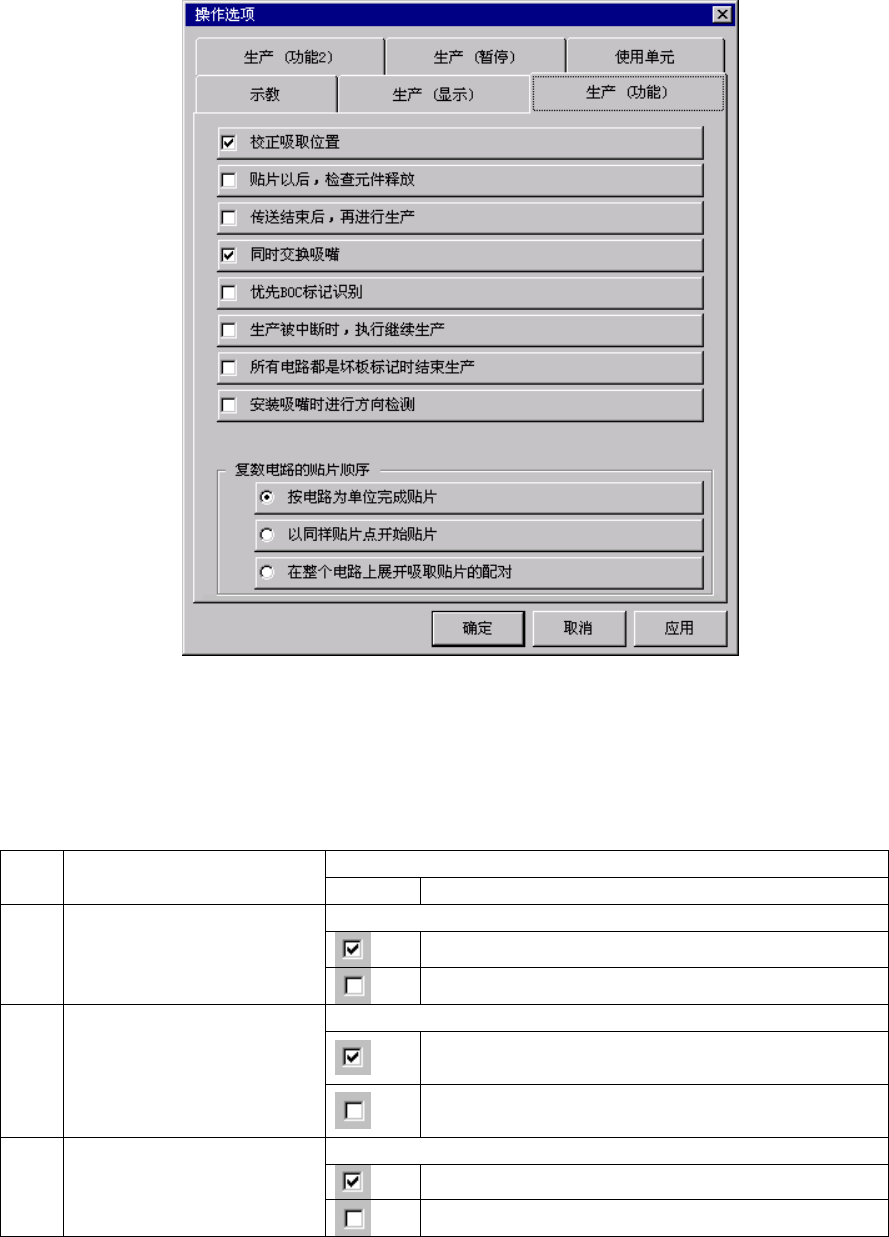

图 15.2-3 设置生产功能选项
各选项的详细内容如下表。
表 15.2-3 设置生产功能选项项目和详细内容
内容
No. 项目
状态 动作以及详细内容
设置执行吸取位置校正。
用定心的结果校正吸取位置。
1 校正吸取位置
忽略元件数据的[吸取位置校准]设置，不进行校正。
设置执行元件贴片时是否确认元件的吸嘴脱离状况。
元件贴装后 Z 轴上升时，用激光确认元件没有留在
吸嘴上。
2
贴片以后，检查元件释放
忽略元件数据的[元件释放确认]的设定，不进行确
认。
设置运行生产时的传送等待。
等待夹紧基板完成，再进入生产动作。
3 传送结束后，再进行生产
未完成夹紧基板前开始生产动作。
第 15 章 操作选项
15-10

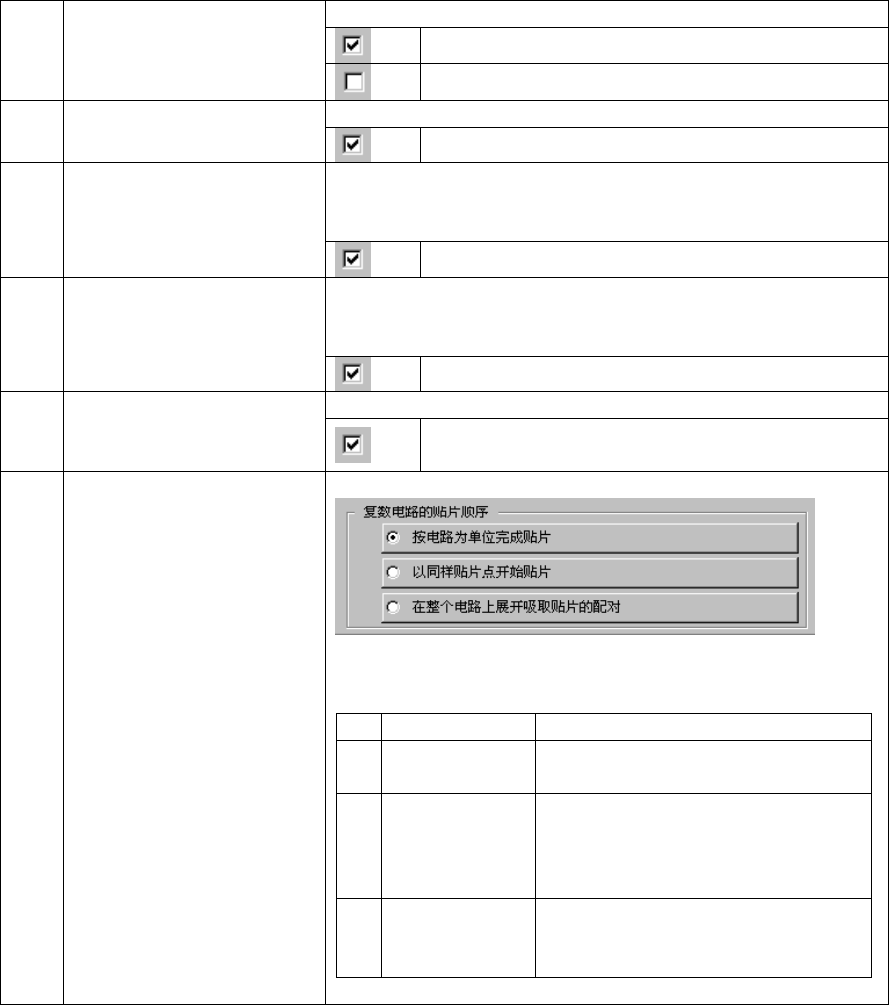

设置同时交换吸嘴。
实行同时交换。
4 同时交换吸嘴
不实行同时交换吸嘴。
设置优先识别 BOC 标记。
5 优先 BOC 标记识别
在识别坏板标记前，先识别 BOC 标记。
生产异常终止时（发生异步现象、生产异常终止），无条件地生
成继续生产文件。
继续生产的操作步骤参见[继续生产] 。
6
生产被中断时，执行继续生
产
生产中断时生成继续生产文件。
生产异常结束时（发生异步现象、生产异常结束），无条件地生
成继续生产文件。
继续生产的操作步骤参见[继续生产] 。
7
所有电路都是坏板标记时结
束生产
生产中断时生成继续生产文件。
对安装吸嘴时执行方向测定进行设置。
8 安装吸嘴时进行方向检测
安装吸嘴时测定吸嘴的装配方向、元件吸取、识别、
贴片时进行装配吸嘴角度的角度校正。
9 复数电路的贴片顺序
指定使用、贴片顺序。
多电路的贴片顺序
多电路的贴片顺序选项和概要
No 选项 概要
1
按电路为单位
完成贴片
在矩阵或者非矩阵上，以每个电路为
单位顺序贴片。
2
以同样贴片点
开始贴片
按贴片数据的顺序号，把第 1 个元件
贴在各电路上，接下来把第 2 个元件
贴在各电路上，按照贴片数据的顺序
号在各电路贴片。
3
在整个电路上
展开吸取贴片
的配对
对(吸嘴数)可同时吸取的元件进行
配对，在各电路贴片，以对为单位在
各电路贴片。
