第 10 章 手动控制 10-3 图 10.1-2 初始画面 设定值一览
第 10 章 手动控制
10-2
10.1.1 初始画面
选择菜单栏的[设置]→[手动控制]，或者选择[手动控制]命令按钮后，显示如图 10.1-1 显示初
始画面 构成图。
也可从菜单栏选择[显示]→[设定值一览] 显示初始画面，如图 10.1-2 初始画面 设定值一览。
在状态图显示的初始画面中，传送、ATC、基准销、贴片头（Head）等以图形按钮显示，单击这
些按钮，可显示与该单元对应的对话框 (参见表 10-2 各按钮和显示对话框)。把光标移动到按钮上或
各传感器的图标上时，提示工具就显示出来。
各种传感器的打开/关闭状态，用红色/绿色图形显示。
图 10.1-1 初始画面 构成图显示
表 10-2 各按钮和显示对话框
单击部位 显示对话框
信号灯 信号灯控制对话框
贴片头（Head） 贴片头控制对话框
贴片头（Head） 贴片头设备控制对话框
贴片头（Head） 激光器控制对话框
ATC ATC 控制对话框
信号灯 信号灯控制对话框
送料器 送料器顶推销控制对话框
Y 台 Y 台控制对话框
传送轨道 传送自动控制对话框
第 10 章 手动控制
10-3

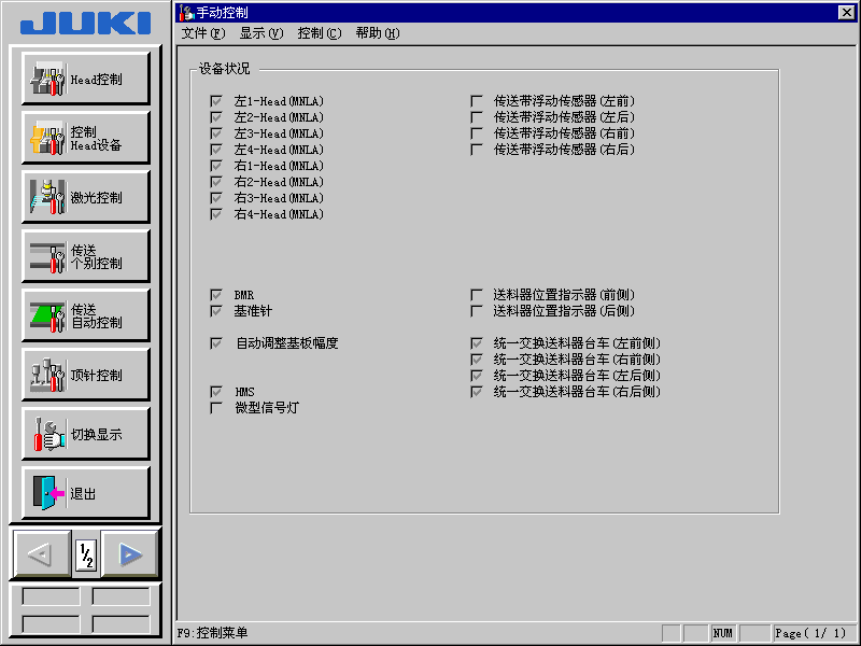

图 10.1-2 初始画面 设定值一览
第 10 章 手动控制
10-4
10.1.2 控制菜单
单击鼠标右键、按下[F9] 键、或者按下命令按钮的[贴片头（Head）控制菜单]后，显示弹出菜
单，可从菜单选择实行。
显示的菜单与设置功能的控制菜单相同。
具体请参见『9 章 机器设置』的控制菜单说明。
从弹出菜单选择项目后，轴即开始移动。选择前，请务必确认设备内部没有
正在操作的人。另外，为防止人身伤害，操作中切勿把手伸入设备内部，脸
和头也不要靠近。
警告
