第 6 章 编辑辅助功能 6-13 6.1.2.3 Z 轴的示教 示教高度。将吸嘴前端慢慢地下降到接触测定物，取得高度。 首先，按已说明的基本操作方法操作，选择示教对象装置。 进行 Z 轴的示教， 只能用贴片头、 HMS， 不能使用其他装置。 选择其他装置时， 会鸣声报 错，需要重新选择装置。 用 HMS 进行示教的方法： 先用摄像机示教 XY 轴，移动到测量的位置。 之后按下 ETC 键， 按 F3 或 F4 键选择 HMS。 在装置…
第 6 章 编辑辅助功能
6-12

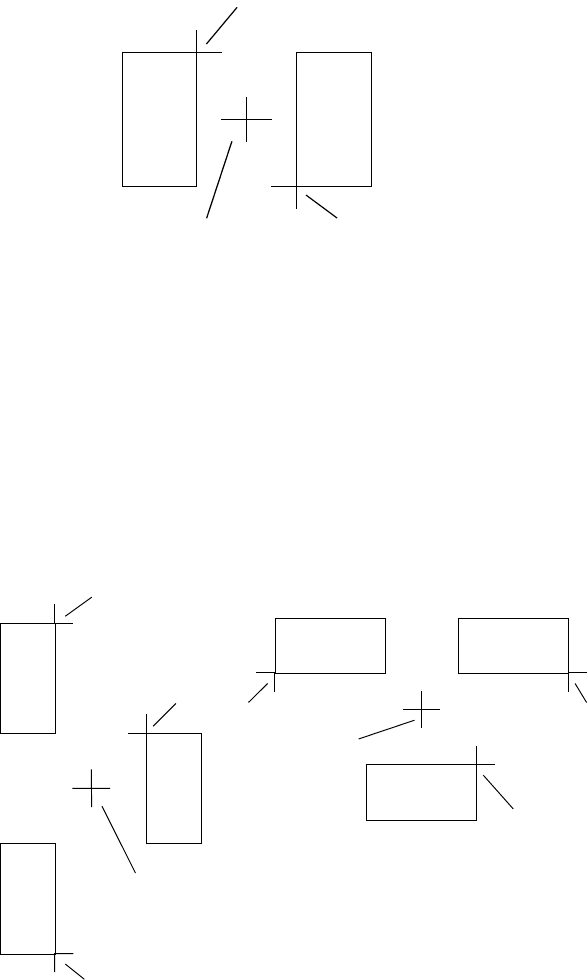

以 2 点示教、或 3 点示教时，可采取下列方法。
①以 2 点进行示教时
A
BC
基板パッド
输入上述 A、B 二点，从点 A 和点 B 的位置求中点（点 C）坐标位置，点 C 的坐标为
示教的坐标。
② 以 3 点进行示教时
输入上述 A、B、C 三点，以点 D 做为示教坐标（求出 D 的 X 方向的坐标为，点 A 和
点 C 的中点，或者 B 点和 C 点的中点；D 的 Y 方向的坐标为，点 A 和点 B 的中点）。3 点
示教，仅在元件的贴片角度为 0°、90°、180°以及 270°时有效。
B
A
C
Ｄ
C
B
A
Ｄ1
基板垫片
第 6 章 编辑辅助功能
6-13
6.1.2.3 Z 轴的示教
示教高度。将吸嘴前端慢慢地下降到接触测定物，取得高度。
首先，按已说明的基本操作方法操作，选择示教对象装置。
进行 Z 轴的示教，只能用贴片头、HMS，不能使用其他装置。选择其他装置时，会鸣声报
错，需要重新选择装置。
用 HMS 进行示教的方法：先用摄像机示教 XY 轴，移动到测量的位置。之后按下 ETC 键，
按 F3 或 F4 键选择 HMS。在装置名称键上选择 “Z”开始示教，按 ENTER 键，输入示教值。
使用 HMS 进行示教时，有时因被测量的元件上底面（测量面）的光
泽、粗糙等因素，使激光散射而无法测量。
遇到此种情况，可把激光点移动到如下图的带料托架上，代用该点，
进行 Z 轴的示教。
注意
为避免人身事故，在操作 HOD 过程中，切勿将手伸入装置内部，
或将脸和头靠近装置。
带料托架
元件
测量点
第 6 章 编辑辅助功能
6-14
6.1.3 标记示教
6.1.3.1 基板标记的示教
对识别标记的信息进行示教。
识别标记需要 5 个信息：标记的黑白区别、标记的大小、标记形状、标记与周围
亮度反差的判断基准值、检测框架的大小。
①把光标移到示教对象的数据标记上。
进行识别的示教时，要先输入标记的 X，Y 坐标。
图 6.1-4 基板标记的示教（1）
② 请按下 HOD 的 CAMERA 键，指定 L 贴片头。
·若开着安全盖时，会出现下列对话框。
图 6.1-5 确认对话框
