第 8 章 生产
8-28
8. 2. 7 生产状态的显示
按<START>开关开始生产后，若在操作选项的 [生产（显示）]标签中，选择了[生产中显示
设备画面]选项时，则显示生产设备状态画面，如图 8.2-15。如未选择该选项，则会显示生产
状态画面，如图 8.2-18 或图 8.2-19。
在生产状态画面上，如在[操作选项]的 [生产（显示）]标签中，选中［放大显示基板生产
数量］时，则可显示基板件数扩大字体的生产状态画面，如图 8.2-19 所示。如未选中该项则如
图 8.2-18 所示。
8. 2. 7. 1 生产设备状态显示
生产设备状态画面主要显示生产情报（信息）、设备状态、以及贴片头（HEAD）信息等。
设备状态，以图形标记显示各种感应器、信号的状态。

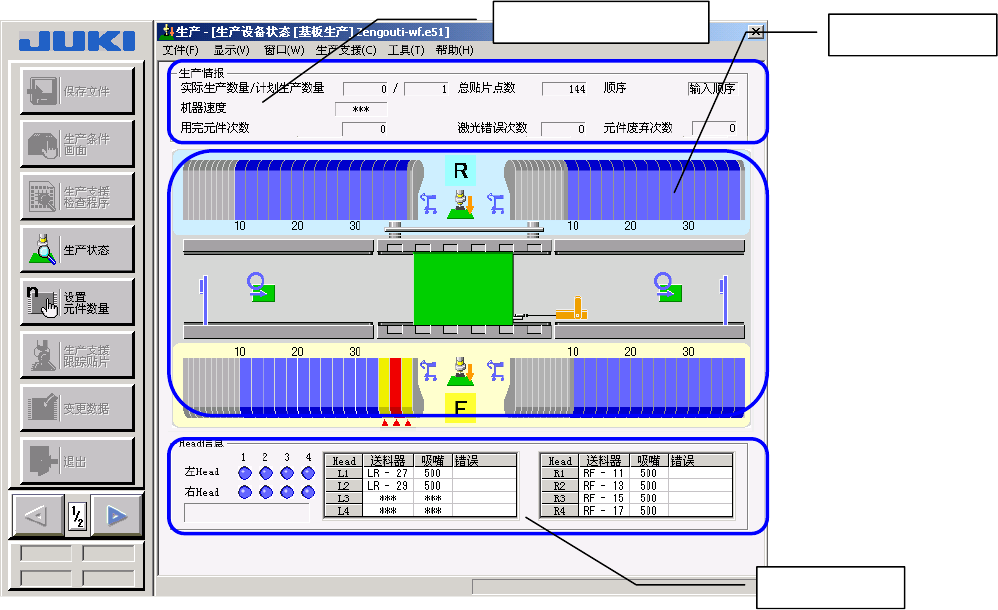

图 8. 2-15 生产设备状态显示画面
生产情报（信息）
现就画面上显示的生产信息说明如下。
① 实际生产数量／计划生产数量
[计划生产数量] ：在生产条件中设置的计划生产量。
[实际生产数量] ：显示实际生产数量
(
*
)
。
* 在操作选项的[生产(显示)]标签中，选中[累计基板生产数量]项时，从生产基板数
量的实际数量开始计算。
在操作选项的[生产(显示)]标签中，选中[倒计基板生产数量]项时，显示的生产实
际数量为剩下的数量。
生产情报（信息）
显示设备状态
贴片头信息
第 8 章 生产
8-29
② 总贴片数
显示一块基板的被指定的总贴片点数。
③ 顺序
显示正在执行的贴片顺序。
④ 机器速度
显示生产每一块基板，从基板钳夹完毕到钳夹解除为止的平均时间。
⑤ 总贴片率、总吸取率
显示机器总体的贴片率、吸取率。
Î 只有在操作选项的［生产（显示）]标签中，选中［生产画面中显示总吸取率和总
贴片率]时才显示。
⑥ 用完元件次数
用完元件次数的累计。
⑦ 激光错误次数
激光器识别错误发生次数的累计。
⑧ 元件废弃次数
元件废弃次数的累计。
设备状态显示
用图形标记显示传感器及信号状态。
图 8.2-16 设备状态显示例
1． 送料器台架状态(前/后) 7． C-OUT2 传感器
2． 统一交换台位置传感器
(左前/右前/左后/右后)
8-1． Ready out/Board available in
3-1． IN(传入)传感器 8-2． Ready in/Board available out
3-2． OUT(传出)传感器 9． 送料器状态
4． WAIT(待命)传感器 10． 最差送料器
5． STOP(停止)传感器 11． 传送马达状态 (IN 入/CENTER 中心/OUT 出)
6． 止动销
各种信号请参见下面的表 8. 2-4 设备状态显示。
2
3-1 3-2
1
4 5
6
7
8-1 8-2
9
10
11
第 8 章 生产
8-30
表 8. 2-4 设备状态显示
No. 项目 显示
显示送料器台架的状态。
（不间断运行时显示。）
送料器台架有效状态（生产状态）
1 送料器台架状态
（前/后）
送料器台架无效状态（停止状态）
* 有效状态：彩色，无效状态：灰色
显示统一交换台位置传感器状态。
ON 状态（台架下降）
2 统一交换台位置传感器
(左前･右前
左后･右后)
OFF 状态
显示 IN,OUT 传感器状态。
ON 状态
(橙色)
3 In（进）,OUT（出）传感器
3-1: IN（进）传感器
3-2: OUT（出）传感器
OFF 状态
(蓝色)
显示 WAIT（待命）传感器状态。
ON 状态
4 WAIT（待命）传感器
无显示 OFF 状态
显示 STOP（停止）传感器状态。
ON 状态
5 STOP（停止）传感器
无显示 OFF 状态
显示止动销状态。
ON 状态
6 止动销
OFF 状态
显示 C-OUT2 传感器状态。
ON 状态
7 C－OUT2 传感器
无显示 OFF 状态
