第 6 章 编辑辅助功能 6-1 6.编辑辅助功能 6.1 示教 示教是指：一边直接观察贴片位置等图像，一边调整贴片位置的操作方式。 示教中包括：XY坐标的示教、Z轴的示教、标记形状的示教。 本机使用带有监视器的HOD（手控操作盘）进行示教，参见下图。 6.1.1 HOD 的使用方法 图 6.1-1 HOD外观图 紧急 开关 LCD 装置选择键 移动键 功能键 数字键 装置 名称键 监视器画面
第 5 章 编辑程序
5-123
5.7 功能键
在编辑中使用功能键可以起到辅助编辑作业的作用。各键的具体使用方法列表如下。
功能键 操作
F1 在编辑各个画面时，显示帮助。
与从菜单命令中调出帮助，效果相同。
F2 需要在画面上弹出菜单时按 F2，可显示光标所在点的控项、或与单
元格相应的弹出菜单。
与单击鼠标右键，效果相同。
［Ctrl］＋［F6］
［Ctrl］+［Shift］+
［F6］
切换显示中的编辑画面。画面切换顺序如下图。
［F9］ 切换列表画面和表格画面。
在列表画面中双击鼠标、在表格画面中的按［OK］，效果相同。
在贴片数据画面上，按［F9］可打开基准领域画面。
其它：
除了功能键以外，菜单命令还有快捷方式，可以用来执行命令。
基板ﾃﾞｰ ﾀ
寸法設定画面
基板ﾃﾞｰ ﾀ
基本設定画面
基板ﾃﾞｰ ﾀ
回路配置画面
搭載ﾃﾞｰ ﾀ
部品ﾃﾞｰ ﾀ
ﾘｽ ﾄ画面
部品ﾃﾞｰ ﾀ
ﾌｫｰﾑ画面
吸着ﾃﾞｰ ﾀ
ﾘｽ ﾄ画面
吸着ﾃﾞｰ ﾀ
ﾌｫｰﾑ画面
图 5.7-1 按［Ctrl］+［F6］键时的画面切换
基板ﾃﾞｰ ﾀ
寸法設定画面
基板ﾃﾞｰ ﾀ
基本設定画面
基板ﾃﾞｰ ﾀ
回路配置画面
搭載ﾃﾞｰ ﾀ
部品ﾃﾞｰ ﾀ
ﾘｽ ﾄ画面
部品ﾃﾞｰ ﾀ
ﾌｫｰﾑ画面
吸着ﾃﾞｰ ﾀ
ﾘｽ ﾄ画面
吸着ﾃﾞｰ ﾀ
ﾌｫｰﾑ画面
图 5.7-2 按［SHIFT］+［Ctrl］+［F6］键时的画面切换
基板数据
基本设定画面
基板数据
电路配置画面
基板数据
尺寸设定
画
面
贴片数据
元件数据
表格画面
元件数据
列表画面
吸取数据
表格画面
吸取数据
列表画面
基板数据
基本设定画面
基板数据
尺寸设定
画
面
基板数据
电路配置画面
贴片数据
元件数据
表格画面
元件数据
列表画面
吸取数据
表格画面
吸取数据
列表画面
第 6 章 编辑辅助功能
6-1
6.编辑辅助功能
6.1 示教
示教是指：一边直接观察贴片位置等图像，一边调整贴片位置的操作方式。
示教中包括：XY坐标的示教、Z轴的示教、标记形状的示教。
本机使用带有监视器的HOD（手控操作盘）进行示教，参见下图。
6.1.1 HOD 的使用方法

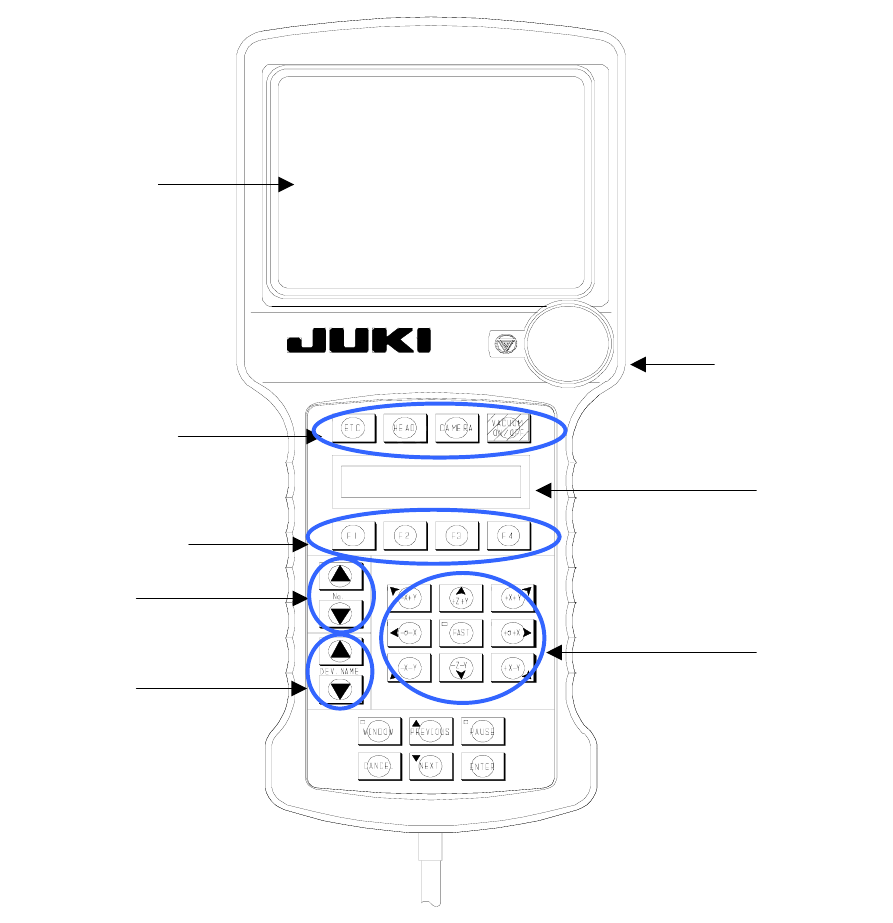

图 6.1-1 HOD外观图
紧急
开关
LCD
装置选择键
移动键
功能键
数字键
装置
名称键
监视器画面
第 6 章 编辑辅助功能
6-2
6.1.1.1 操作概述
(1) 使用跟踪球，选择示教位置。
(2) 按下装置选择键，选择示教装置。
(3) 在 LCD（ 液晶监视器）上可显示子装置（如贴片头时选用 L1 贴片头等）。
用功能键来选择子装置。
(4) 选择摄像机时，监视器画面上显示出摄像机拍摄的图像，可以一边看画面，一边
操纵移动键，调整位置。
(5) 确定按[ENTER]键 ，取消按[CANCEL]键。
6.1.1.2 各种键的功能
·装置名称键(DEV.NAME)：
除 CAMERA（摄像机）、HMS（高度测量装置）外，按 DEV.NAME （装置名称）的上、下箭头
键，便可在 LCD（液晶显示屏）显示出几种装置名称。选择后，按功能键确定。
·功能键 (从 F1 到 F4 )：
显示复数装置时，从 F1 到 F4 候选装置中选择确定。
·数字键(No.)：
用装置选择键选择贴片头时，用数字键来选择示教对象 XY 轴、Z 轴、
θ
轴。
每按一次，依次切换显示 XY 轴、Z 轴、
θ
轴。
·摄像机键 ( CAMERA )：
用装置选择键选择 CAMERA（摄像机）后，还可选择 1POINT（1 点）、2POINT（2 点）、3POINT
（3 点）和窗口。通常情况下，选择 1POINT 示教，也可根据需要选择其他模式。

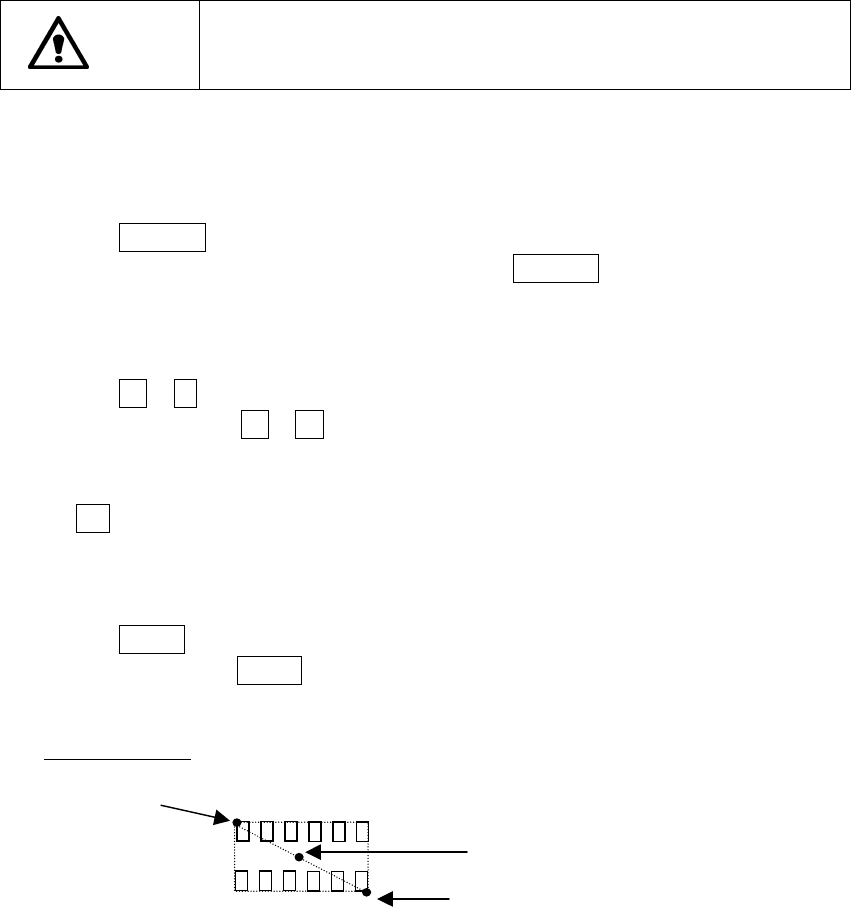

* 示教模式示例
◆ 2 POINT ：设定 2 点，取得 2 点中央的坐标。
第一点
中央的坐标
第二点
注意
为避免人身事故，在操作 HOD 过程中，切勿将手伸入装置内部，或将
脸和头靠近装置。
※监视器不能容纳的（6mm
以上）大元件，可以采用此
项方法示教。
