第 14 章 设备操作信息 14-6 在各吸嘴[交换次数设置]对话框中，用键盘或鼠标选择要重新设置的数据，单击鼠标右键， 从弹出菜单中选[重新设置]后(参见图 14.1-6 交换次数设置对话框)，可以重新设置数据(按 下对话框下部的[重新设置]按钮后也可进行相同处理)。 选择[重新设置]后显示以下对话框。 图 14.1-7 设置次数数据 重新设置确认对话框 • 按[ 确定] 后，重新设置 所选择的各吸嘴操作信息数据。 • 按[ 取消] …
第 14 章 设备操作信息
14-5
14.1.2.2. 各吸嘴交换次数设置
在菜单栏中选择[数据]→[次数设置]→[各吸嘴]后，显示下图的[交换次数设置]
对话框。更改 ATC 吸嘴配置时，可变更各吸嘴数据。
图 14.1-5 交换次数设置对话框
图 14.1-6 交换次数设置对话框
• 按[确定]后，确定各吸嘴操作信息数据，关闭[交换次数设置]对话框。
• 按[取消]后，复原各吸嘴操作信息数据，关闭[交换次数设置]对话框。
• 按[应用]后，确定各吸嘴操作信息的修正数据。
弹出菜单
第 14 章 设备操作信息
14-6
在各吸嘴[交换次数设置]对话框中，用键盘或鼠标选择要重新设置的数据，单击鼠标右键，
从弹出菜单中选[重新设置]后(参见图 14.1-6 交换次数设置对话框)，可以重新设置数据(按
下对话框下部的[重新设置]按钮后也可进行相同处理)。
选择[重新设置]后显示以下对话框。

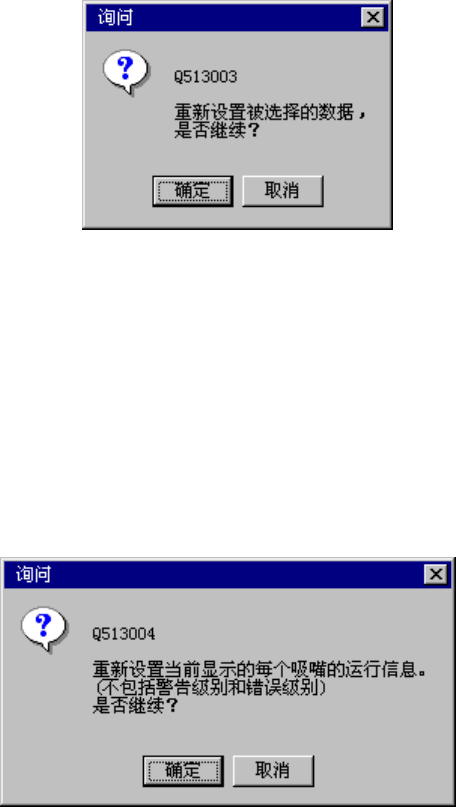

图 14.1-7 设置次数数据 重新设置确认对话框
• 按[确定]后，重新设置所选择的各吸嘴操作信息数据。
• 按[取消]后，不重新设置所选择的数据。
此外，也可在弹出菜单中选[全部重新设置] ，重新设置全部数据(按下对话框下部[全部重
新设置]，效果相同)。
选择[全部重新设置]后显示以下对话框。
图 14.1-8 设置交换次数数据 全部重新设置确认对话框
• 按[确定]后，重新设置各吸嘴操作信息的全部数据。
• 按[取消]后，不进行数据的全部重新设置。
第 14 章 设备操作信息
14-7
14.1.2.3. 警告级别设置
在菜单栏中选择[数据]→[警告级别设置]→[各吸嘴]后，显示下图的
[警告级别设置] 对话框。在这个对话框中可设置警告级别。

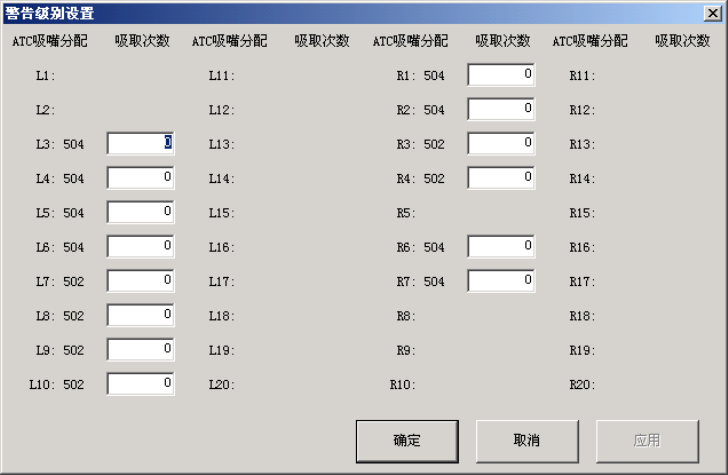

图 14.1-9 [警告级别设置]对话框
总吸取次数超过设置次数时，在图 14.1-4 各吸嘴操作信息上，相应的吸嘴变为黄色显示。
信号灯的点亮状况不变。
