第 15 章 操作选项
15-6
15.2.2. 设置生产中的显示选项
单击［生产(显示)］标签后，显示生产中的显示选项设置对话框。

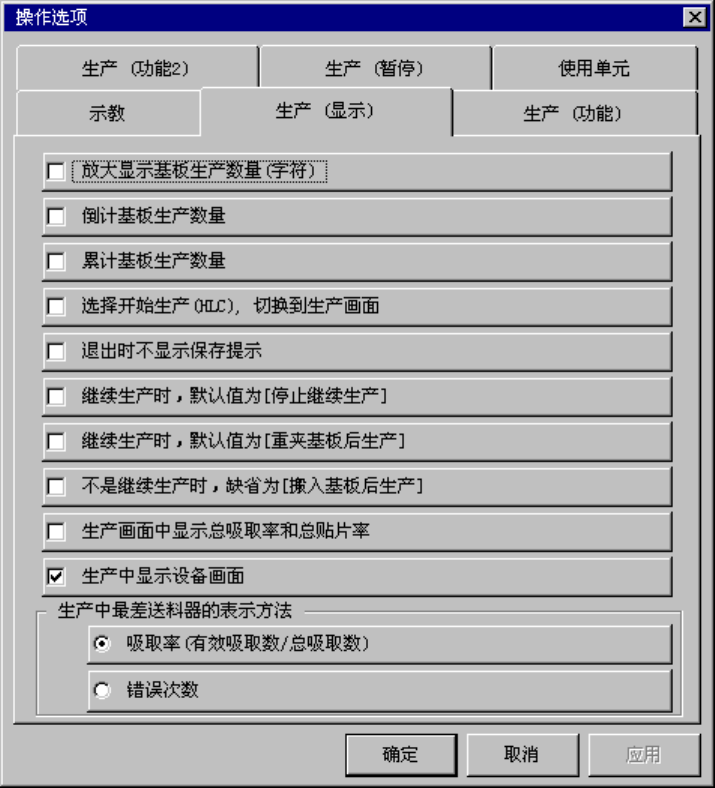

图 15.2-2. 设置生产中的显示选项
第 15 章 操作选项
15-7
各选项的详细内容如下表所示。
表 15.2-2 生产中的显示选项设置项目详细内容
内容
No. 项目
状态 动作以及详细内容
设置生产基板数量的显示方法。
1
放大显示基板生产数量（字
符）
用大号字显示生产过程中生产的基板数量。
设置生产基板数量的显示方法。
显示剩余的生产预定数量。
2 倒计基板生产数量
显示实际生产数量。
设置生产基板数量的更新方法。
不清空生产管理信息的情况下累计实际生产数量。
（显示实际累计数量）
3 累计基板生产数量
按下<START>开关后，实际生产数量清零。
设置根据 HLC 开始生产时进行画面的自动切换。
4
选择开始生产（HLC），切换
到生产画面
初始（桌面）状态下，一旦根据 HLC 开始生产基板，
HLC 中的生产程序数据下载结束后，自动切换到生产
条件（基板生产）画面。
设置生产条件画面结束时，要显示对话框询问是否保存生产程
序。
5 退出时不显示保存提示
结束生产条件画面时不显示保存确认对话框。
对在按下<START>开关后显示的[生产开始前处理]对话框（有继
续生产文件）里的，用单选按钮选择[运行继续生产]、还是[停
止继续生产]的默认值进行设置。
在[生产开始前处理]对话框（有继续生产文件时）
里，对[运行继续生产]、或[停止继续生产]的单选
按钮，设定默认值为：[停止继续生产]。
6
继续生产时，默认值为「停
止继续生产」
将[运行继续生产] 设置为默认值。
在显示的[生产开始前处理]对话框上，有继续生产文件，可选
择进行初始生产动作时，设置生产动作的默认值是[搬入基板后
生产]、还是[重夹基板后生产]。
将[重夹基板后生产]设置为默认值。
7
继续生产时，默认值为「重
夹基板后生产」
将[搬入基板后生产]设置为默认值。
在显示的[生产开始前处理]对话框上，不是继续生产，而是可
以进行初始选择时，设置默认值是选择「搬入基板后生产」、还
是「运行重夹后生产」。
选择「搬入基板后生产」。
8
不是继续生产时，缺省为「搬
入基板后生产」
选择「运行重夹后生产」。
用复选框设定在生产实行画面中显示[总吸取率]和[总贴片
率]。
显示[总吸取率]和[总贴片率]。
9
生产画面中显示总吸取率和
总贴片率。
不显示[总吸取率]和[总贴片率]。
第 15 章 操作选项
15-8
内容
No. 项目
状态 动作以及详细内容
设定生产中所显示的画面。
显示生产设备状态画面。
10 生产中显示设备画面
显示生产状态画面。
11
生产中最差送料器的表示方
法
指定生产实行中的画面显示的最差送料器的表示方法。
生产中最差送料器的表示方法
生产中最差送料器的表示方法选项和概要
No 选项 概要
1
吸取率（有效吸
取率／总吸取
率）
从有效吸取数／总吸取数求得吸取
率，显示其中最差的三个送料器。
2 错误次数
从吸取错误的总数中显示最差的三
个送料器。
