第 8 章 生产 8-16 8. 2. 3. 1 设置 项目 调出设置元件数画面时，显示下列项目： NO. 项目 内容 １ 供应 显示元件的供应位置（台架）。 (LF：左前方，LR：左后方，RF：右前方，RR：右后方) ２ 通道 当使用管状送料器时显示通道。 ３ 包装 显示元件的包装形态。(带状、管状、散装等) ４ 元件名称 显示元件名称。 请设置下列项目： NO. 项目 内容 １ 初始值 -按照包装方式，设置使用前未开封的元件数量。 …
第 8 章 生产
8-15
8. 2. 3 设置元件数
设置元件数，具有对元件剩余数进行有效管理的功能。
在设置元件数画面上输入规定项目后，信号灯会显示剩余量，或可跳过发生错误的送料器
继续进行生产。
元件数量的设置，要在吸取数据中设置了元件供应单元(带状送料器、管状送料器、散装送
料器)后，再进行设置。
进行继续生产时，除在送料器台架上设置送料器、以及设置吸取位置外，还应清除错误 (补
满) 。

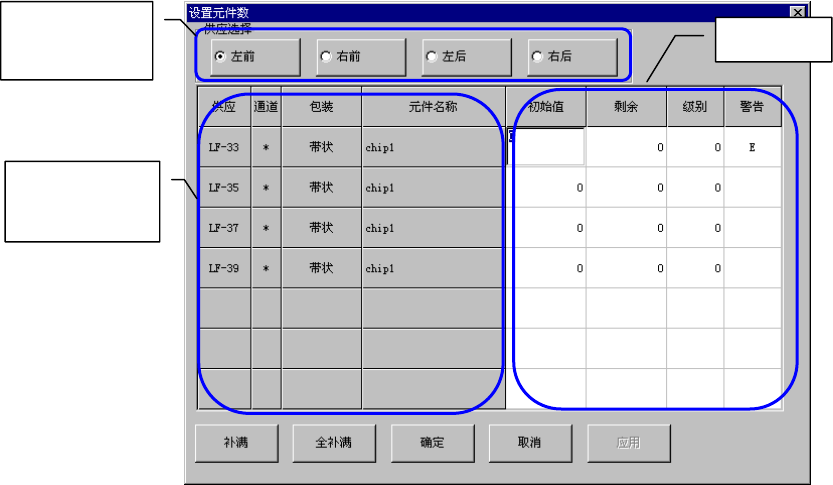

图 8. 2-5 设置元件数画面
在生产条件画面菜单栏中选择［工具］→［设置元件数]后，显示[设置元件数]画面。
可按[供应选择]框的按钮切换显示送料器台架。
[供应]、[通道]、[包装]、[元件名称]等在调出画面时显示。
[初始值]、[剩余]、[级别]、[警告]均为设置项目。
切换显示的
送料器台架
调出画面时
显示的栏目
设置项目
第 8 章 生产
8-16
8. 2. 3. 1 设置项目
调出设置元件数画面时，显示下列项目：
NO. 项目 内容
１ 供应 显示元件的供应位置（台架）。
(LF：左前方，LR：左后方，RF：右前方，RR：右后方)
２ 通道 当使用管状送料器时显示通道。
３ 包装 显示元件的包装形态。(带状、管状、散装等)
４ 元件名称 显示元件名称。
请设置下列项目：
NO. 项目 内容
１ 初始值
-按照包装方式，设置使用前未开封的元件数量。
-输入或变更[初始值]后，该值将被复制到[剩余]项目中。
-设置值为 0 时，不进行[剩余]数量的递减管理，持续贴片直到发生重试
次数超过限制。
-当设置为除 0 以外的值时，按[补满]按钮后，该值被记入[剩余]数量中。
-当[剩余]数量递减，低于[级别]数量后，黄灯闪烁，发出警告。
２ 剩余
-显示参照元件数量时的元件剩余数量。进行生产时，每吸取一次元件递
减一件。
-[初始值]为 0 时，不递减。
-当[初始值]改变时，剩余数量也变为相同的数值。可根据供应的元件状
况，变更剩余数量。
-当[剩余]数量递减，低于[级别]数量后，黄灯闪烁，发出警告。
-[剩余]元件为 0 时，停止递减剩余数。但会继续进行吸取，直到发生重
试次数超过限制为止。
３ 级别
-当[剩余]数量少于[级别]的设定数量时，黄灯闪烁，发出警告。
-[初始值]设为 0 时本功能无效。
-输入[初始值]后，[级别]栏被初始化。
４ 警告
显示元件的供应错误。
* ：表示[剩余]数量比[级别]低。
E ：表示发生吸取重试次数超过限制，停止从该送料器吸取元件。
解除方法…输入[剩余]数量或执行补满命令后，解除警报和标示。
8. 2. 3. 2 黄色信号灯闪烁
在下述情况下，黄色信号灯闪烁，以提醒操作人员。
NO 供应装置 黄色信号灯闪烁的条件
1
带状送料器
管状送料器
散装送料器
各送料器
-当元件剩余数量低于警告级别时
-发生吸取重试次数超过限制时
第 8 章 生产
8-17
8.2.3.3 操作
在设置元件数画面中的操作方法如下。

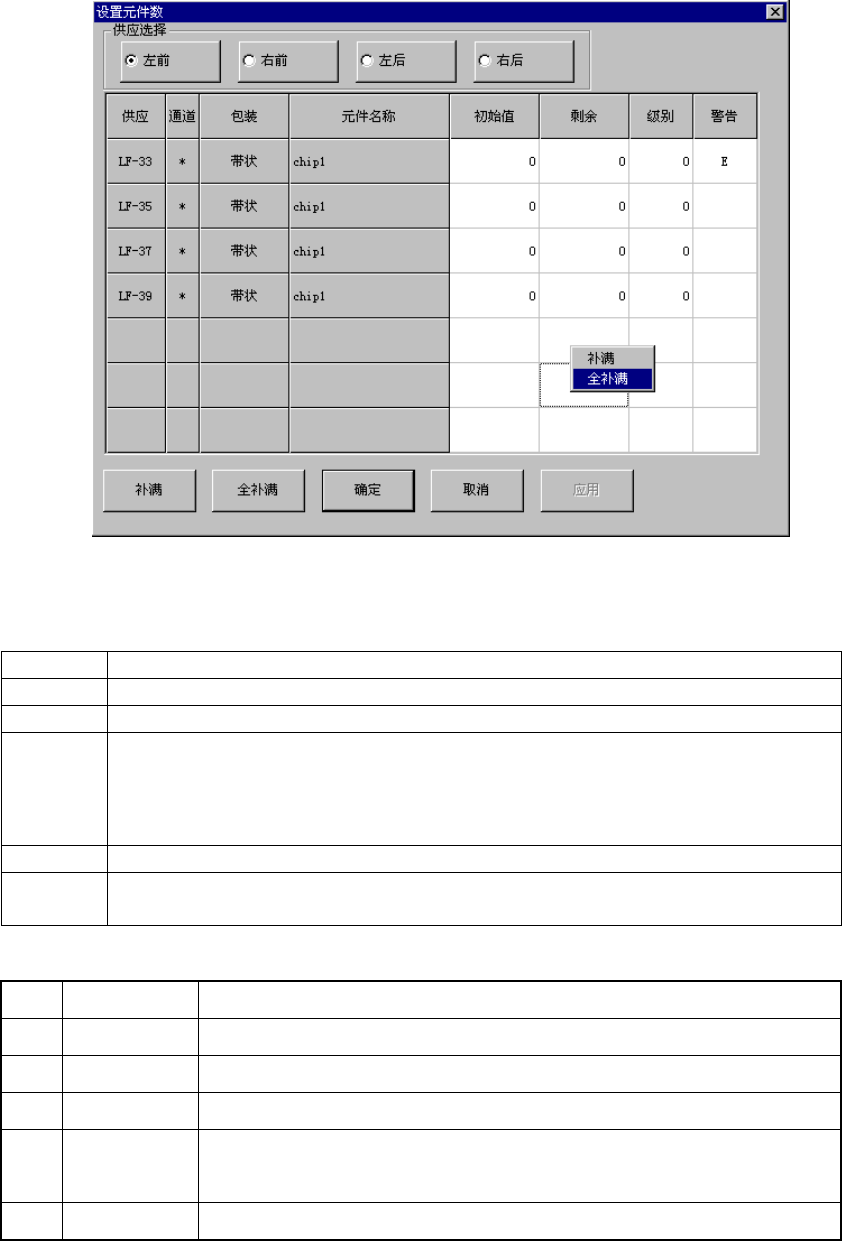

图 8. 2-6 设置元件数画面 (选择左前的状态)
各项目的设置方法如下表。
项目 操作
供应选择 选择［左前］、［右前］、［左后］、［右后］按钮后，显示各台架所设置的元件。
初始值 在对应输入位置输入元件初始值。
剩余
在对应输入位置输入元件剩余数。
单击鼠标右键，弹出菜单后，可进行以下设置。
补满：根据输入位置所在行的初始值设定剩余数，清除所有警告。
全补满：对所有元件进行补满处理 (左/右，前/后)
级别 在对应输入位置设置发出警告的剩余数。
警告 输入位置无法移动到本项目栏上。执行重新设置命令（输入[剩余]数或进行补满）
后，警告即可解除，显示消失。
各按钮的操作内容列表如下。
No 项目 操作内容
1 补满 根据输入位置所在的行的初始值设定剩余数，清除所有警告。
2 全补满 对所有元件进行补满处理 (左/右，前/后)。
3 确定 确定设置元件数的内容后退出，返回原来的生产条件，或生产状态画面。
4 取消 不确定设置元件数的内容并退出，返回原来的生产条件，或生产状态画
面。
5 应用 对所设置的元件数量进行确认。
