第 17 章选项元件的使用

17-4

17.1.4 更换管状送料器

注意

当 XY 轴或贴片头正在动作时更换送料器，可能使带状送料器碰到动作中的

元件，危及人身或损坏装置。

XY 轴和贴片头正在动作时，请绝对不要更换管状送料器。

此外，请一定要在打开安全盖之后再进行更换工作。

(1)安装步骤

1) 将「管状送料器①」的底面放到「送料器台架②」上。

2) 滑动「管状送料器①」，以「安装板 B ⑦」作为导板，对准管状送料器底面

的导板销，将管状送料器前面的定位销插入「安装板③」的定位孔。此时，

为了将「锁定支架⑨」对准「锁定轴⑧」的 V 型槽，在将「锁柄⑩」松开的

状态下，将管状送料器的前面顶在安装板上，将锁柄锁紧，固定管状送料器。

◆此时，管状送料器前面的定位销插入孔上方的「位置标记④」的号码，即

表示管状送料器的安装位置。

3) 将电源线的「插头⑪」对准并插入「插座⑫」的「供电插座⑬」（白点在右

侧），发出咔嚓声表示已插紧。

(2) 拆卸步骤

1) 向靠近自己的方向拉电源线的「插头⑪」的滑动部，拔下插头。

2) 松开锁柄，径直向后拉「管状送料器①」，将其卸下。

请务必托住管状送料器主体的底部。

如果仅拿住上部，会导致弹簧板的破损。

固定

解除

取外し

取付け

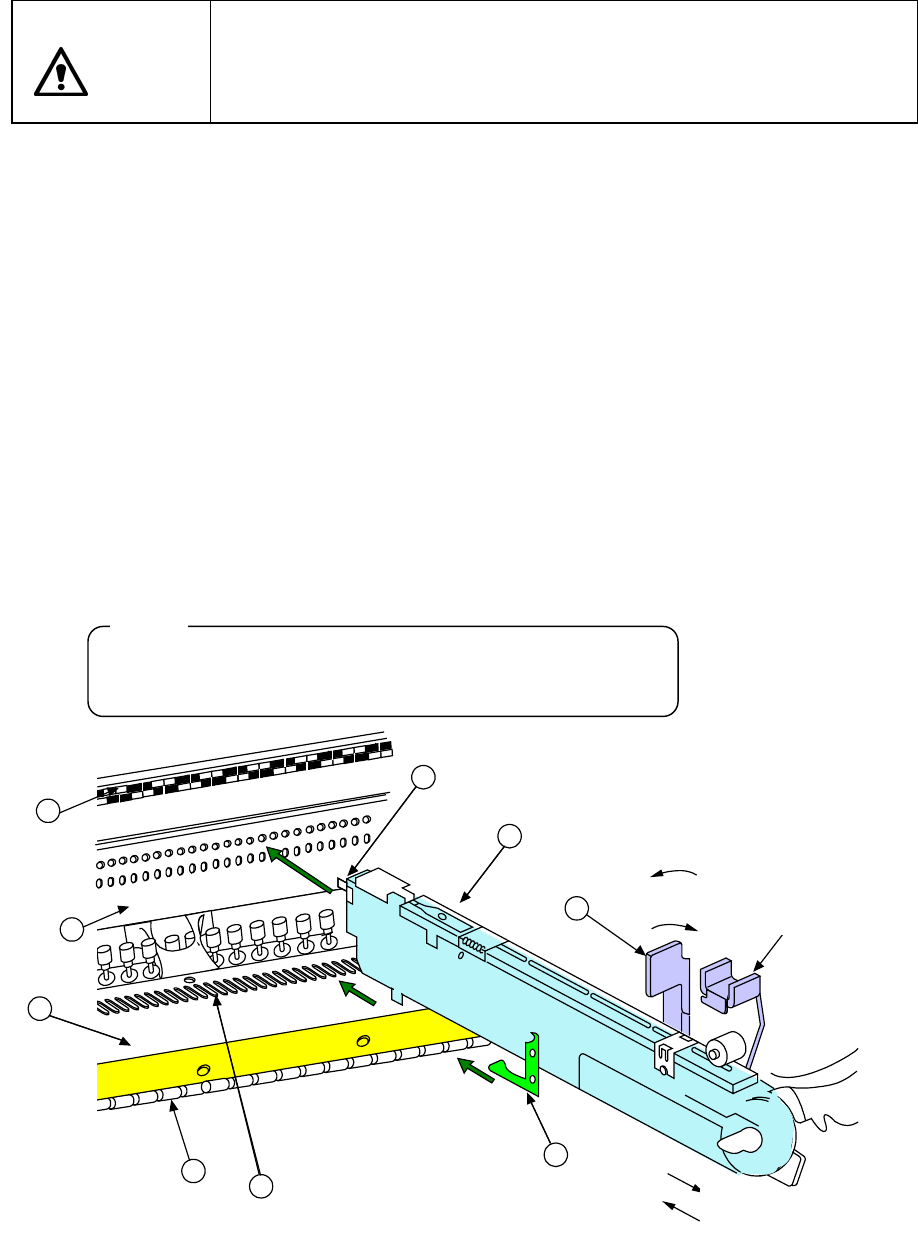

图 17.1-4 管状送料器的装卸

注意 :

拆卸

安装

第 17 章选项元件的使用

17-5

17.2 FPI （送料器位置指示器）

FPI 位于送料器台架的号码标记(表示送料器类安装位置的号码标签)的前方，号码

标记的位置编号上有一一对应的 LED，通过 LED 的亮灯和闪烁，可直观地了解送料

器的安装位置和元件供应情况。

FPI 的功能如下。

表 17.2-1 FPI 的功能

机器状态 LED 状态功能

闪烁

显示用生产程序指定的送料器类安装位置的定位销插入孔(编

号)位置。

准备变更时

亮灯

显示要安装的送料器在送料器台架上所占的范围。

基板生产时

闪烁

如果任意送料器的剩余元件数低于在生产程序的元件数设定中所

输入的警告级别(为了得知元件剩余数不多而设置的数值)，则将

通过相应送料器安装位置的 LED 闪烁来告知哪个送料器的元件剩

余数不足。

无元件

亮灯

在基板生产时，如果任意送料器的，在生产程序的元件数设定中

所输入的初始值剩余数为 0，则将通过相应送料器安装位置 LED

的亮灯来告知哪个送料器无元件。

使用手动控制

时

送料器顶针的

ON ：亮灯

OFF ：熄灯

如果用手动控制的送料器顶针控制来进行带的传送动作或单纯

的顶推动作，则可通过使控制位置上各送料器定位销位置的 LED

与送料器顶针的动作进行连动并使其闪烁，从而显示正在控制哪

一位置的顶针。

为了显示供应元件的剩余数和元件用完，必须在基板生产的数据切换的元件设定

中，正确输入与送料器内供应元件数相同的数或与此相当的数量，否则将不能正确显示。

注意 :

第 17 章选项元件的使用

17-6

17.3 坏板标记读入器

1) 坏板标记的颜色和大小

a）在经过抗腐蚀(绿色保护膜)加工的基板上，使用大于φ2.5mm 且有光泽的白

色标记。

b）在白色的陶瓷基板等上，请使用大于φ2.5mm 的黑色标记。

标记过小或模糊不清时，将无法进行检测。因此标记要求清晰。

2) 显示坏板标记读入器的外观。关于安装位置的详细内容，请参见贴片头部分的说

明。

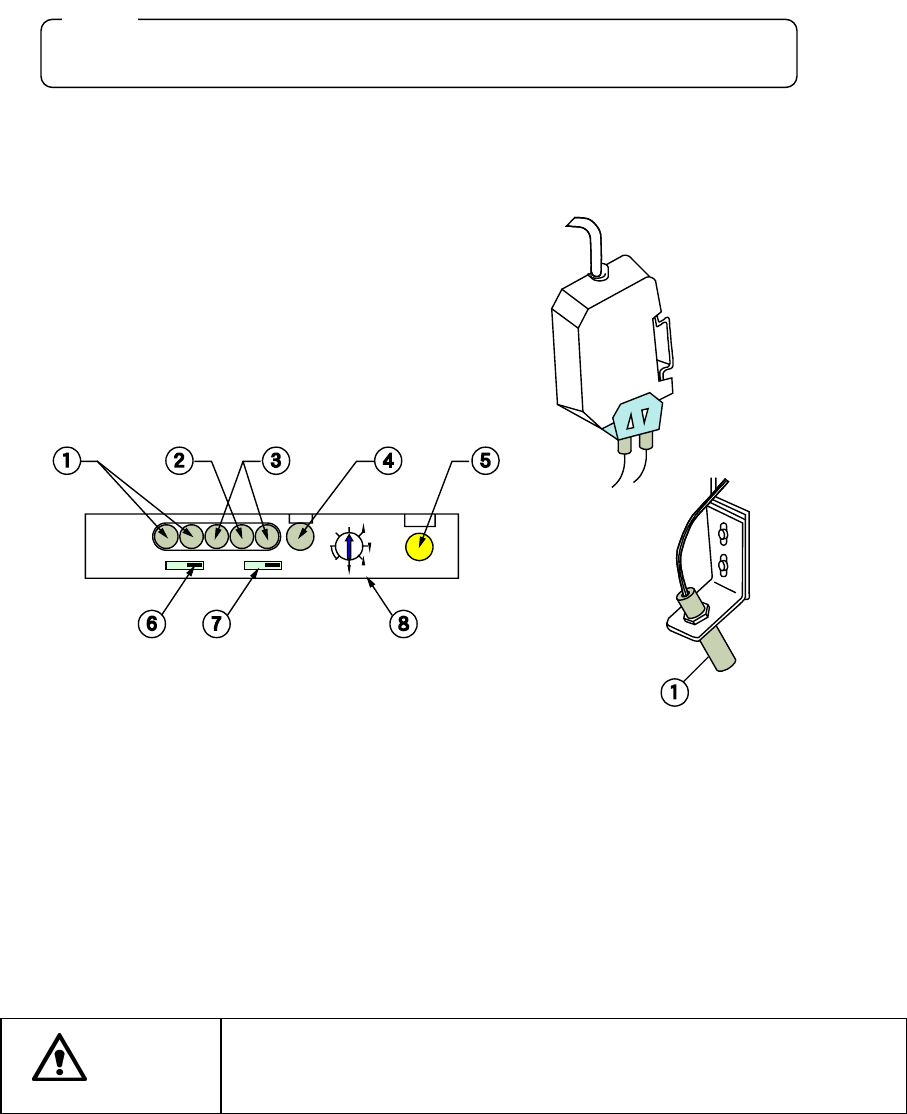

图 17.3-1 坏板标记读入器

①反光等级显示 ⑤SET 按钮

②入射显示 ⑥输出计时器切换开关

③余宽度显示 ⑦输出模式切换开关

④SET 显示 ⑧模式开关

3) 坏板标记读入器灵敏度的调整方法

请参见『第 9 章机器设置』的坏板标记读入器的相关项目。

注意

请由受过本设备操作培训的人进行操作。

为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情

况后进行安装作业。

注意 :
