第 9 章 机器设置
9-16
9.4.2 设置各组
选择菜单栏的[设置各组]之后，会显示以下命令。

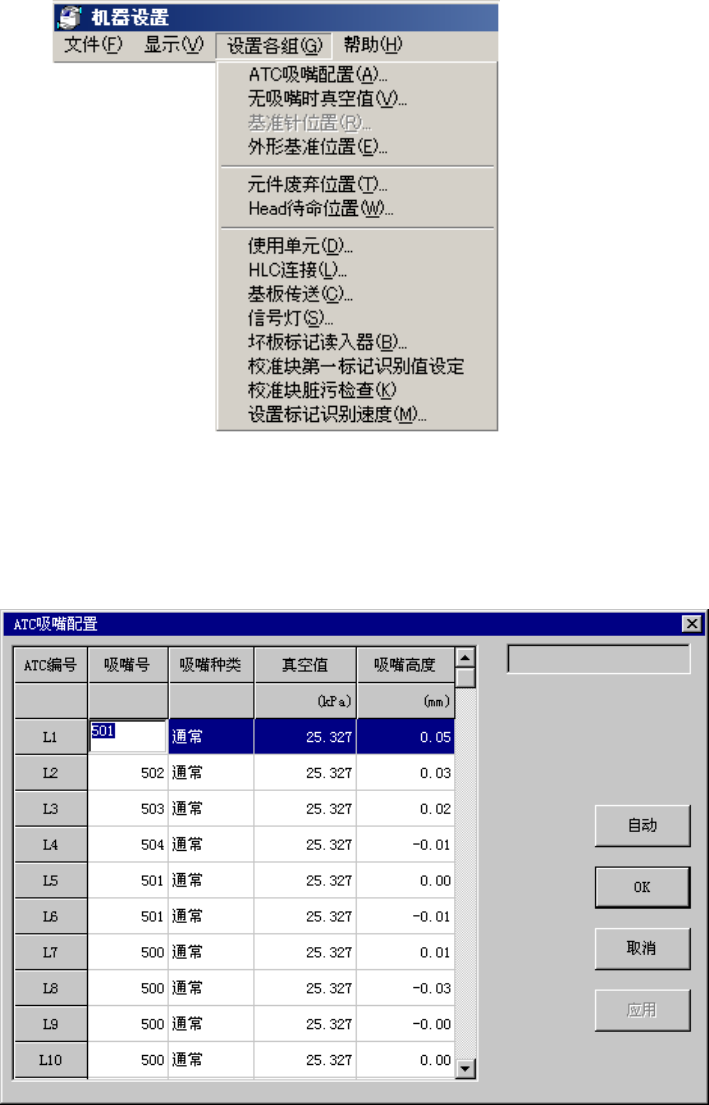

图 9.4-7： 设置各组菜单
9.4.2.1 ATC 吸嘴配置
选择菜单上的[设置各组]-[ATC 吸嘴配置]之后，会显示如下的设置 ATC 吸嘴配置对话框。
图 9.4-8： 设置 ATC 吸嘴配置对话框
第 9 章 机器设置
9-17
(1) 设置项目
设置 ATC 吸嘴配置对话框的设置项目如下表。
表 9.4-3：设置 ATC 吸嘴配置项目
No. 项目 设置的内容
1 吸嘴号 分配到 ATC 的吸嘴编号
2 吸嘴种类 分配到 ATC 的吸嘴种类（仅限自动取得）
3 真空值 装上吸嘴后的真空值（仅限自动取得）
4 吸嘴高度 相对于基准吸嘴长度的偏移量（仅限自动取得）
(2) 设置方法
① 吸嘴号
a) ATC 号指的是写在 ATC 上的序号，请把要分配给 ATC 的吸嘴，用序号输入。
b)光标在吸嘴号位置时，可以进行设置，在输入后，用[ENTER]键或用方向键确认。
可在输入下表范围内的吸嘴号。
表 9.4-4：可设置的范围
No. 输入项目 可设置的范围
1 吸嘴号 500～999 之一或未分配（空白）
按[Delete]键、或[Back Space]键消除输入的文字后，再按[Enter]键、区域移动键确认时，
分配即被解除，在 ATC 上显示的相应数据也将全被消除。
② 吸嘴种类
设置要安装的吸嘴种类。吸嘴的种类只能用自动设置进行设置。
可设置的吸嘴种类如下表。
表 9.4-5：可设置的吸嘴种类
No. 设置项目 设置内容
1 通常 常用吸嘴
2 Ｔ型 清扫型吸嘴
3 夹持 夹持型吸嘴
③ 真空值
设置安装吸嘴后的真空值。只能用自动设置进行设置。
④ 吸嘴高度
设置所安装的吸嘴相对于基准吸嘴的长度差。只能用自动设置。
第 9 章 机器设置
9-18
⑤ 自动设置
按下［F3］键后，在光标所在的 ATC 编号的贴片头装上吸嘴，设置各项值。
选择[F3]键或[OK]按钮之后，轴会移动，并进行吸嘴的装卸。
在按[F3]或[OK]之前，务必确认装置内无正在操作的人员。
为防止人身伤害，设备运转时请勿将手伸向设备内部，脸、头也不要靠近设备。
* 当取得的吸嘴外形为规定以外时，会显示出吸嘴信息未注册对话框 (图 9.4-9：吸嘴信息未注
册)。这时，请从接下来所显示的吸嘴编号设置一览对话框(图 9.4-10 吸嘴号设置一览对话框)的
吸嘴列表里选择吸嘴编号。
如果列表里没有，在选择吸嘴后，请用手动方式输入。
图 9.4-9：吸嘴信息未注册 图 9.4-10： 吸嘴号设置一览对话框
选择自动按钮，按下[ENTER]键后，显示自动设置 ATC 编号选择对话框。在此对话框中，选择
[OK]按钮，按下[ENTER]键后，会对被选中的 ATC 编号的吸嘴，按以下内容依次进行设置。
a) 测量所安装的吸嘴尖端高度，取得吸嘴高度值。
b) 根据所安装的吸嘴外形宽度，设置吸嘴编号。
c) 在安装了吸嘴的状态下，取得真空值进行设置。
警告
