第 5 章 编辑程序
5-87
5.6.3.5 打印
打印的功能是：把编辑生产程序时需要制作、使用的数据打印出来，或保存在文本文件里。
程序数据
从编辑主画面的菜单栏中选择[文件]→[打印]→[程序数据]后，显示下列对话框。程序数据由
[基板数据]、[贴片数据]、[元件数据]、[吸取数据]构成，从对话框中选择需要输出（打印/文件保
存）的数据。
图 5.6-6 设置程序数据输出条件对话框
程序名的命名方法与
Windows 的文件名相同。超过 24 字时，打印时第 24 字以后用“~”符号
省略。
各种数据可选择的打印模式和默认模式如下：
数据 打印模式
基板数据 ----
输入顺序 （默认）
贴片数据
优化顺序
列表 （默认）
元件数据
详细
输入顺序（默认）
位置顺序
吸取数据
送料器设置信息
（可选择有无注释）
生产管理信息
从编辑的主菜单选择[打印]→[生产管理信息]，与从桌面画面选择[文件]→[打印]→[生产管理
信息]，结果相同。
选择需要输出的
数据
逐项检查数据
的打印模式
单击后，开始打印
或保存文件。
第 5 章 编辑程序
5-88
打印优化
从编辑画面的菜单栏中选择[文件]→[打印]→[优化]后，可选择[选项]、[吸嘴分配]、[供应数
量]命令。
[选项]
选择[选项]后，出现下列打印对话框。
可以打印优化选项。
图 5.6-7 打印优化选项
[吸嘴分配]
选择[吸嘴分配]后，出现下列打印对话框。
可以打印优化配置的吸嘴编号和个数。
图 5.6-8 打印吸嘴配置一览
[供应数量]
选择[供应数量]后，出现下列对话框。
可以打印优化配置的元件供给装置的类型和数量。
图 5.6-9 打印优化供给数
第 5 章 编辑程序
5-89
5.6.3.6 环境设置
设置编辑程序的环境。
在文件菜单上选择环境设置后，出现下面的对话框。

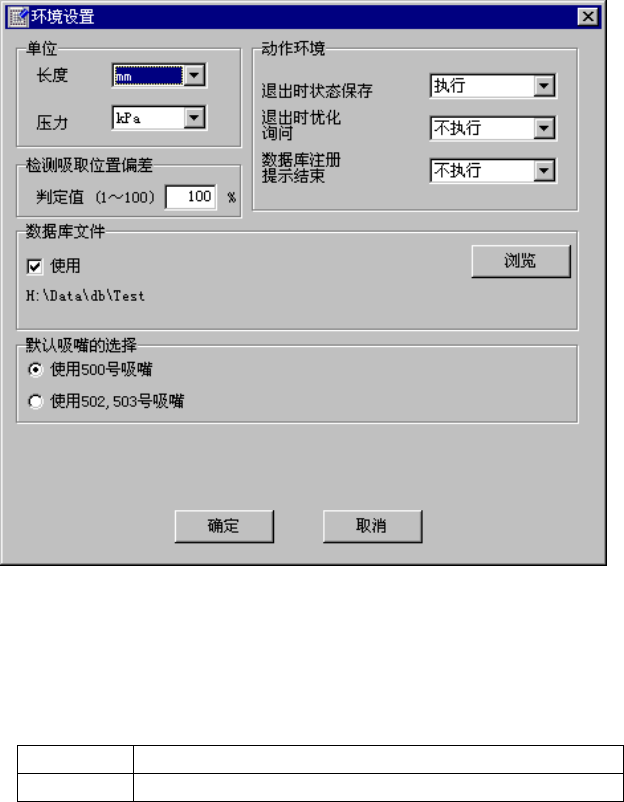

图 5.6-10 环境设置对话框
1. 单位
选择编辑程序时显示的单位：长度、压力。
长度 从[ｍｍ]、[1/100mm]、[inch（英寸）]中选择。
压力 从[kPa]、[大气压] 中选择。
2. 检测吸取位置偏差
输入检测元件数据吸取位置偏差的默认判定值。
