第2章 基本操作 2-14 2.4.1.2 选择命令按钮 画面左侧显示有各项命令按钮时，按下其按钮就可以执行命令。 用鼠标单击命令按钮，或者按下触摸屏（选项）画面上的命令按钮，即可执行。 图 2.4-5 桌面的命令按钮 通过按动上列各项命令按钮，切换不同的应用软件及移动画面，显示相应功能。 命令按钮共有八个菜单命令项目，分成两页。 按 或 按钮，切换页面。 详细说明请参见『３章 菜单和命令按钮』。
第2章 基本操作
2-13
(2) 用快捷键选择命令项目的方法
在键盘上输入下拉菜单命令项目最后的英文字母（有下划线），如 [文件 (
F)]字，便可选择和
执行该命令。
图 2.4-4 使用快捷键选择下拉菜单
上图：用 [Alt] 键激活菜单栏后，按[C] 键时的画面。按[数据(C
)]后出现下拉菜单，若继续
按[P]键，即可执行[贴片数据(P
)]。
如果下拉菜单右侧有组合键显示时，则无需激活菜单，而直接用快捷键执行命令。
图 2.4-5 使用快捷键直接执行命令
上图：菜单尚未激活时直接按快捷键 [
Ctrl+O] ，即可执行[打开(O) ...]命令。
第2章 基本操作
2-14
2.4.1.2 选择命令按钮
画面左侧显示有各项命令按钮时，按下其按钮就可以执行命令。
用鼠标单击命令按钮，或者按下触摸屏（选项）画面上的命令按钮，即可执行。
图 2.4-5 桌面的命令按钮
通过按动上列各项命令按钮，切换不同的应用软件及移动画面，显示相应功能。
命令按钮共有八个菜单命令项目，分成两页。
按
或 按钮，切换页面。
详细说明请参见『３章 菜单和命令按钮』。
第2章 基本操作
2-15
2.4.2 对话框和控制
选择命令，需要附加信息时，则会显示出对话框。对话框中有几项控制按钮，通过操作单击，
输入必要的附加信息。
要变更控制对象时，按［
Tab］键，把光标移动到下一项。
按[
Shift]＋［Tab］键，光标向反向移动。
对话框，通过按动下列各种按钮，例如按键式按钮、复选框、单选项、列表框、滚动条、编辑
框、组合框等，进行控制。
各种控制按钮的使用方法如下：
(1) 按键式按钮
选择按键式按钮后，可立即执行相应的动作。
选择按键式按钮时，将目标移至目标按钮，按下［
Enter］键，或者将鼠标光标移动到目标按钮
上，单击鼠标左键即可。
(2) 复选框
用于选择选项，或者选择选项的 ON/OFF。可按需要选中多项。复选框内划勾号 (“√”) 为有
效（
ON状态）。
要切换某项目的
ON／OFF状态时，将光标放到该目标项目上，按下空格键，或者移动鼠标光标
到复选框上，单击左键，使之选中。

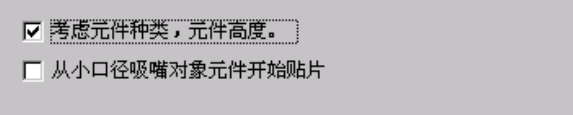

图 2.4-6 复选框示例
