第 8 章 生产 8-119 2) 进行状况 用进度条显示当前进行状况。 要强制中止时按下<STOP>开关后，显示如下对话框。 请选择[是]/[否]结束检查。 图 8.5-8 检查结束询问对话框 3) 检查错误 当激光状态不是[OK]、发生检测[错误]，显示以下对话框后，可进入单独检查模式。 图 8.5-9 连续检查错误对话框 4) 结束连续检查 按指定的条件，对所有元件检查结束后，显示下列对话框。 图 8.5-10 检查结…
第 8 章 生产
8-118
(2) 连续检查中画面
连续检查实行中，显示以下对话框。
连续检查过程中，逐件显示元件内容、吸取位置、激光高度等处理状况。
图 8.5-7 连续检查激光高度对话框
1) 激光高度检查结果
检查后在[激光高度检查结果]框中显示结果值。
只有宽度以及长度的状态为[
OK]时才有效。
① 状态
OK： 定心成功
数字：定心失败 (数字表示激光状态的代码编号)
② 外形
显示定心成功时的激光检测宽度。
③ 角度
显示定心时的元件角度。
第 8 章 生产
8-119
2) 进行状况
用进度条显示当前进行状况。
要强制中止时按下<STOP>开关后，显示如下对话框。
请选择[是]/[否]结束检查。
图 8.5-8 检查结束询问对话框
3) 检查错误
当激光状态不是[OK]、发生检测[错误]，显示以下对话框后，可进入单独检查模式。
图 8.5-9 连续检查错误对话框
4) 结束连续检查
按指定的条件，对所有元件检查结束后，显示下列对话框。
图 8.5-10 检查结束对话框
第 8 章 生产
8-120
8.5.2.3 单独检查
• 选择[单独检查]按钮([F10]键)，实行单独检查。检查结束后，会显示检查结果。
• 选择[测量]按钮([F7] 键)，实行测量。测量结束后，显示测量结果。
• 在单独检查条件画面中，可以手动输入和示教输入吸取位置。选中「把示教结果反映在吸取数
据」后，可将结果读入吸取数据中。
• 在测量检查画面中，按
HOD 的 NEXT 、PREVIOUS ，或者[F5]键、[F6]键，可移动到代替元件。
• 连续检查模式时，按下<START> 开关后，可继续实行连续检查。
(1) 设置单独检查条件
在连续检查中出现错误，进入单独模式时，显示以下的 [单独检查激光高度] 对话框。

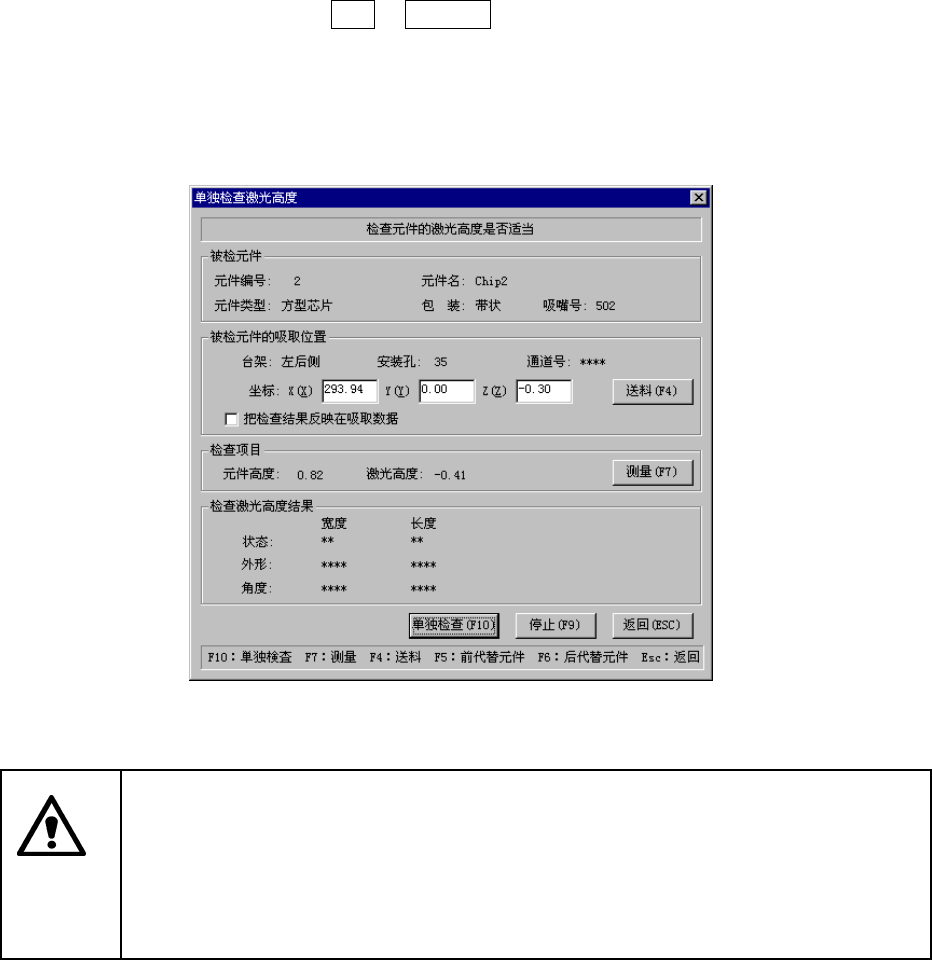

图 8.5-11 激光高度单独检查对话框
单击[单独检查] 或 [测量]按钮后，贴片头会立刻移动，开始生产。
为防止发生伤害人身，在设备运行中，切勿将手伸入装置内部，或将脸和头靠近装置。
在按[单独检查] 或 [测量]按钮前，务必确认设备内部无人作业。
在按[单独检查] 或 [测量]按钮前，请确认设备的运行不会给设备附近的人造成危害。
在按[单独检查] 或 [测量]按钮前，请确认没有安装、或放置会防碍设备内部各项运
行的物体(调整工具等)。
注意
