第 9 章 机器设置
9-45
9.4.2.13 设置校准块标记脏污检查
从菜单栏中选择[设置各组]-[校准块脏污检查]后，显示如下画面。
通过返回原点操作，进行校准块的第 1 标记图像识别，校正 XY 坐标系的原点。
在第 1 标记上若有落下的元件和脏物等，会遮蔽部分标记，识别结果使 XY 坐标系产生偏移，为防止
出现此类异常情况，可使用“校准块标记脏污检测功能”。
设置校准块标记检查级别的项目：半径、面积。

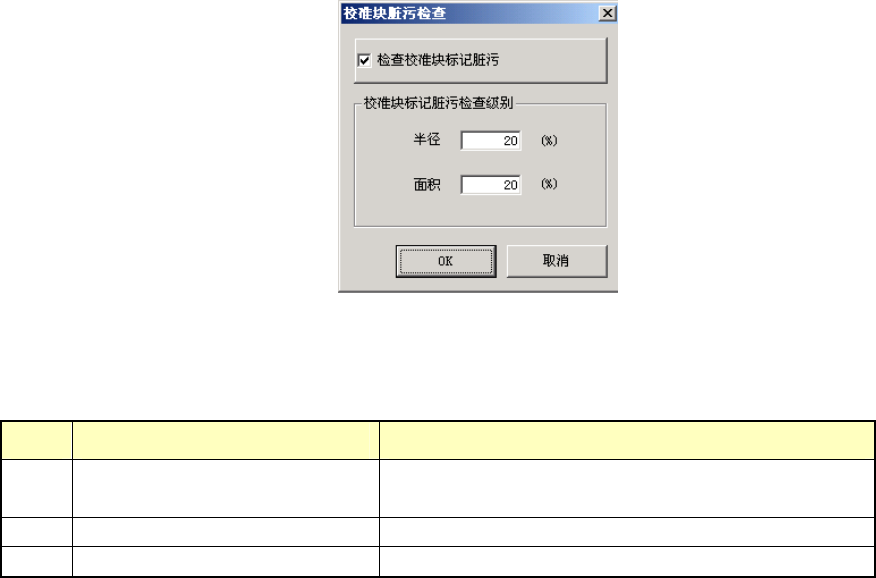

图 9.4-36 校准块脏污检查对话框
（1）设置项目
（2） 设置方法
用按钮选择是否进行校准块脏污检查。
在[半径]、[面积]框中输入检测级别 0～100（%）。
按[OK]确定设置值。
No. 设置项目 设置内容
1 检查标准块标记脏污 设置生产开始前，返回原点时，是否进行校准块脏污检
查。
2 半径 设置脏污检查级别 （半径）。
3 面积 设置脏污检查级别 （面积）。
第 9 章 机器设置
9-46
9.4.2.14 设置标记识别速度
设置生产时的标记识别动作中的轴速度的变更。设置在 BOC 标记、基准领域标记、台架标记的各识
别动作中的 XY 轴速度。

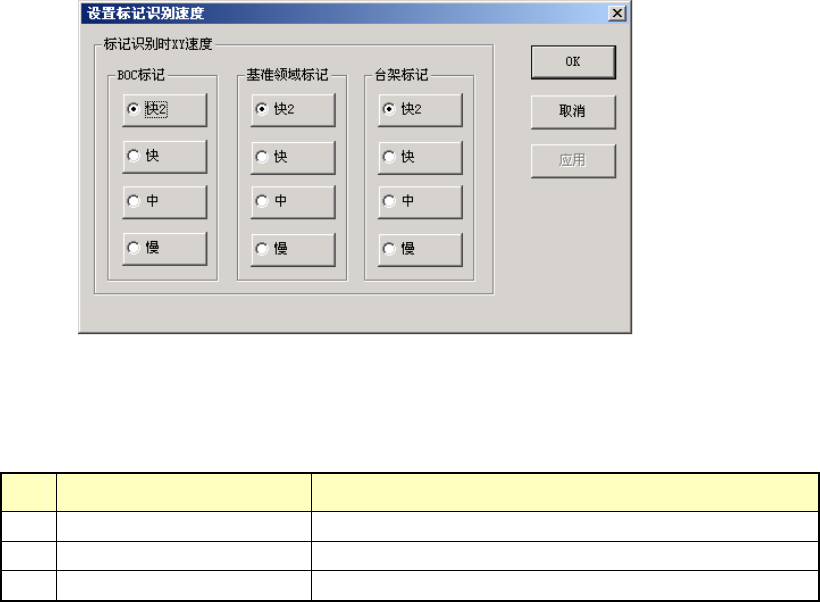

图 9.4-37 标记识别速度设置值列表
（1）设置内容
设置在 BOC 标记、基准领域标记、台架标记的各识别动作中的 XY 轴速度。
（2）设置方法
设置[BOC 标记]、[基准领域标记]、[台架标记]的各识别移动的 XY 速度。
用单选按钮从[快 2]、[快]、[中]、[慢]中选择。
按[应用]按钮或[OK]按钮确认。
No. 设置项目 设置内容
1 BOC 标记 选择生产时 BOC 标记识别 XY 速度。
2 基准领域标记 选择生产时基准领域标记识别 XY 速度。
3 台架标记 选择生产时台架标记识别 XY 速度。
第 9 章 机器设置
9-47
9.4.3 显示
在菜单栏中选择[显示]之后，会显示如下图所示的命令：

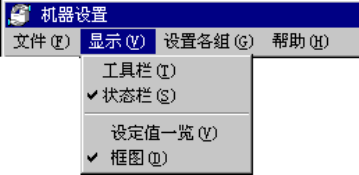

图 9.4-30： 显示菜单
可以选择显示/不显示工具栏、状况栏。
也可切换显示设置值一览和状态图。
详细情况请参见[9.2 初始画面]。
9.5 命令按钮
按下画面左侧的命令按钮，可以调出机器设置的各个菜单项目。
命令按钮中注册的项目，可根据用户自定义执行。
可以注册的项目是[设置各组]和[显示]的全部菜单项目，以及[文件]菜单里的[注册吸嘴一览]
和[读吸嘴数据]。
[退出]对应于[退出应用程序]，[显示切换]为切换设置值一览显示和状态图显示。
若从菜单或命令按钮打开对话框，则在对话框显示期间，命令按钮不起作用。
