第 1 章 设备概要
1-33
1.8 与外部设备的接口
1.8.1 配置

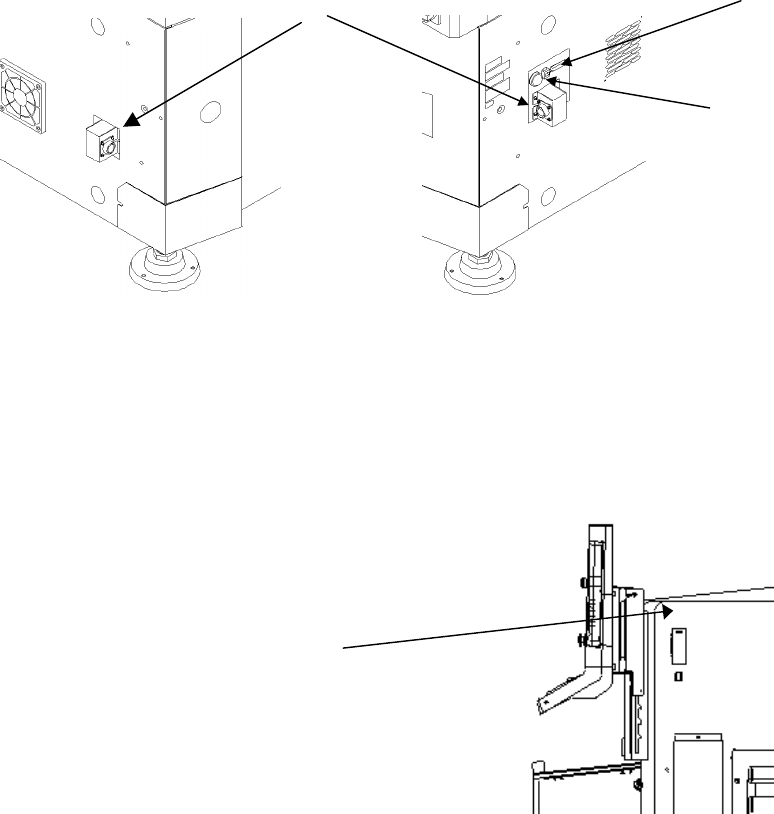

① 是主机与其他设备联机使用时，与其他设备连接信息用的接口（14 针），用于传输 Ready
Out（Ready In）信号。传送方向“左→右”、“右→左”方向相反时，[Ready Out]（或
[Ready In]）的接口针配置位置相反。
② 为标准 Centronics 打印机接口（Dsub 25 针）。
③ 为以太网接口（模块接口 8 针）。
主机左侧 主机右侧
④ 为手控操作盘（HOD）用接口（36 针）。
主机右侧面
①
③
②
④
第 1 章 设备概要
1-34
1.8.2 电路接口
1.8.2.1 电路信号的种类与意义
贴片机与其它机器之间的电路信号连接概念图，如「图
1.8-1 电器信号连接概念图」所示。
该图中，①②为贴片机与上游设备连接的电气信号、③④为贴片机与下游设备连接的电气信
号，具体说明如下：
a) 电器信号①: 输入“要求搬出”的信号（或称 Board Avaiable In）
收到上游设备“要求搬出”印刷基板的信号。
b) 电器信号②: 输出“许可搬出”的信号（或称 Ready Out）
向上游设备发出“许可搬出”印刷基板的信号。
c) 电器信号③: 输出“要求搬出”的信号（或称 Board Available Out）
向下游设备发出“要求搬出”印刷基板的信号。
d) 电器信号④: 输入“许可搬出”的信号（或称 Ready In）
收到下游设备“许可搬出”印刷基板的信号。

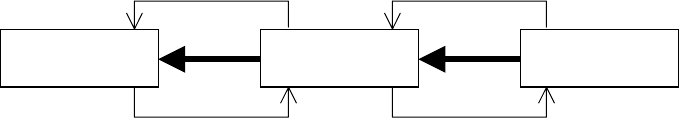

图 1.8-1 电器信号连接概念图
下游设备 贴片机 上游设备
③
④
①
②
第 1 章 设备概要
1-35
1.8.3 输入及输出信号接口

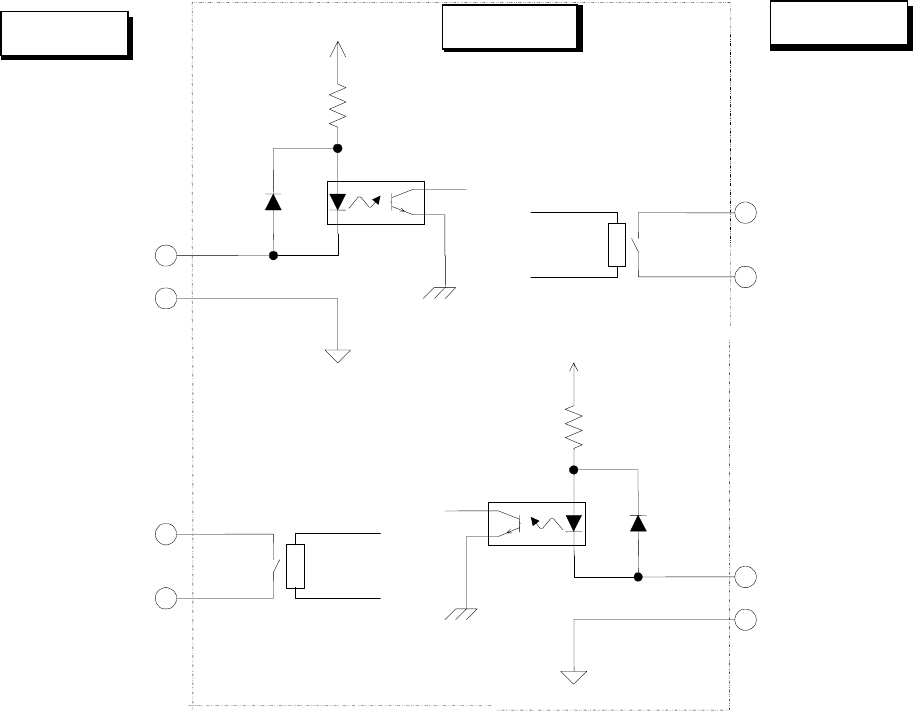

FX-1/1R 的输入输出信号接口如下图所示，接口以 SMEMA 规格为基准。
贴片机
＋24V
继电器接触点
下游设备
上游设备
+24V
输入“要求搬出”的信号
电气信号 2
“要求搬出”信号共享
输出“许可搬出”的信号
“许可搬出”信号共享
电气信号 1
电气信号 3
电气信号 1
输入“许可搬出”的信号
电气信号 2
“要求搬出”信号共享
电气信号 3
电气信号 4
继电器接触点
“许可搬出”信号共享
继电器接触点
输出“要求搬出”的信号
电气信号 4
