第 1 章 设备概要
1-3
扩大了通用性
适应 0603 元件。
同轴反射照明法＋角度照明，可以对应包括软基板的所有基板标记。
使用图案匹配，提高基板标记识别力。
使用基准领域标记识别功能，可以用一组标记对多个元件进行贴片。
提高了可操作性
FX-1R 采用 Windows XP（OS）操作系统和跟踪球等方式，和操作个人电脑一样，容易
掌握。
生产画面、手动控制画面全部实现了图像化。
采用触摸屏作为指示设备。（选购项）
配备送料器位置指示器（FPI），除生产中元件用完通知、元件剩余警告外，还可提示送料
器的设置，提高安装效率。（选装项）
中文版列为标准版。
可联机切换使用两种语言（英文<=>中文、英文<=>日文）。
配置 LCD 液晶显示器的手持操作盘（HOD）。
备有直接在生产画面上操作的简易准备功能。
可根据操作员的身高上下调整、旋转操作部位。
扩大了灵活性
数据与 KE-2000 系列兼容。
可采用主控计算机 HLC，与 KE-2000 系列组成混合生产线。
使用后台传送功能传送基板，贴片头、龙门 X-Y 轴不需返回原点。
易于维修保养
采用省配线技术，机体框内电缆的可靠性、可维修性显著改善。
除时间表以外，还可显示各个吸嘴的吸取次数、XY 运行距离，利于保养。
密码保护，维修级别规范化，机器设置自由度扩大。
加强操作故障排除方法的帮助功能。
对应安全规格。
机种对应欧洲 CE 标记。
适于引进。
设计新颖，样式新潮。
第 1 章 设备概要
1-4
1.3 系统构成
紧急停止开关
为选项
电源
液晶显示器
键盘
跟踪球
FDD(软驱)
闪存盘
100BASE / 10BASE T
以太网卡
HOD
I/O
控制系统
CPU
板
马达控制系统
外体
微型信号灯
Ｘ－Ｙ定位装置
备用更换台功能
送料器浮动检测装置
统一更换台功能
送料器台架
图像监视器
垃圾箱
基板传送装置
贴装工位
送料器位置指示器（FPI）
带状送料器
管式送料器
散装送料器
SCS
（防止元件误装系统）
ATC（自动工具交换装置）
＊1
*1
打印机接口
FCS（Flexible Calibration System）模具
不间断运行功能
气压配管系统
UPS
贴装头 R
位置校正摄像机
R(OCC)
＊1
激光识别机头(MNLA)
坏板标记识别器(BMR)
高度测量器(HMS)
触摸屏
＊
1
背面操作系统
＊1
基板宽度自动调整装置
＊1
基板观察
＊1
蜂鸣器信号灯
＊1
销基准
连接器托架（32mm 粘着带状送料器用）
脚轮
巨型脚架
＊2
外形基准
＊
1
贴装头
L
位置校正摄像机 L(OCC)
激光识别机头
(MNLA)
高度测量器(HMS)
*
1
：出厂选项
*2：贴装工位一侧的自动调整基板宽度为标准
＊1
EPU（外部程序制作系统）
HLC
（主控计算机）
FX-1R
第 1 章 设备概要
1-5
1.4 设备概要
1.4.1 本设备的构成

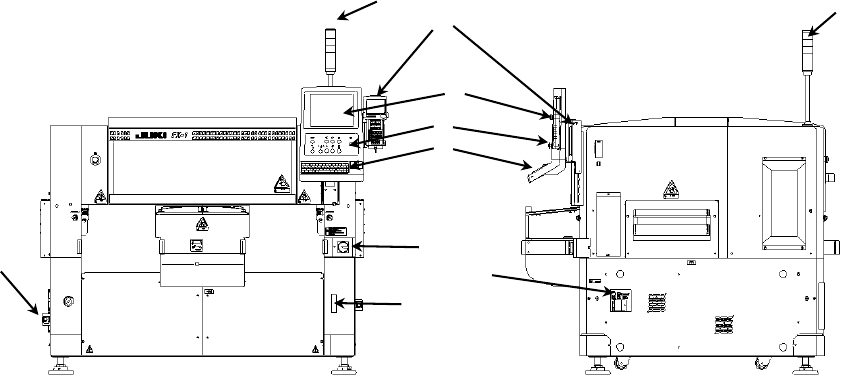

FX-1/FX-1R 的概貌（正面图及右侧图）如下。
图 1.4-1 正面图 图 1.4-2 右侧图
① 液晶显示器
④ 信号灯 ⑦ 外部设备接口
② HOD 装置
⑤ 主开关 ⑧ FDD (软盘驱动器)
③ 操作面板
⑥ 键盘
①
②
③
⑤
④
④
⑥
⑦
⑧
⑦
