4. 传感器配置图 QD145-21 94 NXT II 机械手册 4.17.4 抛料轨 No. 地址 信号名 1 IN02 JO G 模式 2 IN04 不良元件排出许可确认 （旁侧） 3 IN03 不良元件排出许可确认 （中央） 4 IN05 不良元件 C/V 送料记数 T ray un i t -L T C 4 1 3 2 01M E C - 050 4
QD145-21 4. 传感器配置图
NXT II 机械手册 93
4.17.3 往返搬运轨
No. 地址 信号名
1 OUT20 往返搬运轨开关夹紧
2 IN10 往返搬运轨后退端
3 IN12 往返搬运轨打开确认
4 IN11 往返搬运轨夹紧确认
5 IN14 往返搬运轨料盘高度监视
（中）
6 IN13 往返搬运轨料盘高度监视
（下）
01MEC-0503a
1
2
3
4
Tray unit-LTC
6
5
4. 传感器配置图 QD145-21
94 NXT II 机械手册
4.17.4 抛料轨
No. 地址 信号名
1 IN02 JOG 模式
2 IN04 不良元件排出许可确认 （旁侧）
3 IN03 不良元件排出许可确认 （中央）
4 IN05 不良元件 C/V 送料记数
Tray unit-LTC
4
1
3
2
01MEC-0504
QD145-21 4. 传感器配置图
NXT II 机械手册 95

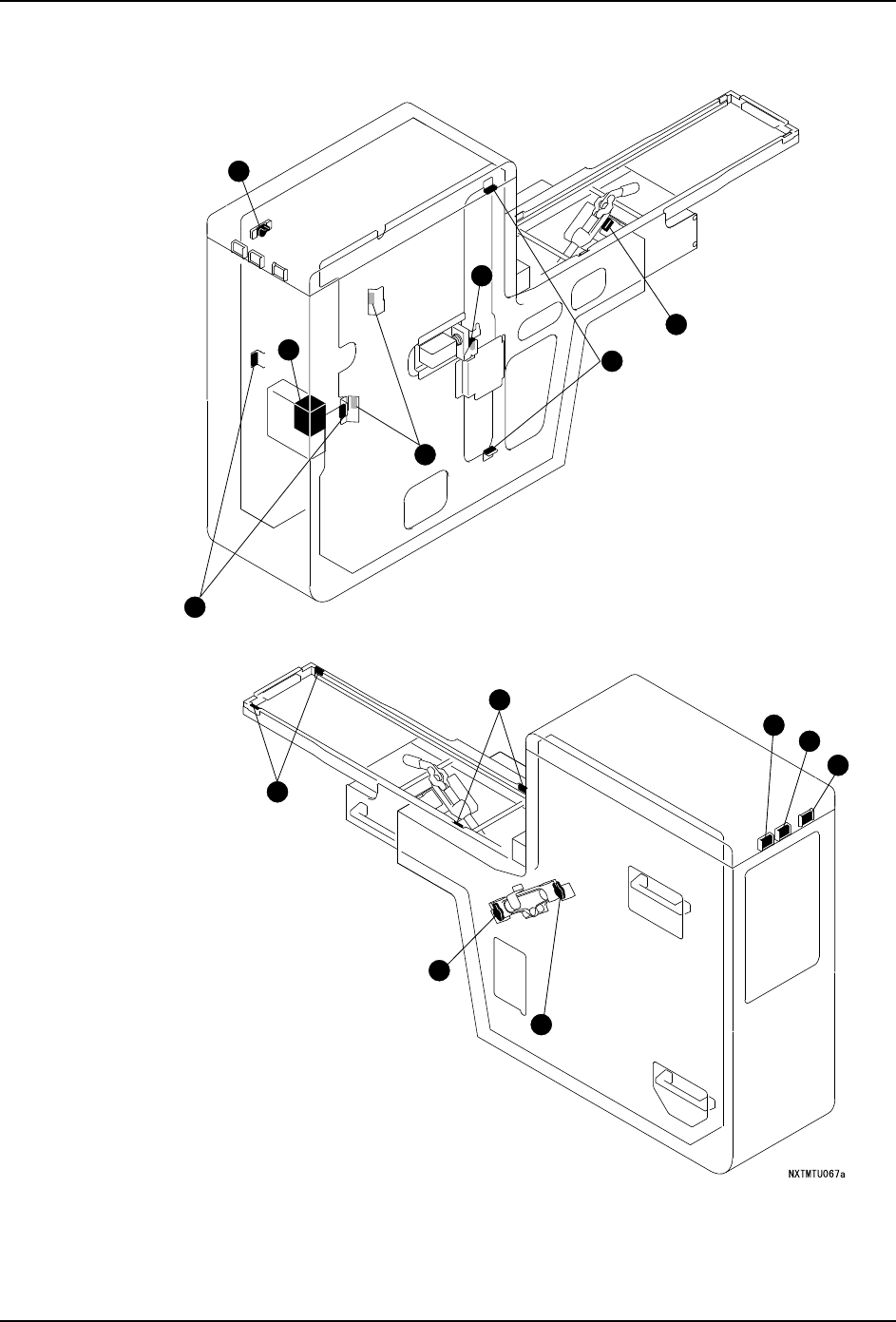

4.18 料盘单元 -M 传感器
9
8
5
7
1
2
3
4
6
13
10
11
12
14
