QD145-21 5. 基本操作
NXT II 机械手册 169

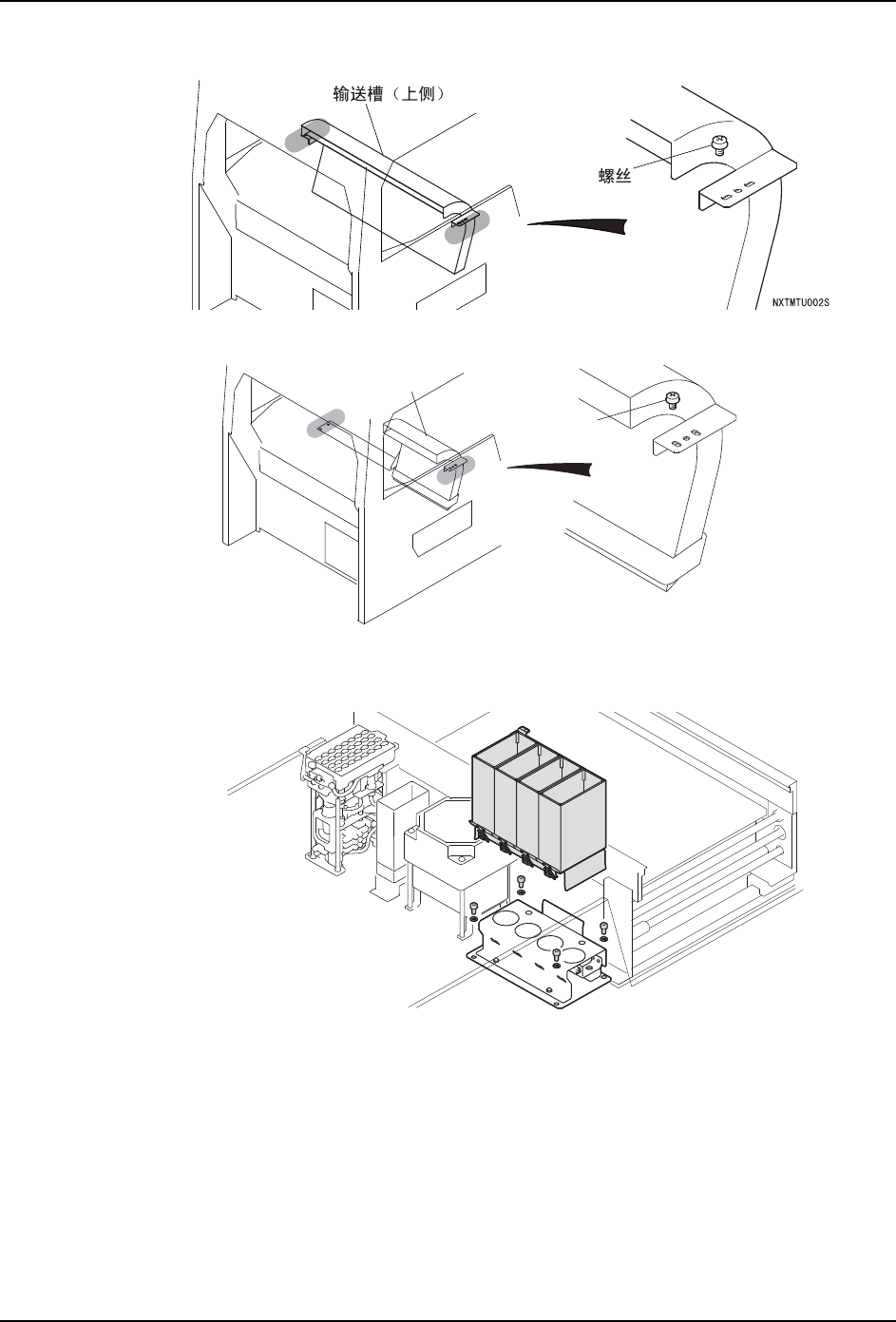

8. 请拆下定位螺丝，拆下废料带处理箱 （上侧）。
9. 请安装料盘单元 -LTC 用的废料带处理箱 （上侧）。
10.如果安装了分类不良元件排出盒 ( 选购件 )，请拉出传感器的接插件，取下分类不良元
件排出盒。
11.请将附属的跳线接插件连接到模组侧传感器的接插件上。
12.请从台座部分拆下不良元件排出盒。
13.变更元件相机的安装位置到模组内的右侧。（参考 「8.1 元件相机的更换」。）
01MEC-0882S
䕧䗕ῑ
ᅮԡ㶎ϱ
01MEC-1183
5. 基本操作 QD145-21
170 NXT II 机械手册

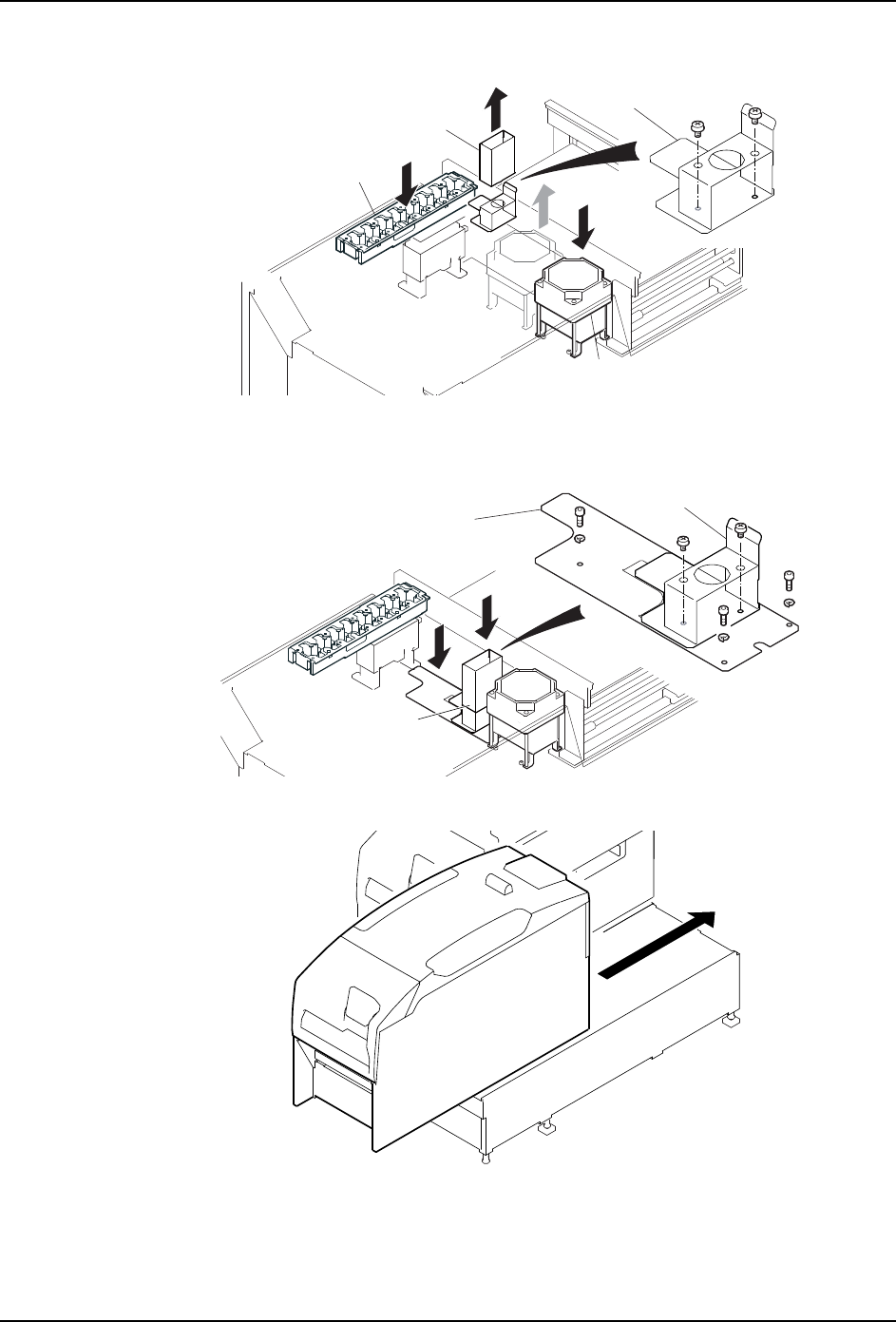

14.请更换对应于料盘 -LTC 的吸嘴置放台。　
15.请将料盘单元 -LTC 用的盖板安装到元件相机的左侧。
16.请将元件排出箱的台座安装在盖板的上部，设置元件排出箱。　
17.将模组慢慢地返回到基座上。（参考 「5.1 模组的拉出 / 插入」。）
ݹԬ⴮ᵰ
01MEC-0884S
ਦᓝ
ሯᓊӄᯏⴎঋݹ/7Ⲻ
੮౪㖤᭴ਦ
у㢥ݹԬᧈ࠰ⴈ
ܗӊᥦߎㆅ
01MEC-0885S
Ⲫᵓ
ৄᑻ
NXTMTU004
QD145-21 5. 基本操作
NXT II 机械手册 171

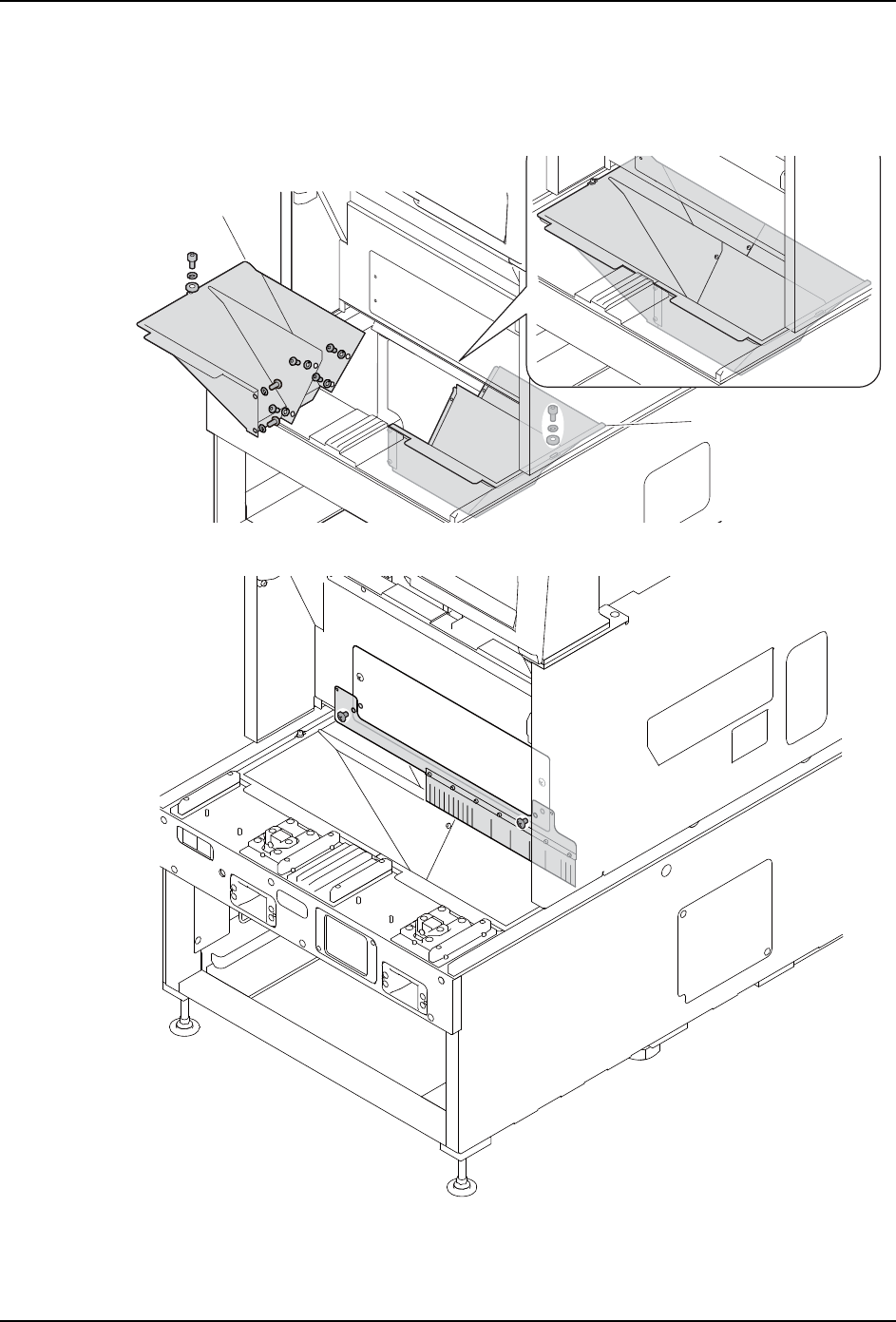

18.请安装料盘单元 -LT 用废料带导槽。
a. 请将废料带导槽右侧插入到模组的下面，用螺栓固定。
b. 请将废料带导槽 B 左侧用螺丝固定在废料带导槽 A 右侧，然后用螺栓固定带基座上。
19.请拆除模组前面的 2 个螺丝，使用那些孔安装清洁刷。
B
A
01MEC-1195a
01MEC-1194a
