QD145-21 4. 传感器配置图
NXT II 机械手册 71

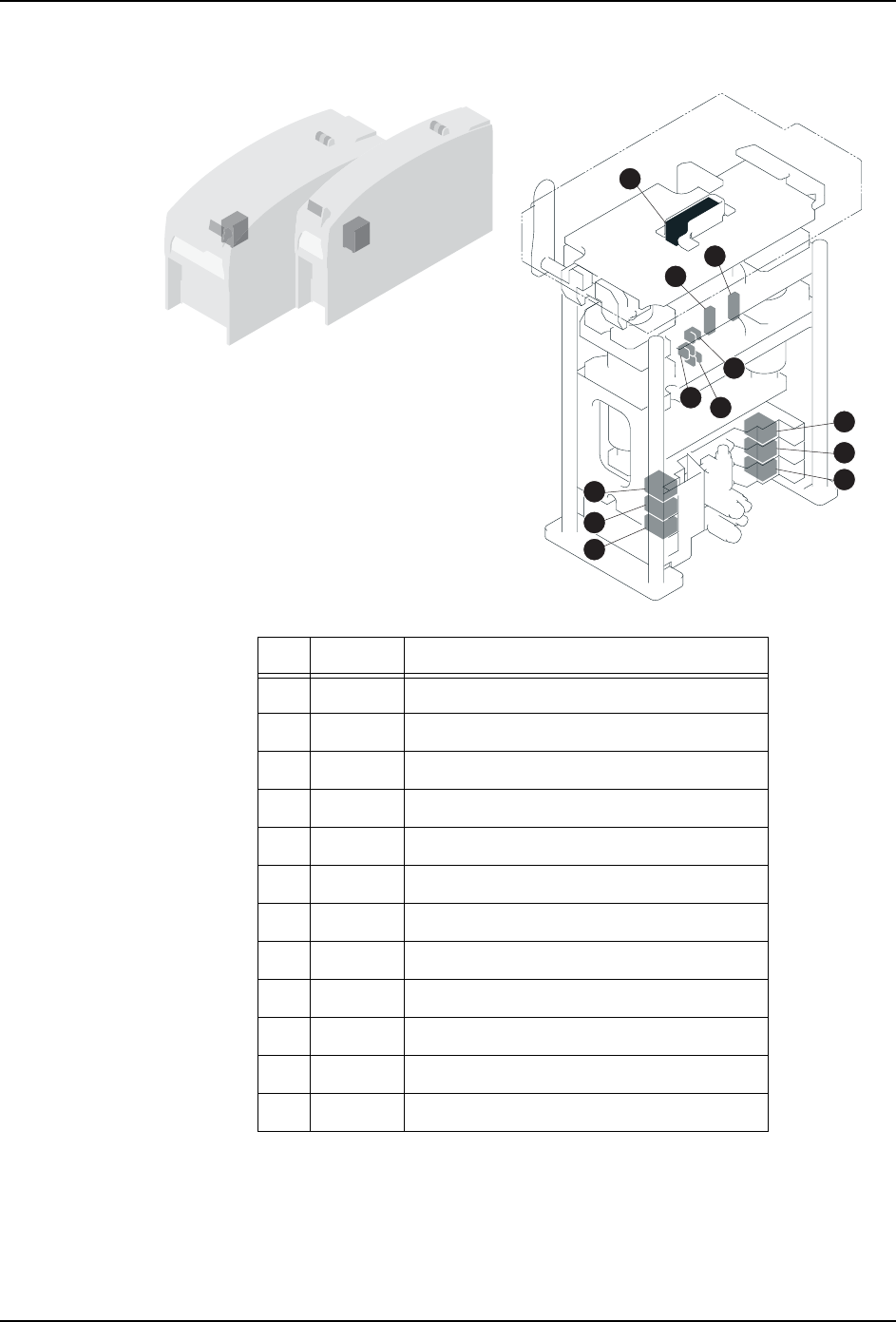

4.6 吸嘴切换器传感器
No. 地址 信号名
1 RX003 吸嘴切换 1 上升侧 1 确认
2 RX004 吸嘴切换 1 上升侧 2 确认
3 RX005 吸嘴切换 1 下降侧确认
4 RX006 吸嘴切换 1 平台挡板关闭确认
5 RX007 吸嘴切换 1 平台挡板打开确认
6 RX009 吸嘴切换 1 落座确认
7 RY000 吸嘴切换 1 上升 1
8 RY001 吸嘴切换 1 下降 1
9 RY002 吸嘴切换 1 上升 2
10 RY003 吸嘴切换 1 下降 2
11 RY004 吸嘴切换 1 平台挡板打开
12 RY005 吸嘴切换 1 平台挡板关闭
6
8
5
1
2
3
4
10
12
7
9
11
NXTSEN007
4. 传感器配置图 QD145-21
72 NXT II 机械手册

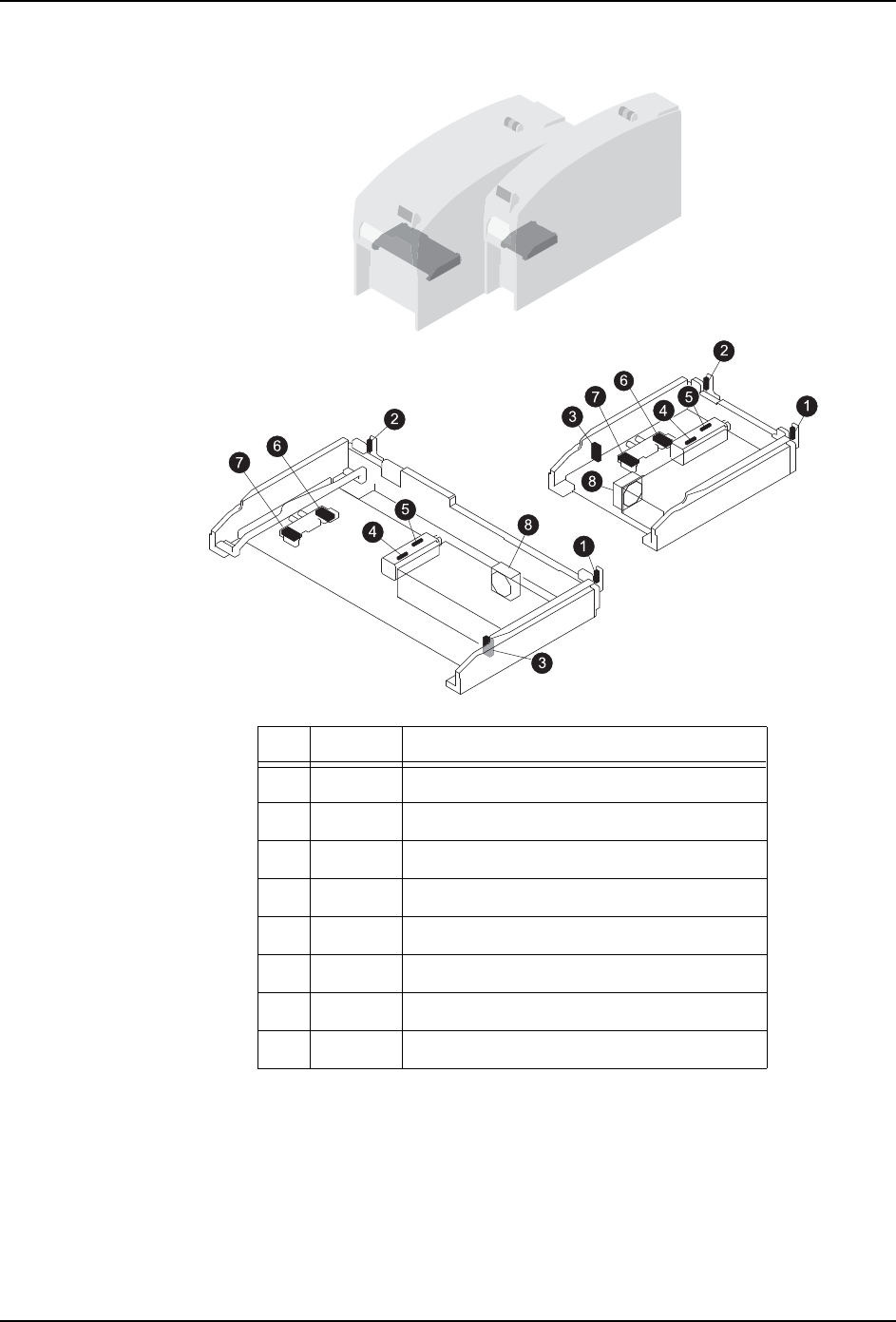

4.7 料站基座传感器
No. 地址 信号名
1 RX010 Side 1 - 料站托架贴紧确认 (R)
2 RX011 Side 1 - 料站托架贴紧确认 (L)
3 RX012 Side 1 - 料站托架确认
4 RX015 Side 1 - 料站托架夹紧确认
5 RX016 Side 1 - 料站托架松开确认
6 RY010 Side 1 - 料站托架夹紧
7 RY011 Side 1 - 料站托架料站托架松开
8 X01B 托架基座冷却风扇正常
0(&6
0㒘⫼
063㒘⫼
0㒘⫼
QD145-21 4. 传感器配置图
NXT II 机械手册 73

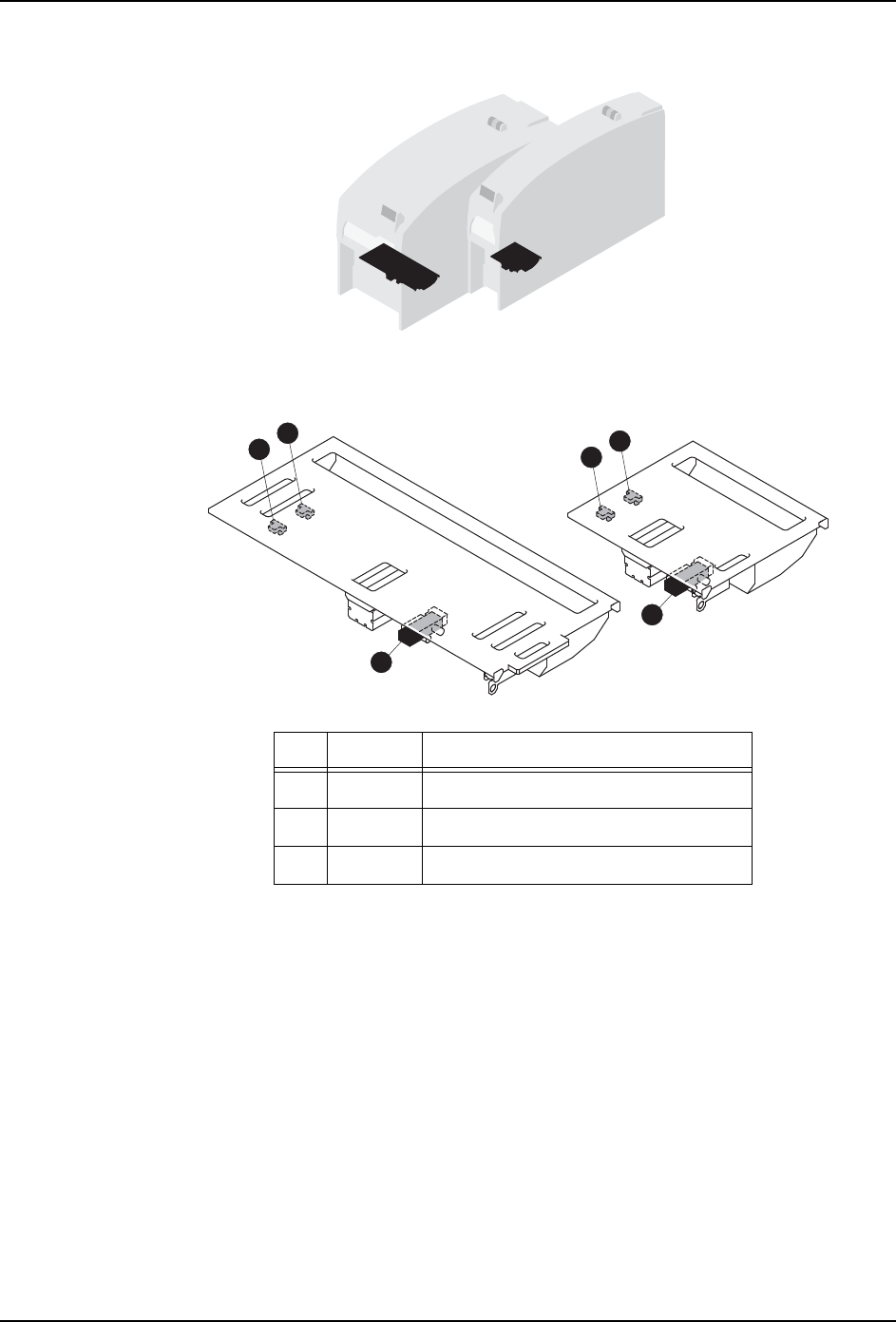

4.8 废料带处理单元传感器
No. 地址 信号名
1 RX019 Side 1 - 废料带切刀动作端确认
2 RX01A Side 1 - 废料带切刀原位置确认
3 RY012 Side 1 - 废料带切刀动作指示
1
3
3
2
1
2
01MCEC-0318S
063㒘⫼
0㒘⫼
0㒘⫼
