5. 基本操作 QD145-21

144 NXT II 机械手册

5.6.1 废料带箱内置型

准备工作－模组

安装料盘单元 -LT 之前，需事先安装和拆除料带相关组件，以及变更元件相机的位置。

1. 请拆除废料带箱下面的盖板。

2. 请拧松螺丝后拆除模组前侧下方的盖板。

3. 请拧松螺丝后拆除基座上的导槽。

4. 请拉出模组。请参考「5.1 模组的拉出 / 插入」

5. 请拆除料站盖板。

01MEC-1299

01MEC-1298

01MEC-1283

QD145-21 5. 基本操作

NXT II 机械手册 145

6. 请拆除安装螺丝后拿掉废料带输送槽（上）。

7. 请安装用于料盘单元 -LT 的废料带输送槽（上）。

8. 如果装有分类型抛料盒（非标配），就请先拔掉传感器插头然后将其拆除。

9. 请拆除标准型抛料盒。

10.请将元件相机的安装位置换到模组右边。请参考「8.1 元件相机的更换」。

䕧䗕ῑ

㶎ϱ

NXTMTU002

䕧䗕ῑ

㶎ϱ

0(&6

01MEC-1183

5. 基本操作 QD145-21

146 NXT II 机械手册

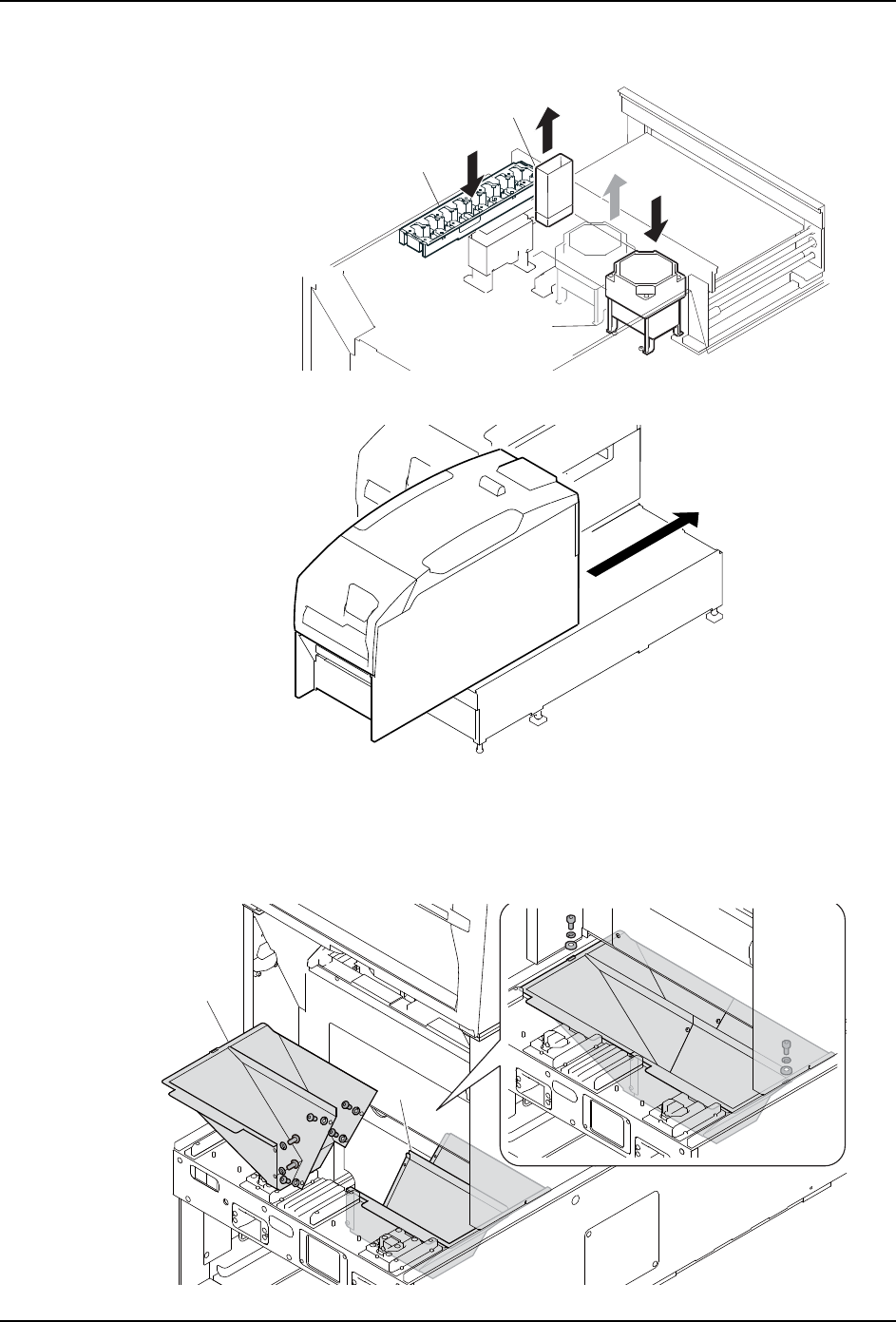

11.请安装对应料盘单元 -LT 的吸嘴置放台。

12.将模组慢慢地推到原有位置。「5.1 模组的拉出 / 插入」

13.请安装用于料盘单元 -LT 的废料带导槽。

a. 请将废料带导槽 A 插入模组后用螺栓固定在基座上。

b. 请先用螺丝将废料带导槽 B 的一处固定在废料带导槽 A 上，另一处固定在基座上。

01MEC-0154Sa

ܗӊⳌᴎ

ᡯ᭭Ⲧ

ᇍᑨ᭭Ⲭऩܗ/7ⱘ਌ఈ㕂ᬒৄ

NXTMTU004

01MEC-1291
