6. 预防保养 QD145-21 324 NXT II 机械手册 〈M3-2 模组〉 〈M6-2 模组〉 〈M6-2SP 模组〉 另外，请除去粘在传送带清洁器 的刷子上的垃圾和灰尘。 〈M3-2 模组〉 〈M6-2 模组〉 〈M6-2SP 模组〉 01MEC-0363S 䗮䘧 䗮䘧 ⌟ᅮ㣗ೈ ⌟ᅮ㣗ೈ ᓴ㋻䕂 ᓴ㋻䕂
QD145-21 6. 预防保养
NXT II 机械手册 323
6.10.16 搬运轨传送带张力的检查
对于搬运轨，根据机器的贩卖时期在外观上有黑色皮带和白色皮带之分。请确认检查的搬运
轨的颜色，参照与颜色相符的皮带张力值。
1. 准备张力计。
2. 拉出模组 （请参考 「5.1 模组的拉出 / 插入」）。
3. 只有在测定 M3-2 搬运轨传送带的张力时，请拆除定位螺丝、传送带清洁器 （请参考 「
7.3 搬运轨道传送带清洁器的更换 」）。

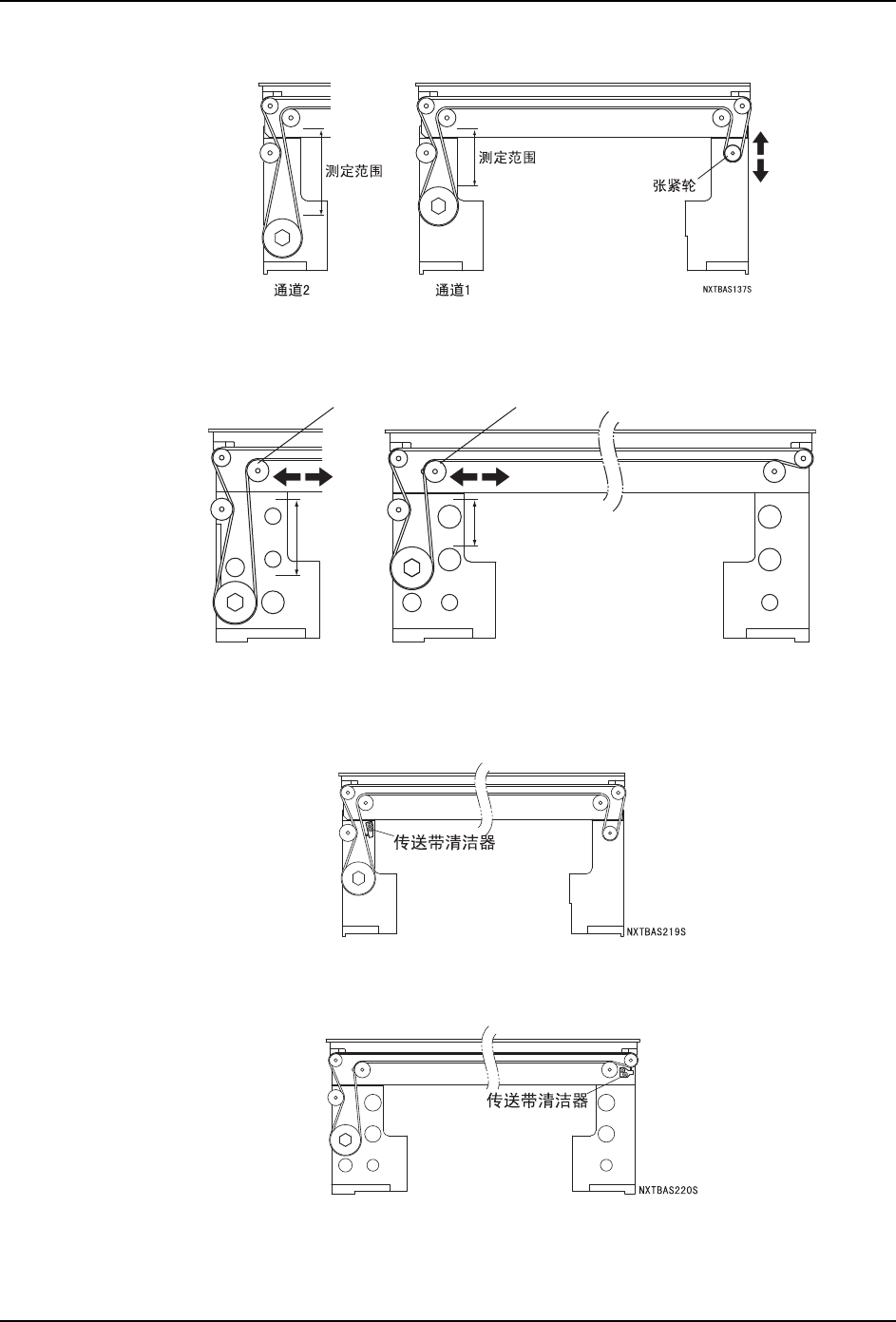

4. 将张力仪抵住测定处，测定搬运轨皮带的张力。张力值超出规定值时，请移动张力轮进
行调整。
搬运轨 （黑色）的皮带张力
〈单 · 双搬运轨〉
搬运轨 （白色）的皮带张力
〈单 · 双搬运轨 ·M6-2 扩张搬运轨〉
〈三搬运轨〉
备注 )对于搬运轨传送带，随着运转时间会发生延长，如果张力超过公差范围时，请依据表
中的调整时张力进行重新调整。
M3-2/M6-2/M6-2SP 模组 调整时张力 (Hz) 公差张力 (Hz)
通道 1 314±30 201 ～ 344
通道 2 225±20 145 ～ 245
M3-2/M6-2/M6-2SP 模组 调整时张力 (Hz) 公差张力 (Hz)
通道 1 259±25.9 65 ～ 285
通道 2 190±19 48 ～ 209
M3-2 模组 调整时张力 (Hz) 公差张力 (Hz)
通道 1 基准侧 276±27.6 69 ～ 304
通道 2 从属侧 242±34.2 86 ～ 376
通道 3 260±26 65 ～ 286
通道 4 239±23.9 60 ～ 263
Ֆ䘷ᑜ⌷ಞ
01MEC-0579S
㸺0⁗㓺㸼
6. 预防保养 QD145-21
324 NXT II 机械手册
〈M3-2 模组〉
〈M6-2 模组〉
〈M6-2SP 模组〉
另外，请除去粘在传送带清洁器的刷子上的垃圾和灰尘。
〈M3-2 模组〉
〈M6-2 模组〉
〈M6-2SP 模组〉
01MEC-0363S
䗮䘧
䗮䘧
⌟ᅮ㣗ೈ
⌟ᅮ㣗ೈ
ᓴ㋻䕂
ᓴ㋻䕂
QD145-21 6. 预防保养
NXT II 机械手册 325

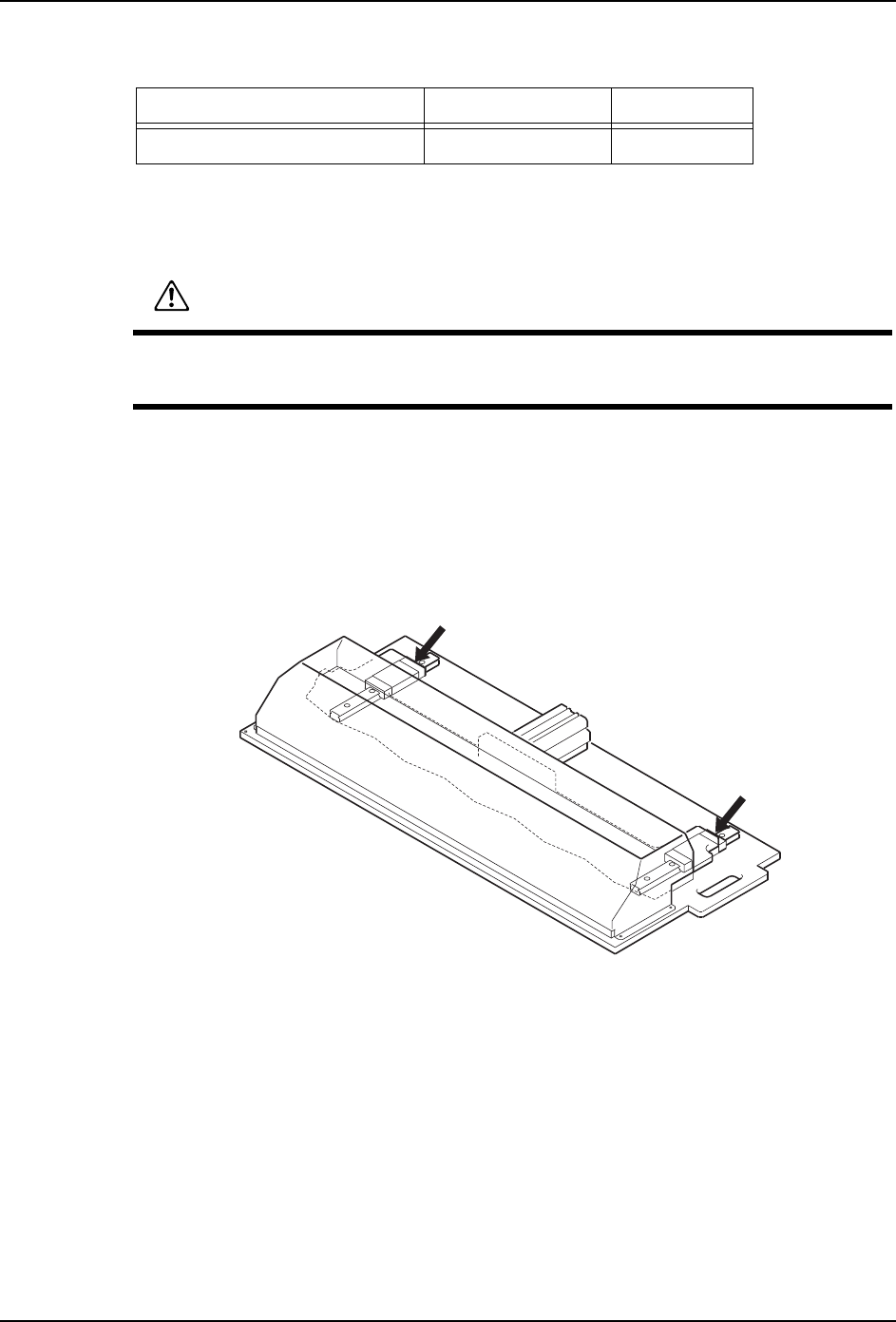

6.10.17 废料带处理单元的加油
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 拆下废料带处理单元。( 详细请参考 「8.4 废料带处理单元的更换」)
2. 用清洁的布，擦去导轨的污垢。
3. 使用润滑油枪，给 LM 导块的油嘴各加 0.19cc 的 Daphne Exponex No.2。
4. 用清洁的布，擦去渗出的多余的润滑油。
5. 用手动将 XS 轴单元进行 1 次全程往复，使润滑油循环。
6. 再次擦去从导轨渗出的多余的润滑油。
7. 将废料带处理单元返回到原来的位置。( 详细请参考 「8.4 废料带处理单元的更换」)
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 导轨 0.19
警告
在进行废料带处理单元的操作时，请绝对不要将手指放入输送槽内。安装有锐利的刀
（刃），有可能是手指受伤。
01MEC-0410a
