QD145-21 5. 基本操作
NXT II 机械手册 145
6. 请拆除安装螺丝后拿掉废料带输送槽 （上）。
7. 请安装用于料盘单元 -LT 的废料带输送槽 （上）。
8. 如果装有分类型抛料盒 （非标配），就请先拔掉传感器插头然后将其拆除。
9. 请拆除标准型抛料盒。
10.请将元件相机的安装位置换到模组右边。请参考 「8.1 元件相机的更换」。
䕧䗕ῑ
㶎ϱ
NXTMTU002
䕧䗕ῑ
㶎ϱ
0(&6
01MEC-1183
5. 基本操作 QD145-21
146 NXT II 机械手册
11.请安装对应料盘单元 -LT 的吸嘴置放台。
12.将模组慢慢地推到原有位置。「5.1 模组的拉出 / 插入」
13.请安装用于料盘单元 -LT 的废料带导槽。
a. 请将废料带导槽 A 插入模组后用螺栓固定在基座上。
b. 请先用螺丝将废料带导槽 B 的一处固定在废料带导槽 A 上，另一处固定在基座上。
01MEC-0154Sa
ܗӊⳌᴎ
ᡯ᭭Ⲧ
ᇍᑨ᭭Ⲭऩܗ/7ⱘ਌ఈ㕂ᬒৄ
NXTMTU004
01MEC-1291
B
A
QD145-21 5. 基本操作
NXT II 机械手册 147

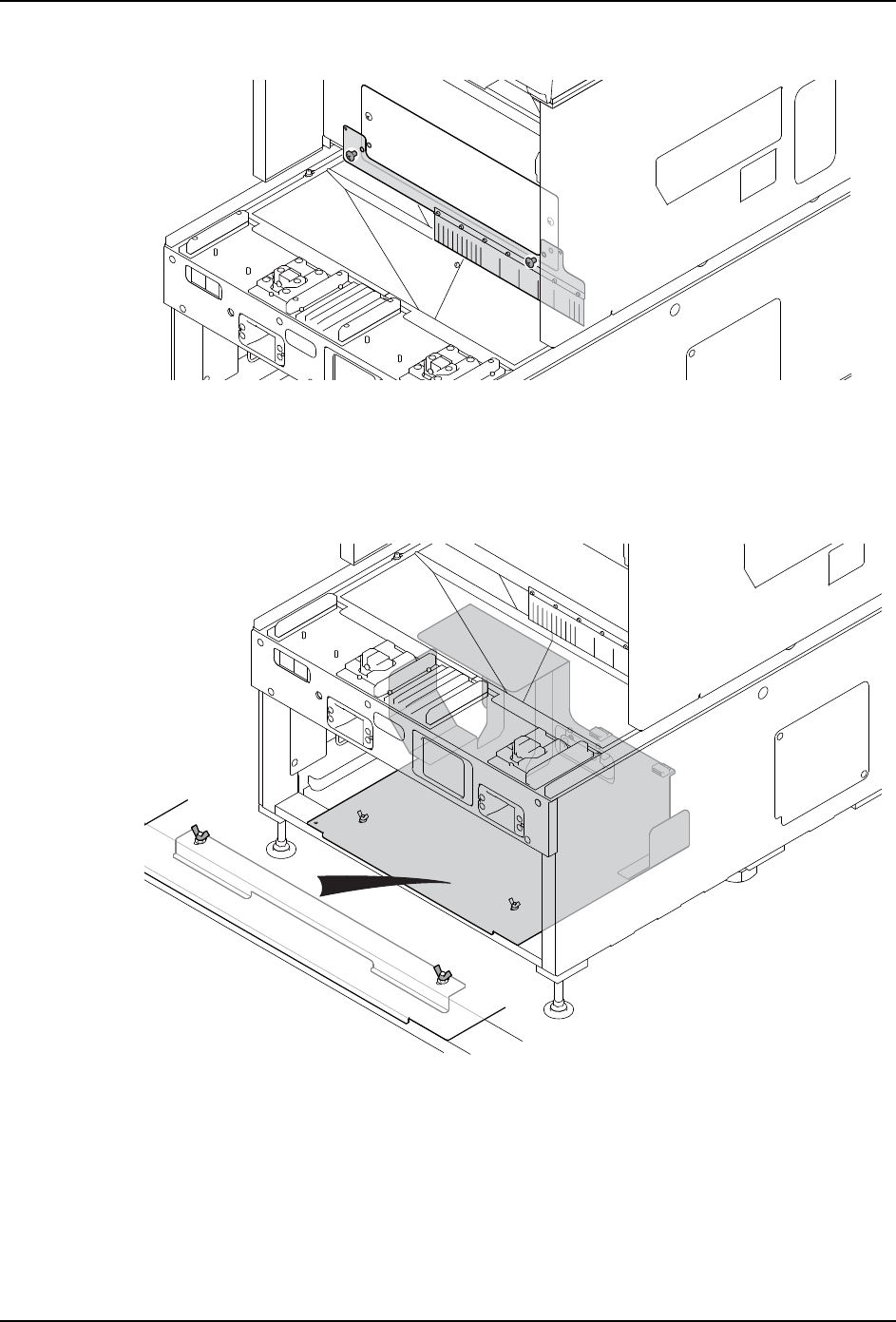

14.请先拆除模组前面的盖板的 2 根螺丝，然后通过这些孔安装清洁刷。
15.请安装用于料盘单元 -LT 的废料带箱托架。
a. 请拧松料盘单元 -LT 的废料带箱托架的蝶形螺丝，然后将托架放入基座内。
b. 使托架底面的板面贴住基座上的板面，然后用蝶形螺丝固定。
备注 )基座内装有传感器。如果托架安装不正确，废料带处理单元将可能无法工作。
01MEC-1194a
01MEC-1293
