6. 预防保养 QD145-21 274 NXT II 机械手册 9. 使用气枪除去粘付在空心轴 Assy 内部和弹簧上的异物。不能用气枪除去污垢，请用干 布擦去。 10.清扫后组装分解的 空心轴 Assy。此时， 请在 O 型圈和 弹簧上轻轻地 涂抹润滑油。 组装 后请按下安装的真空垫的轴，确认 是否可以顺畅地活动。 11.请与拆除顺序相反 安装空心轴 Assy 到 H01 工 作头上。 6.8.2 料盘单元 -M 的清扫 1. 拆除…
QD145-21 6. 预防保养
NXT II 机械手册 273
6. 在固定 Q 轴齿轮的状态下，松开空心轴 Assy 的固定。
7. 请从贴装工作头上拔出空心轴 Assy。
备注 )此时请注意安装在空心轴 Assy 上的垫脱落后丢失。
8. 请分解空心轴 Assy。
1;73+'6D
グᗹ䖪$VV\
ᢩᢁPP
3.92 Nm
1;73+'
ぎᖗ䕈$VV\
1;73+'6
Ⲫᐑ
ᔍㇻ
2ൟ
ⳳぎൿ
ぎᖗ䕈$VV\
6. 预防保养 QD145-21
274 NXT II 机械手册

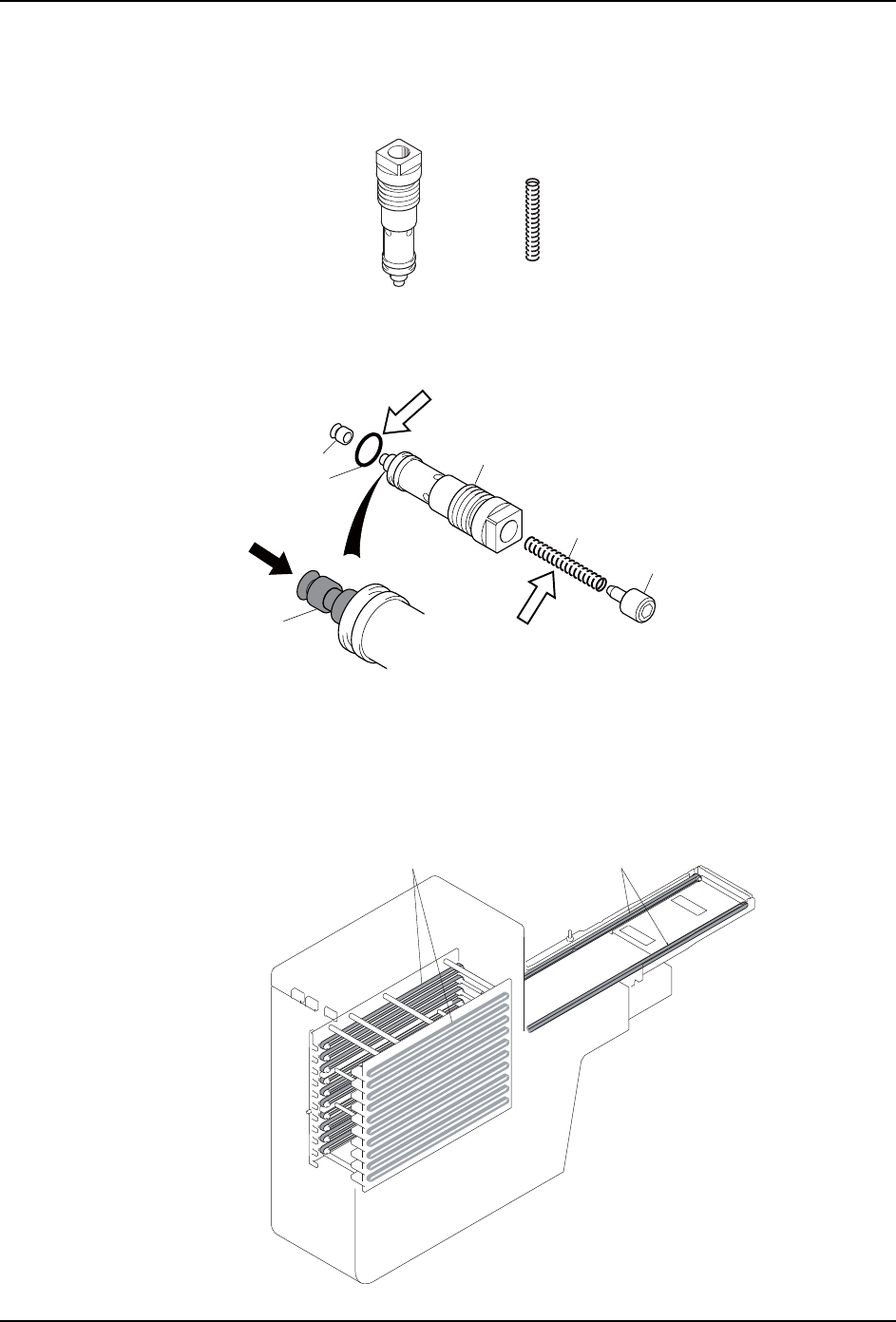

9. 使用气枪除去粘付在空心轴 Assy 内部和弹簧上的异物。不能用气枪除去污垢，请用干
布擦去。
10.清扫后组装分解的空心轴 Assy。此时，请在 O 型圈和弹簧上轻轻地涂抹润滑油。组装
后请按下安装的真空垫的轴，确认是否可以顺畅地活动。
11.请与拆除顺序相反安装空心轴 Assy 到 H01 工作头上。
6.8.2 料盘单元 -M 的清扫
1. 拆除料盘单元 -M。（详细请参考 「5.11 料盘单元 -M 的安装 / 拆除」。)
2. 请用清洁的布擦拭往复臂皮带和料盘箱皮带的表面。
1;73+'6
ᔍㇻ
ぎᖗ䕈$VV\
䖪
NXTPHD115Sc
ⴌᑳ
ᕯ㉝
2ශാ
ⵕグ
グᗹ䖪$VV\
ֵ⭞⏜┇⋯Ň0'9=%唇⭦㋴ᐛ
ᮓޢਮශਭŇ..
1.96 Nm
᭭ⲬㆅⲂᏺ
ᕔ㞖Ⲃᏺ
1;70786
QD145-21 6. 预防保养
NXT II 机械手册 275
6.8.3 机械阀驱动用转臂旋转轴的加油
〈H04/H04S/0H4SF/H08/H08Q/H08M/H08MQ/H12/H12S/H12SQ/H12HS/H12HSQ/V12 工作头〉
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 拆除贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」）
2. 使用绵棒，擦去转臂旋转轴的污垢。
3. 请使用棉棒等，在步进马达驱动部的转臂旋转轴处涂敷 Daphne Eponex No.2( 出光
)0.002cc。
备注 )下记插图是 H08 工作头，其他工作头也请同样进行操作。
4. 将转臂向旋转方向转动数次，与润滑油粘合。
5. 使用棉棒，擦去多余的润滑油。
润滑油 加油处 加油量 （cc）
Daphne Eponex No.2( 出光 ) 转臂旋转轴 0.8
