8. 部件的更换 QD145-21 566 NXT II 机械手册下盖板（前） 1. 请拆除下盖板（左）。 2. 请拆除下盖板（右）。 3. 请拆除 3 根安装螺栓后拿掉下盖板（前）。下盖板 1. 请拆除下盖板（左）。 2. 请拆除下盖板（右）。 3. 请拆除下盖板（前）。 4. 请拆除 14 根下盖板的安装螺丝。 5. 请拉出下盖板。 30MEC-0455 30MEC-0456

QD145-21 8. 部件的更换

NXT II 机械手册 565

前盖板

1. 请打开正门（上和下）。

2. 请拆除位于前盖板上下和左侧的 7 根螺丝。

3. 请拉出前盖板。

4. 请拔掉各种线束的接头。

下盖板（右）

1. 请拆除 5 根安装螺栓后拿掉下盖板（右）。

ࠡⲪᵓ

01MEC-0478S

30MEC-0454

8. 部件的更换 QD145-21

566 NXT II 机械手册

下盖板（前）

1. 请拆除下盖板（左）。

2. 请拆除下盖板（右）。

3. 请拆除 3 根安装螺栓后拿掉下盖板（前）。

下盖板

1. 请拆除下盖板（左）。

2. 请拆除下盖板（右）。

3. 请拆除下盖板（前）。

4. 请拆除 14 根下盖板的安装螺丝。

5. 请拉出下盖板。

30MEC-0455

30MEC-0456

QD145-21 8. 部件的更换

NXT II 机械手册 567

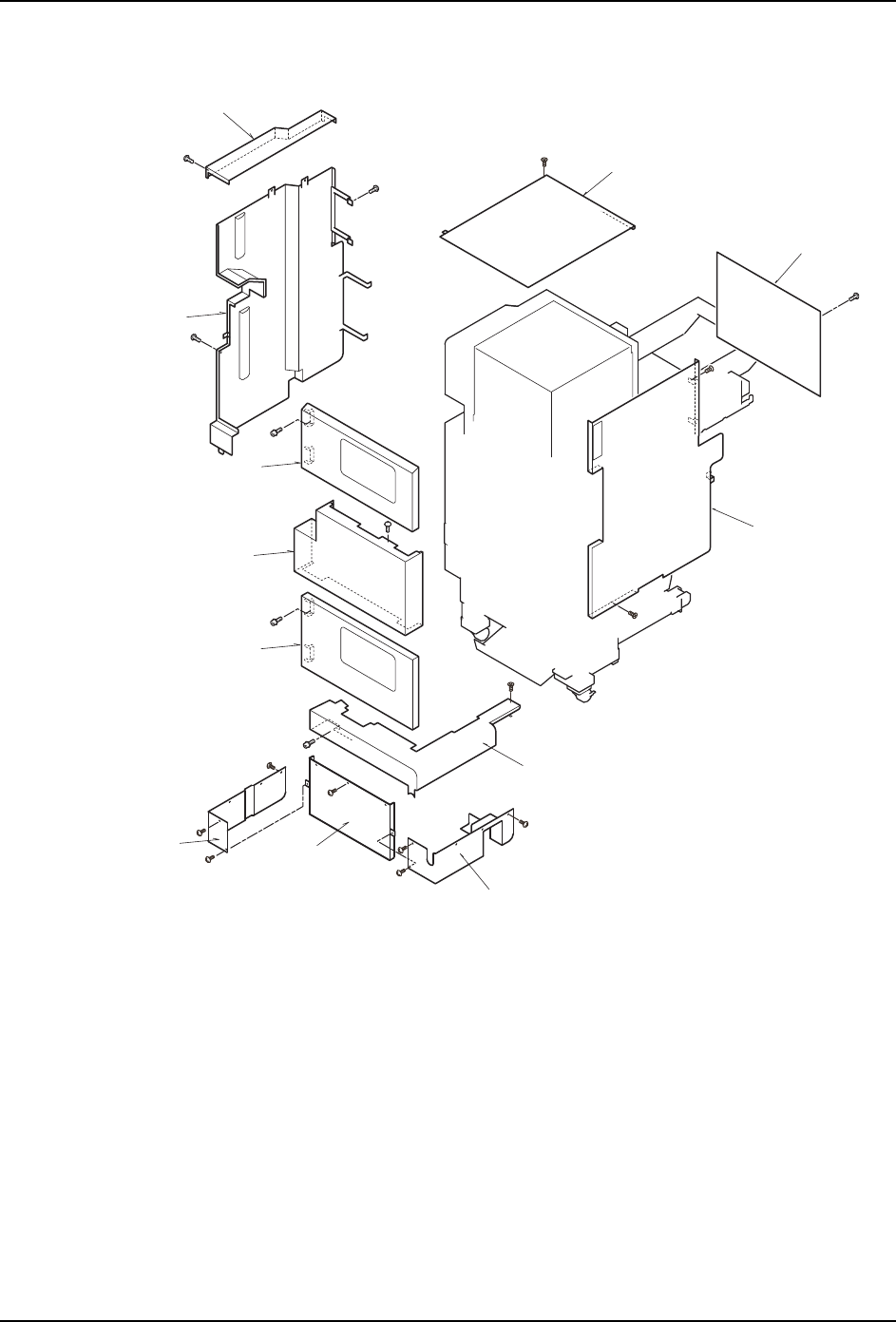

8.22.3 料盘单元 -LT （废料带箱外置型）盖板构成

1. 顶盖板 ( 左 ) 7. 前盖板

2. 顶盖板 8. 正门（下）

3. 后盖板 9. 下盖板 ( 左 )

4. 侧盖板 ( 右 ) 10. 下盖板 ( 前 )

5. 侧盖板 ( 左 ) 11. 下盖板 ( 右 )

6. 正门（上） 12. 下盖板

01MEC-0235a
