8. 部件的更换 QD145-21 582 NXT II 机械手册 MEMO:
QD145-21 8. 部件的更换
NXT II 机械手册 581

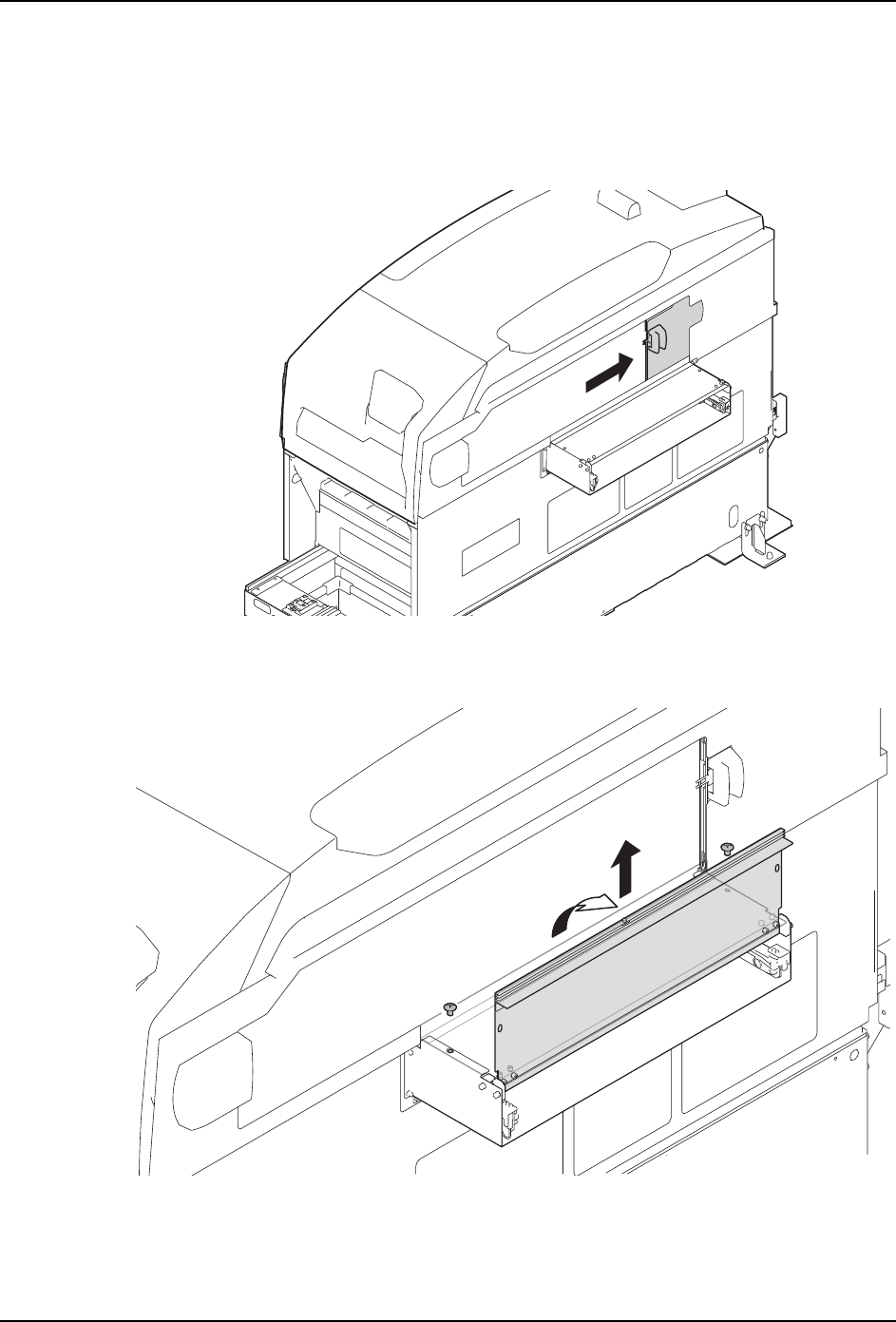

8.25 拆除 M6-2 扩张搬运轨道模组的搬运轨道盖板
在 M6-2 扩张搬运轨道模组的左右挑出的搬运轨道通道部安装了盖板。维修保养作业时，请
在取下这个盖板的状态下进行。
1. 请打开模组侧面的门。
2. 请取下盖板表面的螺丝。
3. 请抬起盖板的模组侧。接下来，请将盖板提起后取下。
4. 安装盖板时，请用与拆除相反的步骤安装。
01MEC-1186
01MEC-1187
8. 部件的更换 QD145-21
582 NXT II 机械手册
MEMO:
QD145-21 9. 调整
NXT II 机械手册 583
9. 调整
9.1 机上 PAM （测定贴装精度）
在此，就机器上的 PAM （Placing Accuracy Measurement software）进行说明。另外，机
上 PAM 测定操作请在本公司以及代理店的工程师、或者在通过 PAM 测定的培训人员的指示下
进行操作。
关于带元件侧面识别功能的机上 PAM 测定方法，用与不带元件侧面识别功能的同类工作头的
同样方法可以测定。
从软件版本 V5.11 开始变更了 PAM 测定的使用治具。不能使用至今为值所使用的治具平板
(AA01B**)、玻璃元件 (PZ1460*)。请使用与软件版本相符的治具。
9.1.1 准备物品
PAM 测定时需要以下所列举的部件和治具 （选项）。
测定 H01、H02、H02F、H04、H04S、H04FS、H08M、G04、G04F、OF 工作头时
软件版本 V5.11 以后的时候
单双搬
运轨道
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA94E** 全工作头通用
NXTBAS185
01MEC-0625
