QD145-21 8. 部件的更换 NXT II 机械手册 501 10.拧松螺栓 (4 根 )，拆下 灯具单元。 11.按照与拆下时相反的顺序安装新的单元。 注意 )请在相机单元的前端装有的定位栓碰到灯具单元为止，向前滑动后固定相机单元。 12.将主电源开关 ON 后接通模组的 电源。 13.插入模组。 （参 考 「5.1 模 组的拉出 / 插 入」 ） 14.如果是无元件相机模组，请在模组上安装 V 12 工作头并测定模组相机固有值…
8. 部件的更换 QD145-21
500 NXT II 机械手册
8. 拧松螺栓(2根)帽和六角螺栓(2根)、将相机向后方滑出并取下。
注意 )请绝对不要松动相机单元的螺栓和定位栓。
9. 拆下灯具单元的连接线插座。
1;70&$6E
Ⳍᴎऩܗ
݁㾦㶎ᷧ
㧔Փ⫼0݁㾦ᡇ㧕
㶎ᷧᐑ
㧔Փ⫼0݁㾦ᡇ㧕
QD145-21 8. 部件的更换
NXT II 机械手册 501

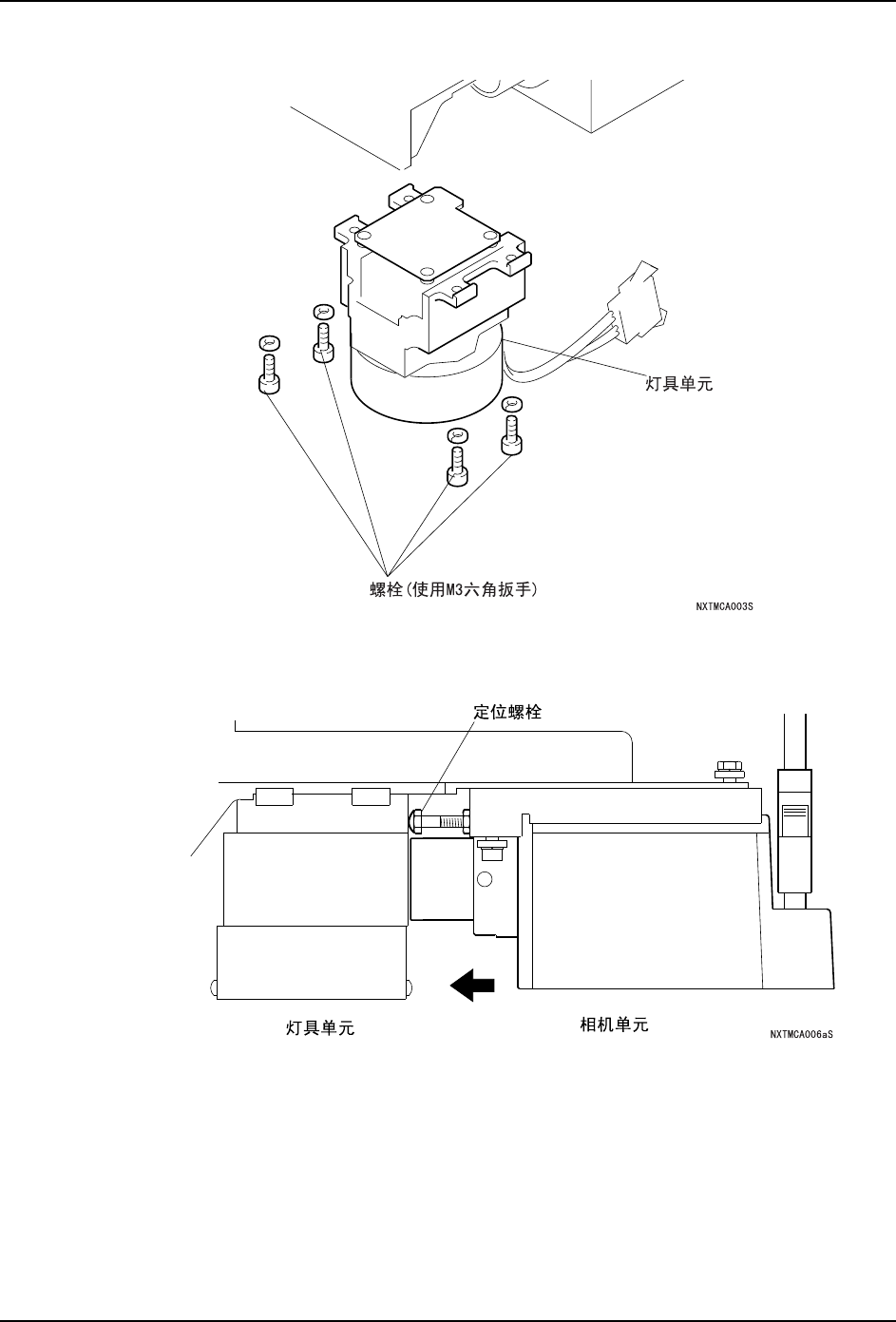

10.拧松螺栓 (4 根 )，拆下灯具单元。
11.按照与拆下时相反的顺序安装新的单元。
注意 )请在相机单元的前端装有的定位栓碰到灯具单元为止，向前滑动后固定相机单元。
12.将主电源开关 ON 后接通模组的电源。
13.插入模组。（参考 「5.1 模组的拉出 / 插入」）
14.如果是无元件相机模组，请在模组上安装 V12 工作头并测定模组相机固有值。关于测定
方法请参考 [NXT IIc 系统手册 ] 中的 [ 附属软件 ] 中的 [ 固有值管理 ]。
备注 )如果发生 ( 错误编码 80001941) 的错误时 , 请与本公司或代理店联系 .
8. 部件的更换 QD145-21
502 NXT II 机械手册
8.3 元件排出传送带的更换
8.3.1 操作时间
卸下单元→安装单元为止 3 分种。
8.3.2 更换方法
1. 将单元卸下时，一边拉夹紧板，一边水平地向己方拉出。
2. 与元件排出传送带的下部的导轨与料站托架的滑槽相吻合插入。
3. 一边将夹紧板向图的方向拉一边滑动单元。请确实押入到底以后再放开夹紧板。请确认
前侧部的插头确实地插入到料站托架侧的插座中。
།㋻ᵓ
1;753&6D
1;753&6D
ᇐ䔼
կ᭭ᠬᶊ
ܗӊᥦߎӴ䗕ᏺ
կ᭭ᠬᶊⱘ⒥ῑ
1;753&6D
།㋻ᵓ
