5. 基本操作 QD145-21 164 NXT II 机械手册 3. 请调节摇柄使料盘单元－ LT 的滚轮和料站基座的导槽保持同一高 度。 4. 慢慢地推料盘单元 -LT，直到插入模组最 里面。正确安装后料盘单元－ LT 和基座将锁定 在一起。 5. 请安装外置型废料带箱。 6. 请选择手动指令的信息图标，按下 OK 按键。 7. 确认安装的料盘单元 -LT 的单元版本，请参照版本升级报告的版本对照表确 认与机器版 本的组合是否正确。…
QD145-21 5. 基本操作
NXT II 机械手册 163

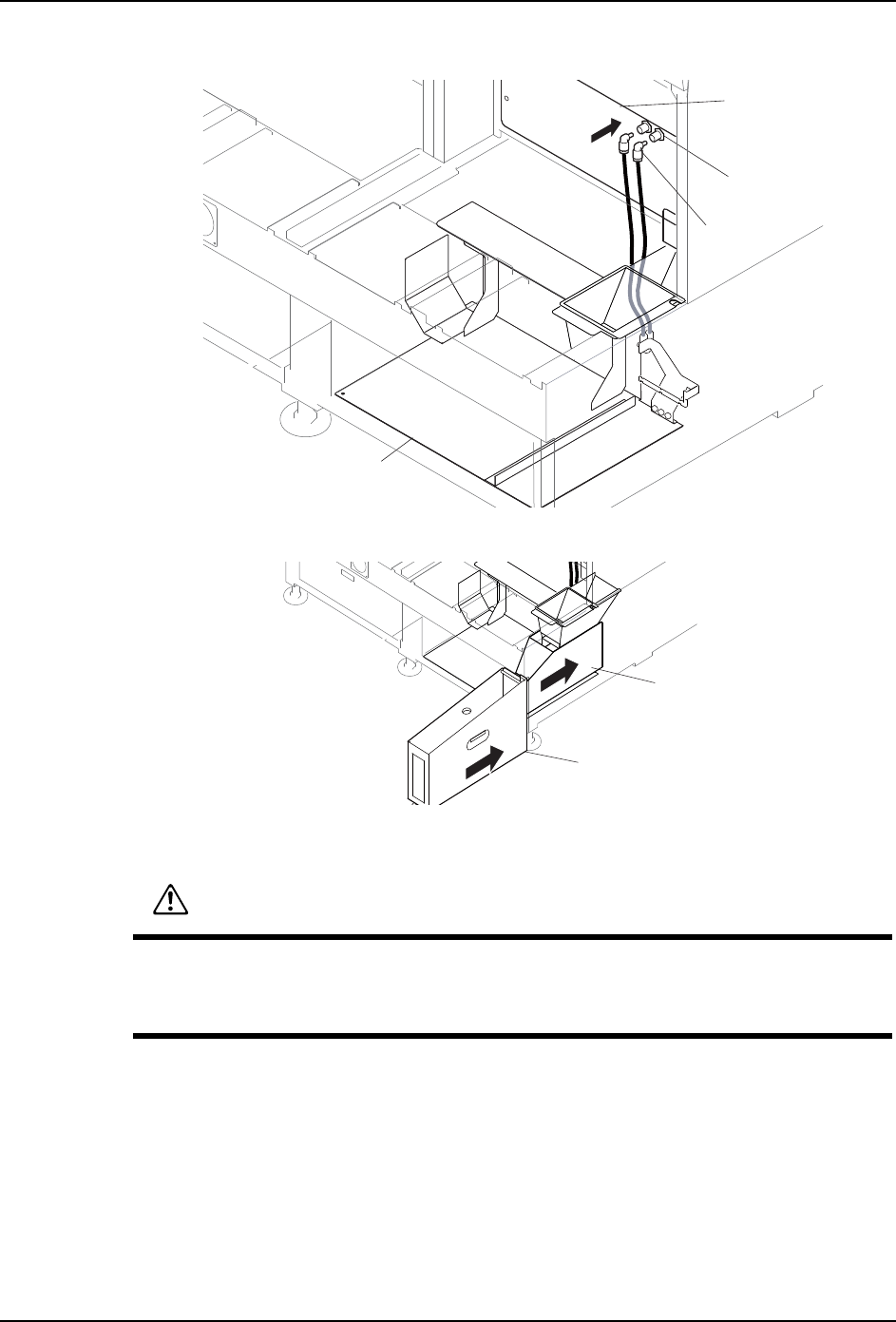

21.请将从基座内废料带输送槽面露出的空气管的插头插入到模组前面盖板的插座内。
22.请把废料带箱放入基座内。请安了料盘单元 -LT 之后，安外边间隔用废料带箱。
安装方法
1. 打开主开关，将需安装料盘单元 -LT 的模组的操作画面调到 START 等待状态。
2. 将料盘单元 -LT 推到模组正前方。
01MEC-0848S
ᦦ༈
ᦦᑻ
Ⲫᵓ
ᑻݙᑳ᭭ᏺ໘⧚ῑ
01MEC-0845S
ᑳ᭭ᏺㆅ
㕂ൟᑳ᭭ᏺㆅ
注意
如果装有料盘时，请不要移动、安装、拆除料盘单元 -LT。有可能使元件移位或从料盘
中倒出。
安装、拆卸料盘单元 -LT 时需要小心仔细。如果用力过猛的话，就有可能损伤机器。
5. 基本操作 QD145-21
164 NXT II 机械手册
3. 请调节摇柄使料盘单元－ LT 的滚轮和料站基座的导槽保持同一高度。
4. 慢慢地推料盘单元 -LT，直到插入模组最里面。正确安装后料盘单元－ LT 和基座将锁定
在一起。
5. 请安装外置型废料带箱。
6. 请选择手动指令的信息图标，按下 OK 按键。
7. 确认安装的料盘单元 -LT 的单元版本，请参照版本升级报告的版本对照表确认与机器版
本的组合是否正确。组合不正确的时候请进行料盘单元 -LT 的版本升级。
备注 )版本升级方法的详细内容，请参照 「辅助软件」的 [ 在线监视器 ]-[ 手册 ]-[10 各种
单元软件的更新 ]。
0(&6
ᯏⴎঋݹⲺ┐䖤
᷺
ᯏㄏะᓝሲ″
警告
在安装料盘单元 -LT 时，请确保料盘单元 -LT 和基座之间无人。如果有人将有可能造
成重伤或被压死的严重后果。
01MEC-0575
QD145-21 5. 基本操作
NXT II 机械手册 165

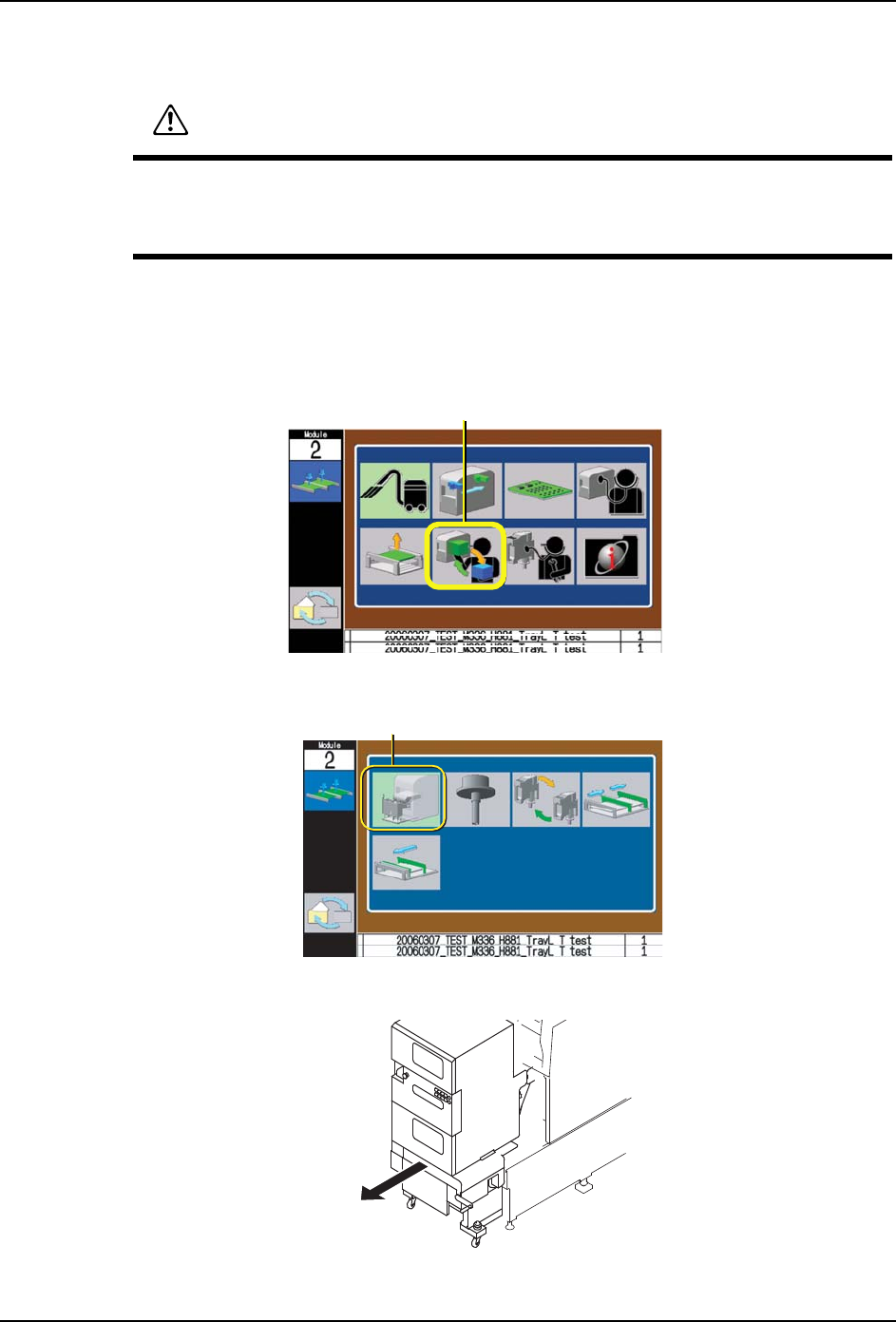

拆除方法
1. 使模组停止运转，使其处于 START 等待状态。
2. 按下 「MANUAL」按钮后画面显示为手工指令。
3. 使用箭头键，选择更换单元小图标。按下 「OK」按钮后画面显示为更换选项画面。
4. 选择料站托架更换小图标，按 [OK］键后料盘单元 -LT 被解锁。
5. 拆除外置型废料带箱，松开脚轮，将料盘单元 -LT 从模组中慢慢地拉出。
注意
如果装有料盘时，请不要移动、安装、拆除料盘单元 -LT。有可能使元件移位或从料盘
中倒出。
安装、拆卸料盘单元 -LT 时需要小心仔细。如果用力过猛的话，就有可能损伤机器。
6<66
ᤶऩܗ
6<66
ᤶ᭭キᠬᶊ
01MEC-0576
