QD145-21 4. 传感器配置图 NXT II 机械手册 63 4.3.5 H08M 工作头、H08MQ 工作头 备注 )插图是 H08MQ 工作头。H08M 工作头也是同样的配置。 No. 地址 信号名 1* X100 确认销夹紧上升端 2* X101 确认销夹紧下降端 3* X102 确认销松开 01NST -2602 10 11 12 2 8 9 5 4 7 6 14 15 13 16 1 3 6 8 9 5
4. 传感器配置图 QD145-21
62 NXT II 机械手册

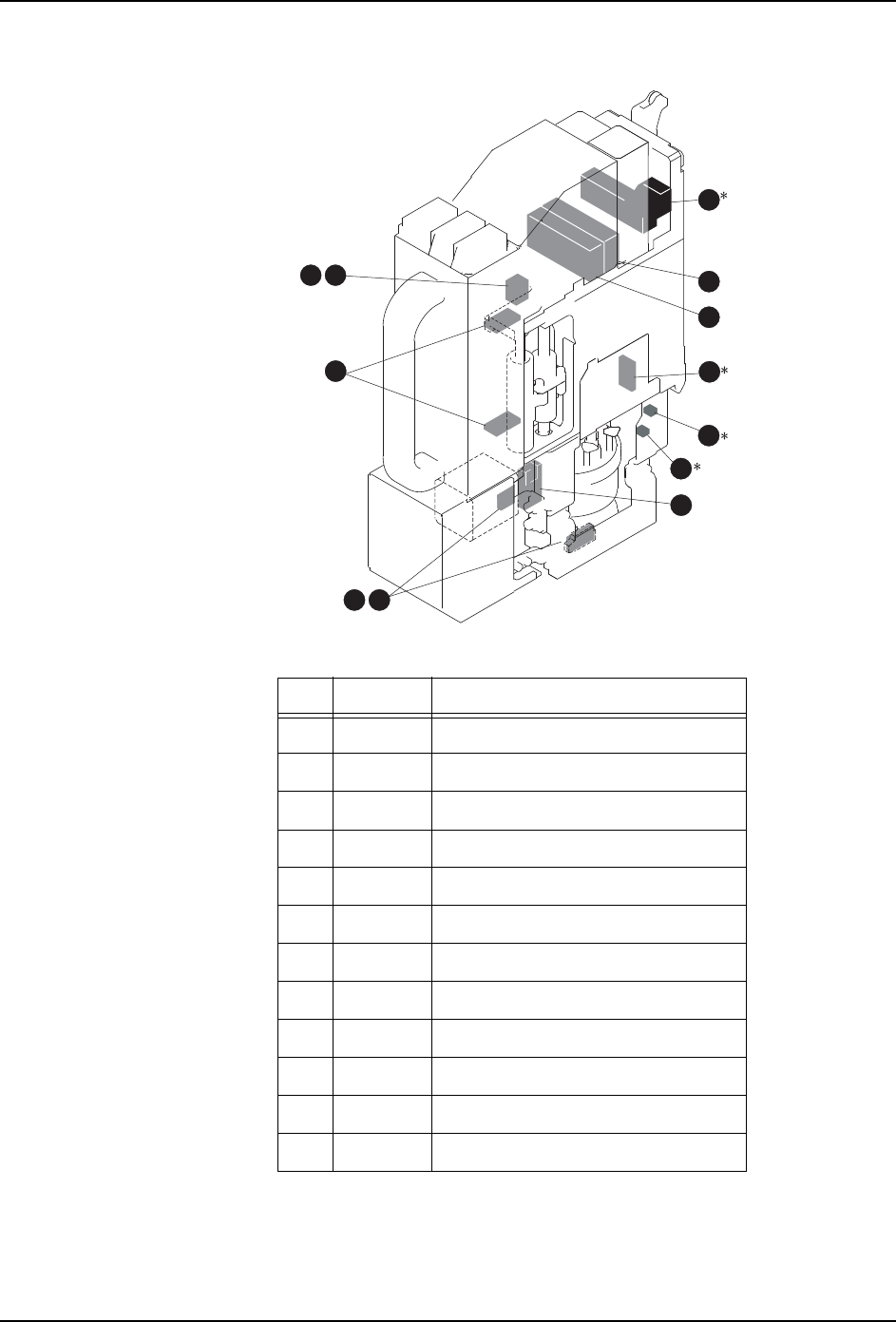

4.3.4 H08 工作头、H08Q 工作头
备注 )插图是 H08Q 工作头。H08 工作头也是同样的配置。
*: 搭载自动支撑销功能 （选项）的工作头时。
**: 只对应 H08 工作头。
No. 地址 信号名
1* X100 确认销夹紧上升端
2* X101 确认销夹紧下降端
3* X102 确认销松开
4 X103 吸嘴下降手柄 OFF 确认
5 X104 有无吸嘴传感器
6** X108 有无元件传感器
7 X109 确认手柄返回传感器 ( 原点位置 )
8** X110 负压确认 （橙）
9 X111 负压确认 （红）
10* Y100 夹紧下降指示
11 Y101 真空破坏
12 Y103 吸嘴清洁
01NST-0182
10
7
1
3
4
65
9
8
12
2
11
QD145-21 4. 传感器配置图
NXT II 机械手册 63

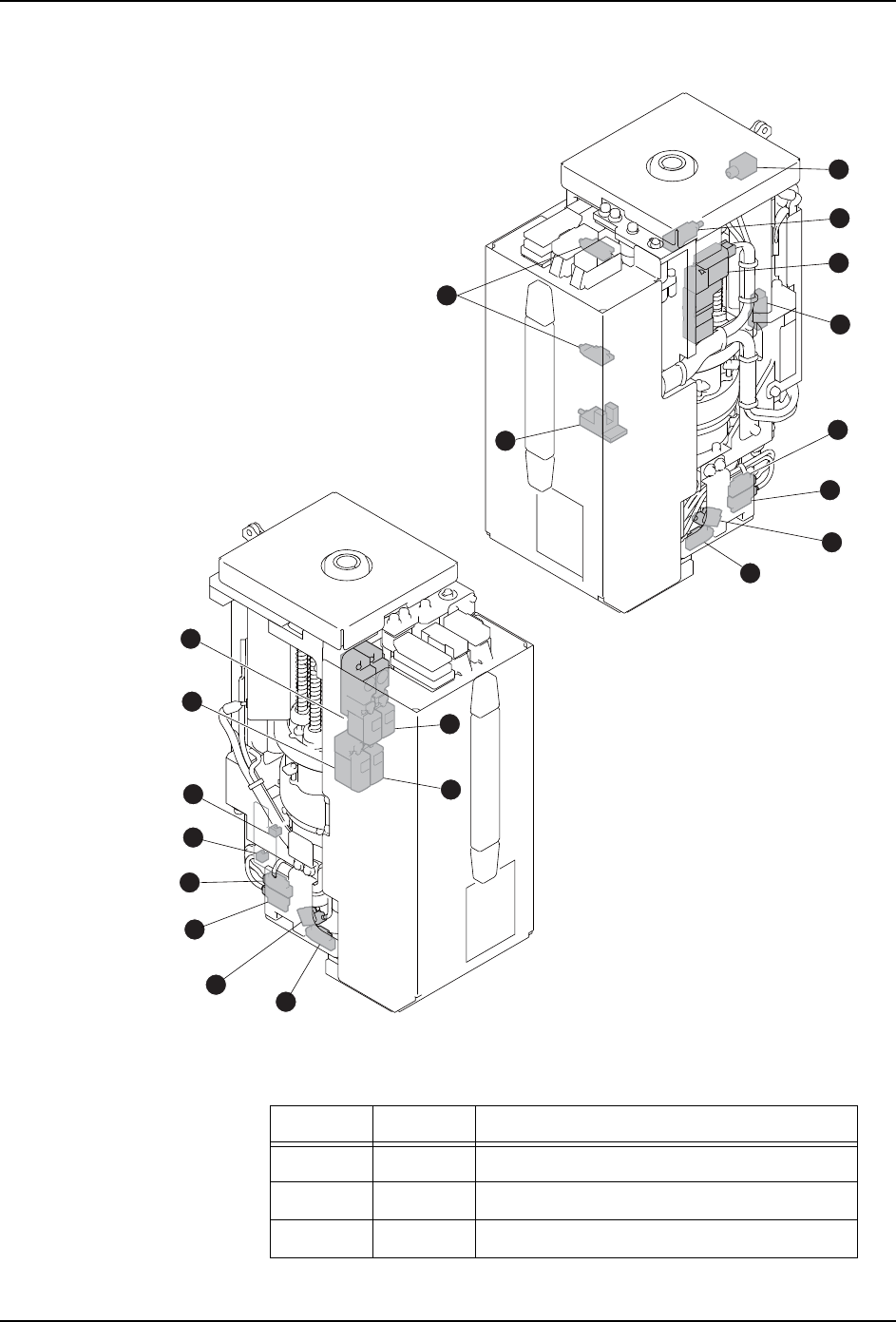

4.3.5 H08M 工作头、H08MQ 工作头
备注 )插图是 H08MQ 工作头。H08M 工作头也是同样的配置。
No. 地址 信号名
1* X100 确认销夹紧上升端
2* X101 确认销夹紧下降端
3* X102 确认销松开
01NST-2602
10
11
12
2
8
9
5
4
7
6
14
15
13
16
1
3
6
8
9
5
4. 传感器配置图 QD145-21
64 NXT II 机械手册
*: 搭载自动支撑销功能 （选项）的工作头时。
**: 只对应 H08MQ 工作头。
4 X103 吸嘴下降手柄 OFF 确认
5 X104 有无吸嘴传感器
6 X108 搬运高度上确认传感器
7 X109 确认手柄返回传感器 ( 原点位置 )
8 X10A 搬运高度下确认传感器
9 X10B IPS 背景上升确认传感器
10 X10C 气缸返还确认传感器
11 X110 负压确认 （橙）
X111 负压确认 （红）
12* Y100 夹紧下降指示
13 Y101 真空破坏
14 Y103 吸嘴清洁
15 Y10C 搬送高度下降指示
16** Y10D IPS 背景下降指示
No. 地址 信号名
