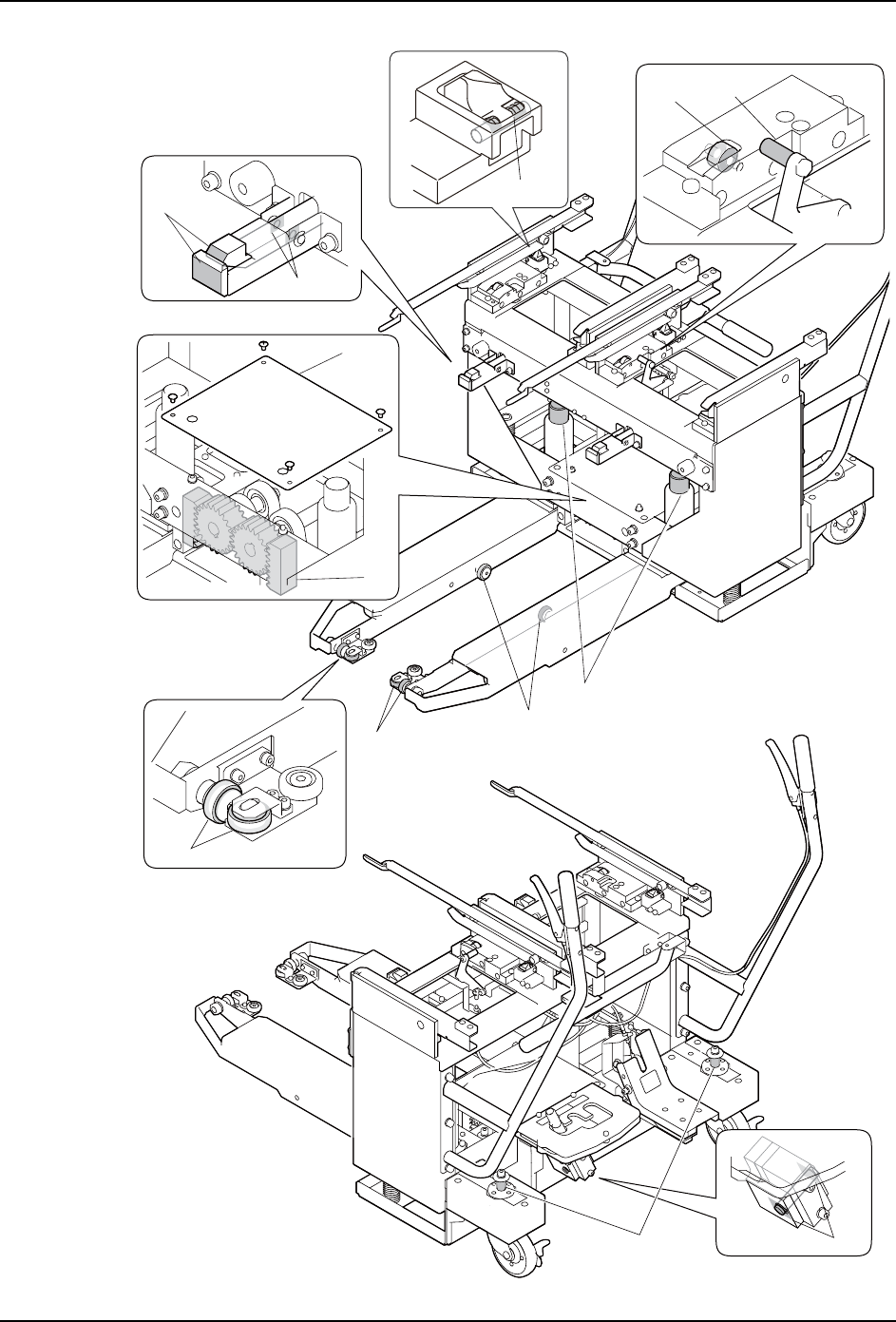

6. 预防保养 QD145-21
388 NXT II 机械手册
01MEC-1058Sa
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(5)
(5)
(8)
(9)
(10)
ⴌᶵ
ሯᓊᯏᯍශᢎᷬ
PCU-2
1P
QD145-21 7. 消耗品的更换
NXT II 机械手册 389
7. 消耗品的更换
7.1 关于消耗品
消耗品就是伴随着机器的运转而损耗的物品，即使在机器的保修期内也收费。
关于作为消耗品的部件，请参考机器和各个单元的 「PARTS LIST」。
7.2 搬运轨道传送带的更换
7.2.1 更换时期
电路板搬运异常时。
7.2.2 更换方法
请同时更换基准侧、从属侧的搬运轨道传送带。
备注 )在此，记述了 M6-2(SP) 模组双搬运轨道上的更换方法。对于 M6-2(SP) 模组单搬运轨
道、M6-2 扩张搬运轨道、M3-2 模组搬运轨道的搬运轨道传送带的更换方法也是同样的。
M6-2 扩张搬运轨道时，请将搬运轨道盖板拆除后作业。详细请参考 ( 详细请参考「8.25
拆除 M6-2 扩张搬运轨道模组的搬运轨道盖板」）

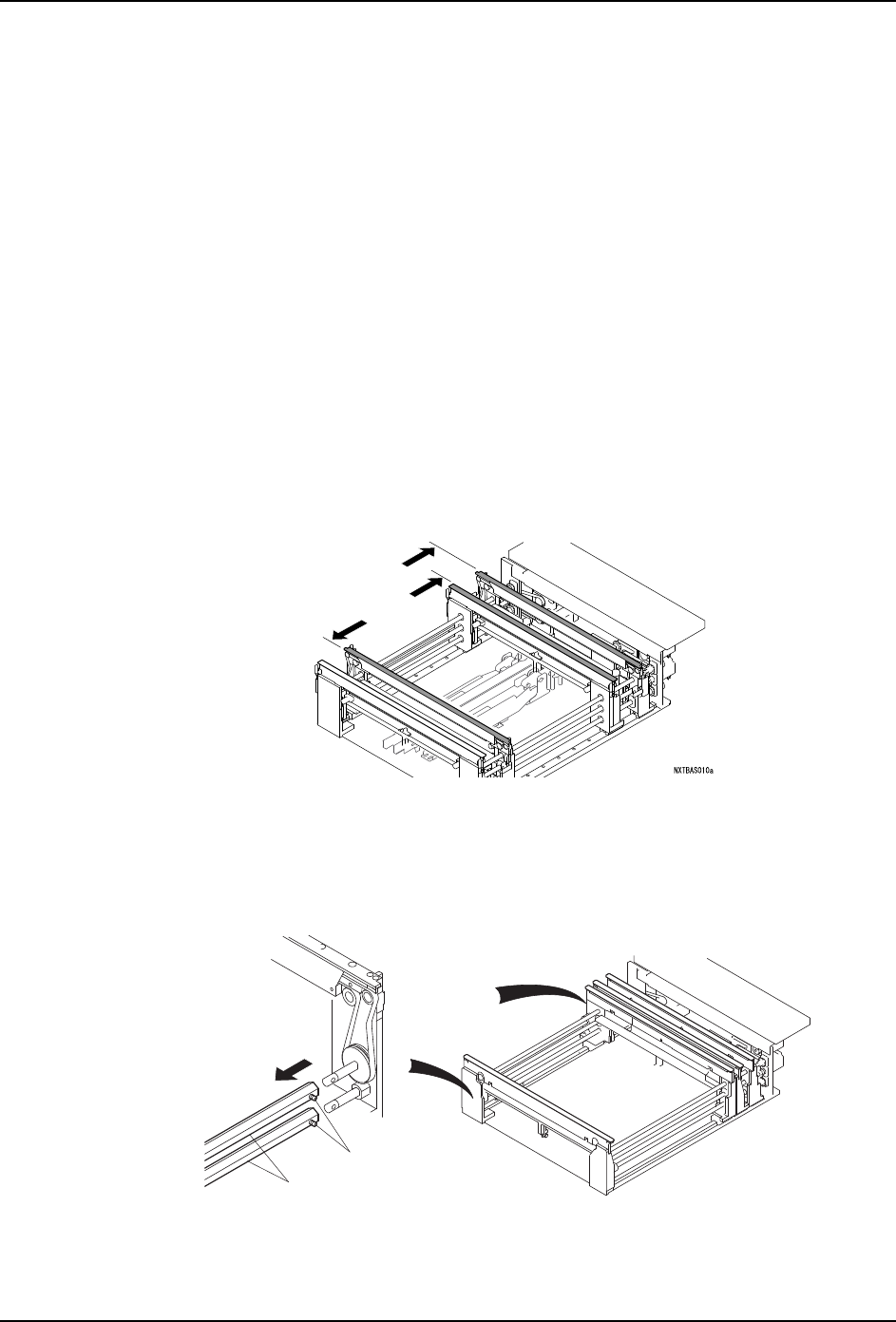

1. 请将轨道移动到便于更换传送带的位置。
2. 请拉出模组。（参考 「5.1 模组的拉出 / 插入」）
3. 将主电源开关 OFF。
4. 请拧松通道 1 和通道 2 用的六角棒面前和里端的安装螺丝。错开六角棒， 腾出使传送带
通过的空间。
NXTBAS011Sb
ᅝ㺙㶎ϱ
݁㾦Ầ
7. 消耗品的更换 QD145-21
390 NXT II 机械手册
5. 拧松张力滑轮，使传送带放松。
6. 请取下电路板导轨。
注意 )固定电路板压板的螺栓附有挡圈。请注意不要丢落挡圈。
7. M6-2 扩张搬运轨道的时候，请取下中央和左右两侧的电路板导轨。
a. 请拆除螺栓，取下传感器部盖板。
b. 请拆除螺栓，取下电路板导轨。
NXTBAS014Sb
⬉䏃ᵓय़ᵓ
⬉䏃ᵓᇐ䔼
˄Ңሲջ˅
⬉䏃ᵓᇐ䔼
˄෎ޚջ˅
01MEC-1180
