QD145-21 6. 预防保养 NXT II 机械手册 309 6.10.10 V12 工作头的加油 备注 )对于加油量少 的加油作业，推荐使 用治具的注射筒 （S61439） 。在注射筒上有刻度， 请作为加油量的基准。 1. 请拆下贴装工作头。( 详细请参考 「5.8 贴装工作头的拆除 / 安装」 ） 2. 请取下贴装工作头侧盖板。 3. 旋转 R 轴，使工作头部与本体上附带的三角标记的位置对齐。 注意 )请在 Z 轴降低的状态下不…
6. 预防保养 QD145-21
308 NXT II 机械手册
01MEC-0195d
1
2
3
0.69 Nm
QD145-21 6. 预防保养
NXT II 机械手册 309
6.10.10 V12 工作头的加油
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 请拆下贴装工作头。( 详细请参考 「5.8 贴装工作头的拆除 / 安装」）
2. 请取下贴装工作头侧盖板。
3. 旋转 R 轴，使工作头部与本体上附带的三角标记的位置对齐。
注意 )请在 Z 轴降低的状态下不要旋转 R 轴。

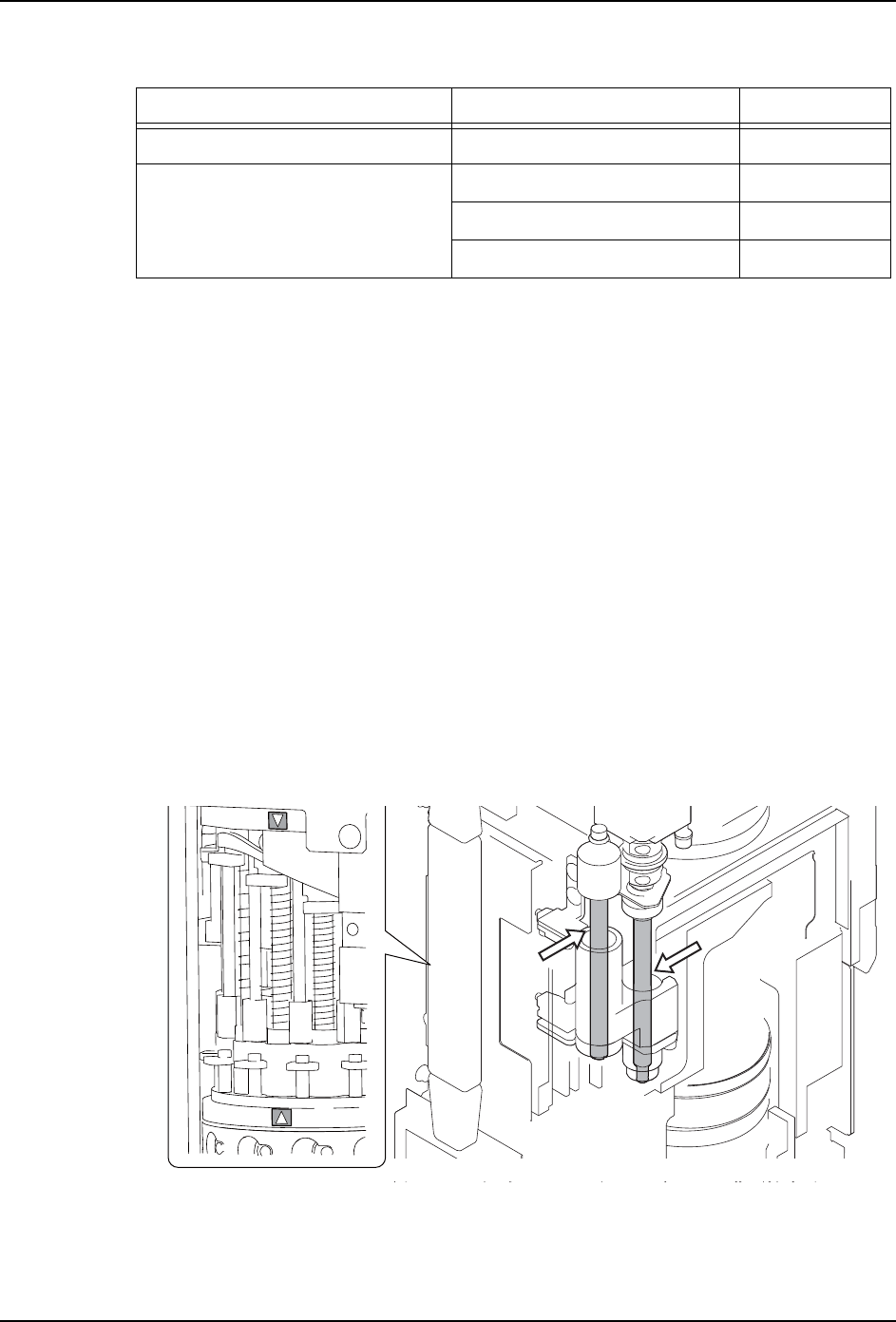

4. 用清洁的布，擦去Z轴滚珠丝杆(1)和Z轴导向轴（2）的旧润滑油和污垢。
5. 取 0.058cc 的 NS7 或者 SRL 到毛刷上。
6. 请用刷子在 Z 轴滚珠丝杆 (1) 上均匀地涂敷润滑油。
7. 请取 0.064cc 的 Daphne Exponex No.2 到毛刷上。
8. 请用刷子在 Z 轴导向轴 (2) 上均匀地涂敷润滑油。
9. 用手动将 Z 轴上下移动，使润滑油循环。
10.用清洁的布，擦去渗出的多余的润滑油。
11.请取下侧盖板。

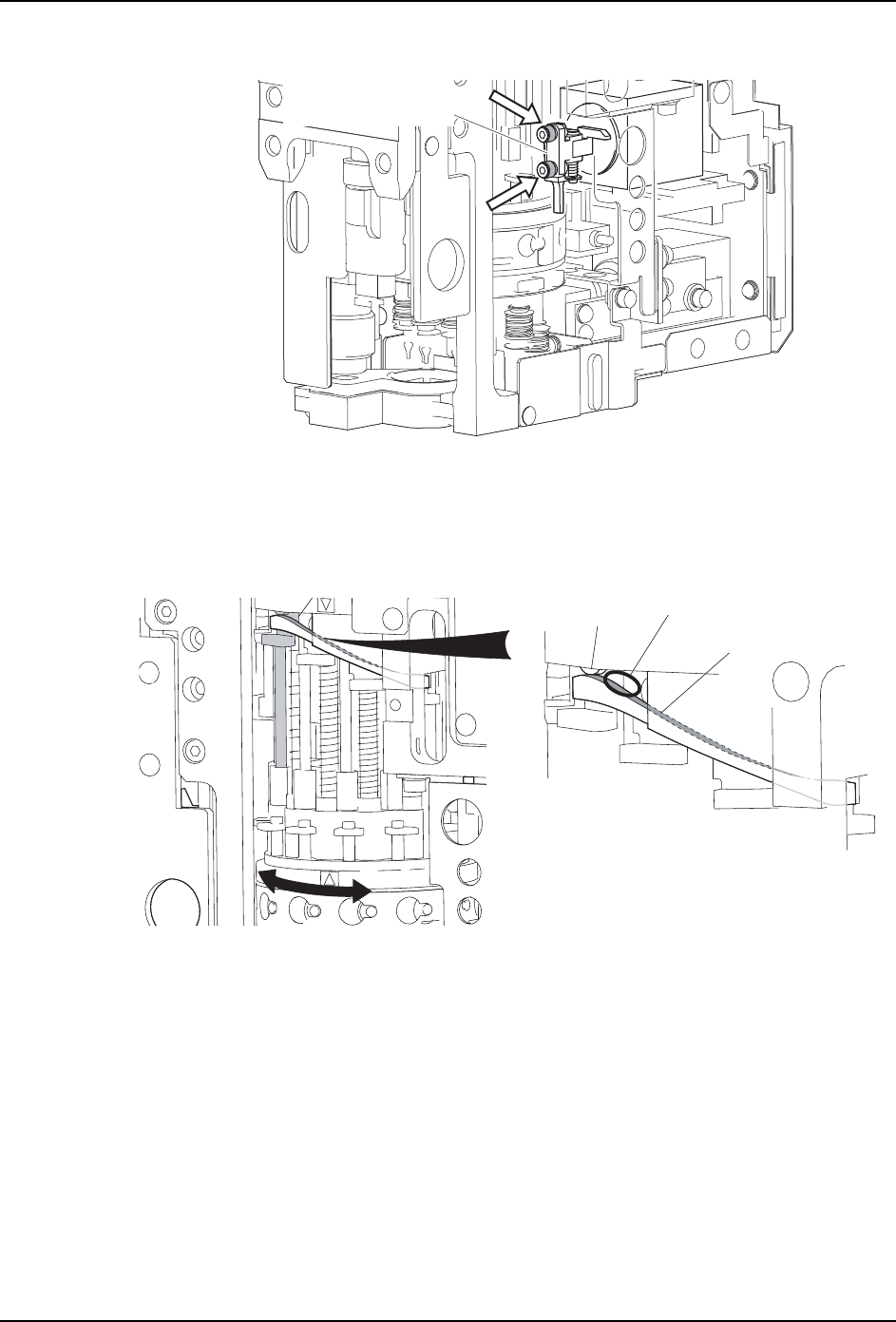

12.用绵棒擦去机械阀驱动用凸轮推杆 （3）的污垢。
13.请使用绵棒在机械阀驱动用凸轮推杆 （3）的内部和外周涂敷 0.004cc 的 Daphne Ex
-
ponex No.2。
润滑油 加油处 加油量 （cc）
NS7 （NSK）或者 SRL （协同油脂） (1) Z 轴滚珠丝杆 0.058
Daphne Exponex No.2( 出光 ) (2) Z 轴导向轴 0.064
(3) Z 轴导向轴 0.004
(4) 机械阀驱动用凸轮推杆 0.01
1
2
01NST-0883a
6. 预防保养 QD145-21
310 NXT II 机械手册
14.使用绵棒擦去渗出的多余的润滑油。
15.请移动任意的升降杆到凸轮槽的槽 （4）入口附近。
16.请使用棉棒，涂敷 0.01cc 的 Daphne Exponex No.2 到凸轮槽的槽 （4）入口部分。
17.用手动将 R 轴在 90 度以上的范围内往复旋转，使润滑油粘合在升降杆的凸轮推杆上的
凸轮槽的槽全体部分。
18.为了使润滑油粘合，请将付着在使用的升降杆等上的多于的润滑油用清洁的布擦去。
3
3
01NST-0885S
ᴎẄ䯔偅ࡼ⫼䕀㞖
01NST-0951S
⍺⒥⊍⍖ᭋ䚼ߚ
ߌ䕂ῑⱘῑ
ߌ䕂ᴚ
