5.8.2 拆除方法
贴装工作头和吸嘴置放台使用相互对应的型号和组合。
1. 停止模组的运转，使其处于 START 等待状态。
2. 按下操作面板的 「MANUAL」按钮。显示出手工指令。
3. 使用箭头键，选择更换单元小图标。按下 「OK」按钮。
4. 使用箭头键，选择更换贴装头小图标。按下 OK 按键。
5. 按下 START 按钮后，贴装工作头移动到更换位置， 贴装工作头的电源被切断。
备注 )在模组上搭载有料盘单元 -L 时，此时显示出拆除料盘单元的向导画面。
6. 在确认模组前侧是否有障碍物以后按下 「OK」按钮。夹紧被解除后，模组自动向前移动
一些距离。
备注 )模组没有被松开时，请依据所显示的信息调查原因。在 M3-2 模组上，可以考虑是 XS
轴的位置不正确 ( 突入相邻的模组内 ) 等原因。
6<66
ᤶऩܗ
注意
按下 「OK」按钮后，模组主体会向己方前进几厘米。请注意不要碰到身体或其他障碍
物。
QD145-21 5. 基本操作
NXT II 机械手册 181
7. 请握住模组的手柄，慢慢地将模组拉出到阻停块的位置。
8. V12 工作头使用附带元件侧面识别功能的工作头，在将搬运轨的最大宽度指定为 230mm
以下进行运用时，请移动到贴装工作头的位置。（详细请参考 「5.8 贴装工作头的拆除
/ 安装」）
9. 请从贴装工作头上拆下导线插头。V12 工作头时，请按照插头 1、插头 2、插头 3 的顺序
进行拆除。
警告
在将几台模组处于半拉出的状态时，可以拉出的模组台数有限制 （在 4M-2 基座上 M3-
2 的模组到 2 台为止）。
当超出限制台数拉出模组时，机器整体会向前倾斜，有可能受到打击等伤害。
注意
请不要将手指放入到模组侧面的侧盖板和基座的空隙中。拉出模组时，有可能夹住手
指。
拉出 / 插入模组时，请不要强行拉出或压入而撞到停止块上。请慢慢地移动。有可能
导致机器的安装位置偏移。
在料盘单元 -M、料盘供料器、部件排出搬运轨安装的状态下，进行拉出 / 插入模组的
时候，请慢慢地移动，操作后请确认元件的状态。有元件偏移或从料盘飞出的可能性。
01MEC-0838S
ᦦ༈
ᦦ༈
9Ꮉ༈!
ᦦ༈
ᦦ༈
5. 基本操作 QD145-21
182 NXT II 机械手册
10.抓住贴装工作头的手柄。拉起拉杆并向左倾倒。把贴装工作头向己方拉出，从吸嘴头上
卸下。
备注 )有时因残留在贴装工作头内部的真空而使工作头和吸嘴头较难脱离。此时，请将工作
头向上方稍微滑动一些后放掉真空。
带有 PH2 传感器的模组时，请不要将贴装工作头向己方过分倾倒。贴装工作头有可能碰到
PH2 传感器。

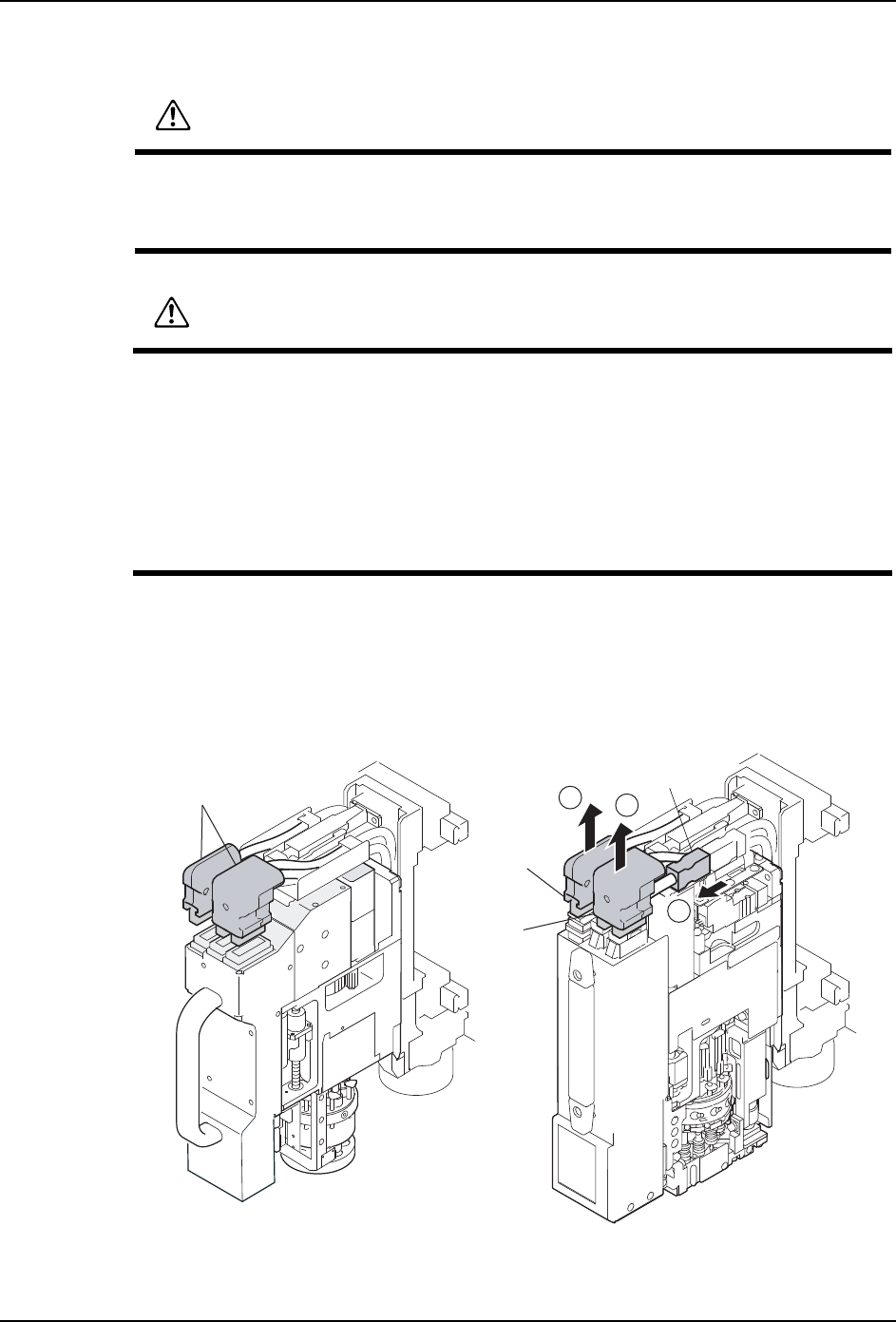

1;73+'6E
ᢝᴚ
䌈㺙Ꮉ༈
注意
进行拆卸 · 安装请注意贴装工作头不要碰撞到 PH2 传感器。因为有可能造成传感器或
者其他部件的损伤。
贴ᕤస头
PH2传ឤჾ
01MEC-1237S
