QD145-21 6. 预防保养 NXT II 机械手册 373 检查 · 调整方法 1. 请准备张力仪。 2. 请在皮带的跨度中央测定张力，确 认测定值在公差范围以内。 3. 测定值在公差范围以外时，请按照 以下要领调整到规定张力。 a. 请松开张力轮支架的固定螺栓。 b. 旋转调节螺栓，使其达到规定值进 行调整。 c. 请拧紧张力轮支架的固定螺栓。 d. 请再次测定皮带张力，确认是否在 公差范围内。 ᓴ䕂 ᓴ䕂 ᓴҾ 01ME…
QD145-21 6. 预防保养
NXT II 机械手册 373
检查 · 调整方法
1. 请准备张力仪。
2. 请在皮带的跨度中央测定张力，确认测定值在公差范围以内。
3. 测定值在公差范围以外时，请按照以下要领调整到规定张力。
a. 请松开张力轮支架的固定螺栓。
b. 旋转调节螺栓，使其达到规定值进行调整。
c. 请拧紧张力轮支架的固定螺栓。
d. 请再次测定皮带张力，确认是否在公差范围内。
ᓴ䕂
ᓴ䕂
ᓴҾ
01MEC-0216Sa
(A)
(A)
㧨ঠᨀ䖤䔼䘧㧪
01MEC-0215Sb
ᕖ࣑䖤രᇐඍ
രᇐ㷰ṉ
രᇐ㷰ṉ
䈹᮪㷰ṉ
1P
1P
6. 预防保养 QD145-21
374 NXT II 机械手册

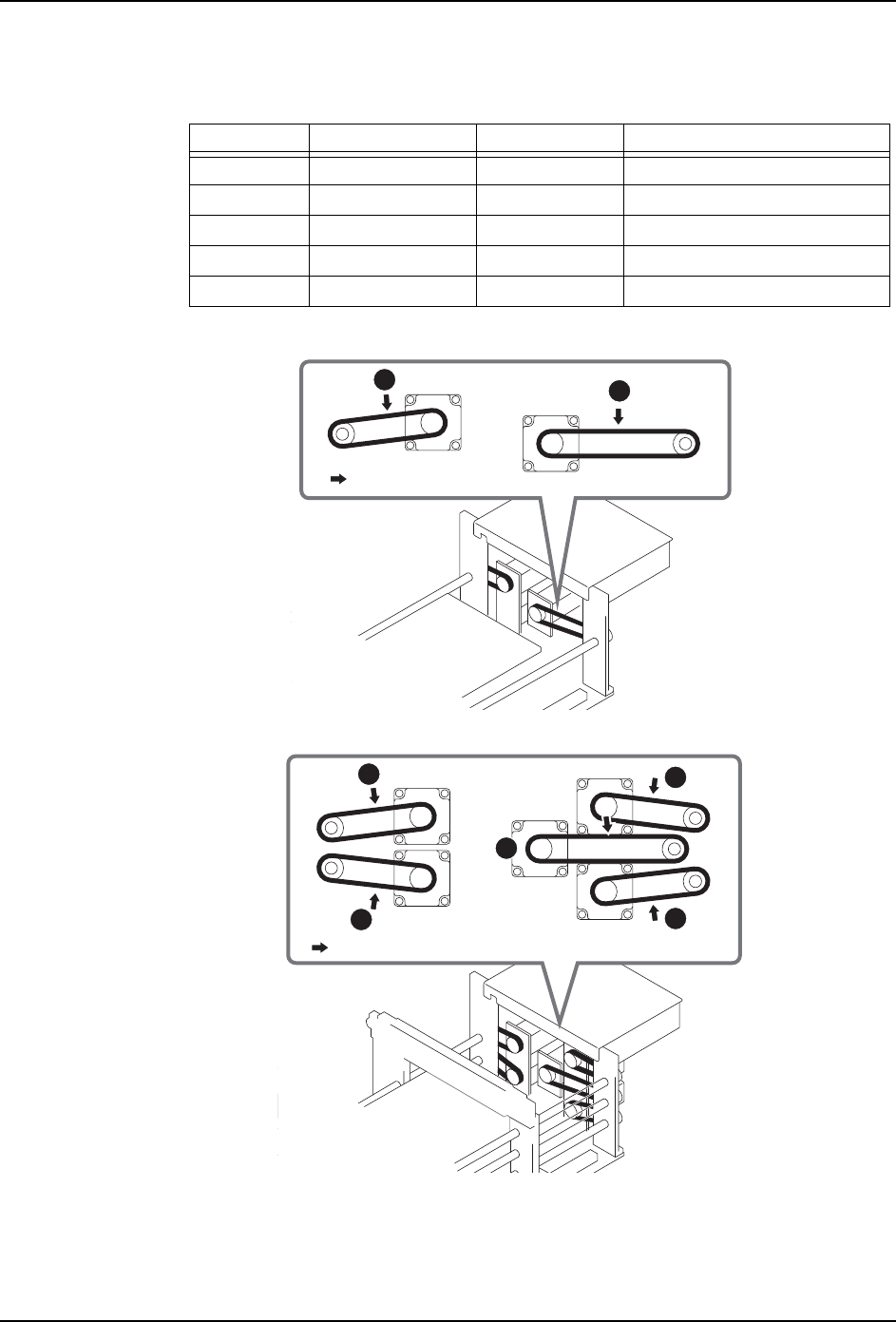

6.11.16 搬运轨马达 · 调宽马达皮带张力的检查 · 调整
M3-2 模组单 · 双搬运轨的规定张力
图中记号 调整时张力 (Hz) 公差范围 (Hz) 备注
A 398±10 233 ～ 408 通道 1 搬运用
B 398±10 233 ～ 408 通道 2 搬运用
C 409±10 234 ～ 419 通道 2 调整基准轨道宽度用
D 171±10 97 ～ 181 通道 1 调整宽度用
E 409±10 234 ～ 419 通道 2 调整从属轨道宽度用
01MEC-0416Sa
䋼ऩᨀ䖤䔼䘧䋾
㧦⌟ᅮഄᮍ
A
D
01MEC-0415Sa
A
B
E
C
D
䋼ঠᨀ䖤䔼䘧䋾
㧦⌟ᅮഄᮍ
