6. 预防保养 QD145-21
338 NXT II 机械手册
6.10.23 料盘单元 -LT 料盘托架背面胶片的检查 · 更换
料盘托架背面胶片的确认
1. 请准备确认的料盘托架。
2. 胶片贴在料盘托架背面。请确认胶片表面是否有剥落、破损等。如果胶片表面有剥落、
破损等，请贴换胶片。
3. 请确认全部的料盘托架。
料盘托架背面胶片的更换
如果料盘托架背面的胶片表面有剥落、破损等，请贴换胶片。
1. 请将料盘托架反转、剥下更换的胶片。
2. 请使用脱脂剂等，擦去粘贴胶片的表面的污垢和油迹。
3. 请剥下胶片背面的衬纸，把下图的位置做为基准，将胶片粘贴在料盘托架背面。
注意 )请在粘贴胶片时不要让气泡和异物进入。使用平板等工具的话气泡难以进入。
30MEC-0298
30MEC-0299S
94
mm
8.5
mm
94
mm
8.5
mm
⢶
图号2<
QD145-21 6. 预防保养
NXT II 机械手册 339

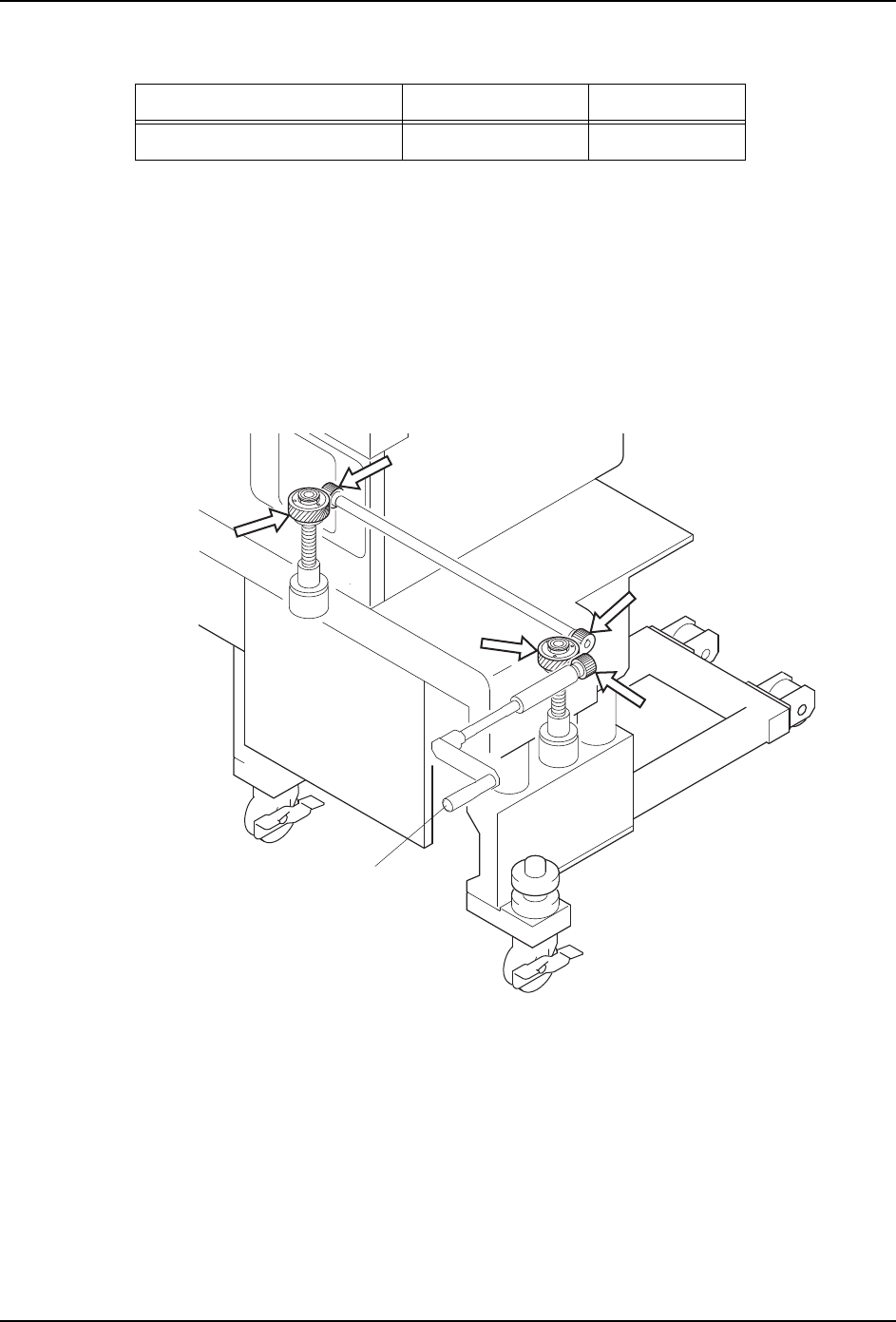

6.10.24 料盘单元 -LTC 的加油
〈TZ1/TZ2 轴滚珠丝杆〉
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 将料盘单元 -LTC 从模组上拆下来。( 详细请参考 「5.7 料盘单元 -LTC 的拆除 / 安装」)
2. 请拆除料盘单元 -LTC 的盖罩。( 详细请参考 「8.24 拆下料盘单元 -LTC 盖板」)
3. 请拆除左侧面的盖罩。
4. 用清洁的布，擦去 TZ 轴滚珠丝杆的污垢。
5. 用润滑油枪对 TZ 轴滚珠丝杆的吸嘴各加 0.5cc 的 Daphne Exponex No.2。
6. 用清洁的布，擦去渗出的多余的润滑油。
7. 请安装料盘单元 -LTC 的盖罩。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) TZ1/TZ2 轴滚珠丝杆 0.5
30MEC-0580a
0.88 Nm
01MEC-0510
6. 预防保养 QD145-21
340 NXT II 机械手册
〈升降部齿轮〉
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 将料盘单元 -LTC 从模组上拆下来。( 详细请参考 「5.7 料盘单元 -LTC 的拆除 / 安装」)
2. 请拆除料盘单元 -LTC 的盖罩 ( 右侧、左侧 )。( 详细请参考 「8.24 拆下料盘单元 -LTC
盖板」)
3. 用清洁的布，擦去料盘箱部齿轮的污垢。
4. 取 0.92cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子对升降部的齿轮均匀地涂敷润滑油。
6. 用手动旋转手柄数次，使润滑油循环。
7. 用清洁的布，擦去渗出的多余的润滑油。
8. 请安装料盘单元 -LTC 的盖罩。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 料盘箱部齿轮 0.92
01MEC-0511S
