QD145-21 5. 基本操作 NXT II 机械手册 129 4. 如果再次安装 PCU 导轨，请一边旋转 3 个高度调整螺栓一边按步骤 1 与标注的 PCU 导轨 前侧的位置对齐。 5. 在与 PCU 导轨的位置对齐的状态下，与安装 PCU 导轨的高度对齐。在前侧请将止动螺栓 上面碰到基座底部的高度，后侧到 筋板的高度为止旋转 3 个高度调整螺栓。 6. 请用紧固螺母固定 PCU 导轨前面的调整螺栓，将 PCU 导轨后侧固定在筋板…
5. 基本操作 QD145-21
128 NXT II 机械手册
11.请按照步骤 7 松开临时拧紧的筋板上的螺栓，将基座与筋板上孔的位置对齐后用螺栓固
定。
12.请旋转 3 个高度调整螺栓，确认螺栓底部在碰到地板面后，拧紧锁定螺母。
备注 )从 PCU 导轨前侧的止动螺栓碰到基座的状态开始，进一步旋转调整螺栓后使 PCU 导轨
上升时有可能会会使基座变形。请注意不要过分将 PCU 导轨压住基座。
13.请安装对应 PCU 导轨的废料带箱下的盖板，放入废料带箱。
14.请安装模组前面的盖板。

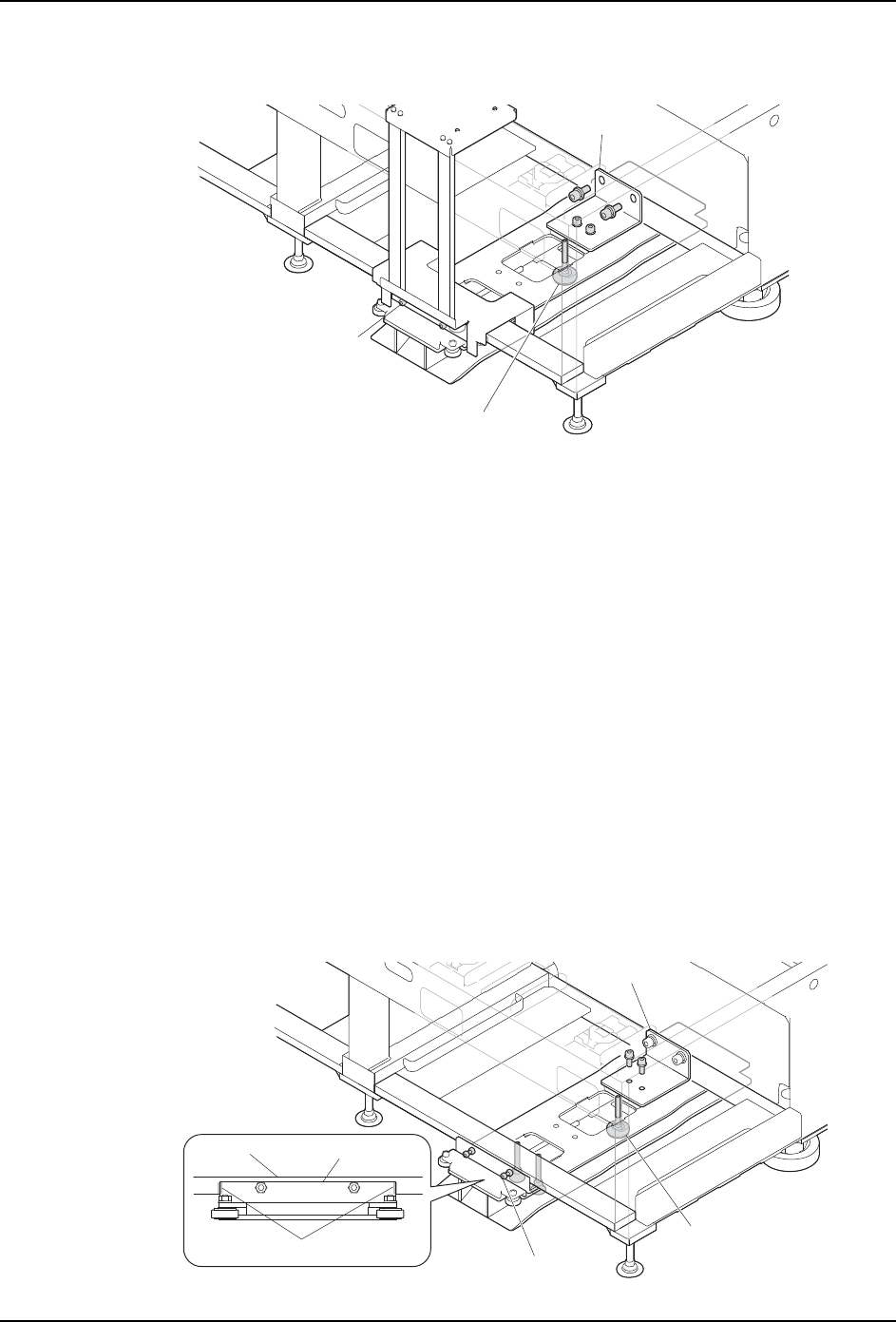

关于临时拆除 PCU 导轨的时候
使用兼用料盘托架与料盘单元 -L/LT/LTC 的模组时，需要临时取下 PCU 导轨。那时，用以下
方法取下 PCU 导轨时，再次安装 PCU 导轨的时候就容易操作。
备注 )这种方法，如果安装 PCU 导轨的话只有在具有相同地方关系的时候有效。如果在此地
安装另外的 PCU 导轨时，需要使 PCU 导轨的定位和高度相一致。
1. 请与安装 PCU 导轨的位置对齐，在基座上做上标注。
备注 )关于对基座的标注，是敝公司按下荐的方法。不做标注的时候，在下次安装 PCU 导轨
时请遵从前项的 PCU 导轨安装方法进行工作。
2. 请放松 PCU 导轨前面的调整螺栓。
3. 请拆除 PCU 导轨后侧的筋板表面的螺栓，放松 3 个高度调整螺栓，取下 PCU 导轨。PCU
导轨拆除后完成操作。
01MEC-1048S
䇗ᭈ㶎ᷧ
催ᑺ䇗ᭈ㶎ᷧ
ㄟᵓ
01MEC-1049S
催ᑺ䇗ᭈ㶎ᷧ
ㄟᵓ
䇗ᭈ㶎ᷧ
ᑻ
PCUᇐ䔼
ᷛ⊼
QD145-21 5. 基本操作
NXT II 机械手册 129
4. 如果再次安装 PCU 导轨，请一边旋转 3 个高度调整螺栓一边按步骤 1 与标注的 PCU 导轨
前侧的位置对齐。
5. 在与 PCU 导轨的位置对齐的状态下，与安装 PCU 导轨的高度对齐。在前侧请将止动螺栓
上面碰到基座底部的高度，后侧到筋板的高度为止旋转 3 个高度调整螺栓。
6. 请用紧固螺母固定 PCU 导轨前面的调整螺栓，将 PCU 导轨后侧固定在筋板上。
7. 旋转 3 个高度调整螺栓，确认螺栓底部碰到地面后，拧紧锁定螺母。
5.4.3 确认 PCU-2 的高度
如果因为地板的翘曲而使机器的搬送高度变化等时，使用的地方每次有变化时需要确认
PCU-2 的高度。但是，通过事前进行以下的操作，可以省去在料盘托架的拆除、安装时的
PCU-2 高度确认操作。
备注 )以下的操作不是必须的操作。但是，不进行这个操作的时候，请在每次使用 PCU-2 的
进行高度的确认，把 PCU-2 高度切换到适当的高度。

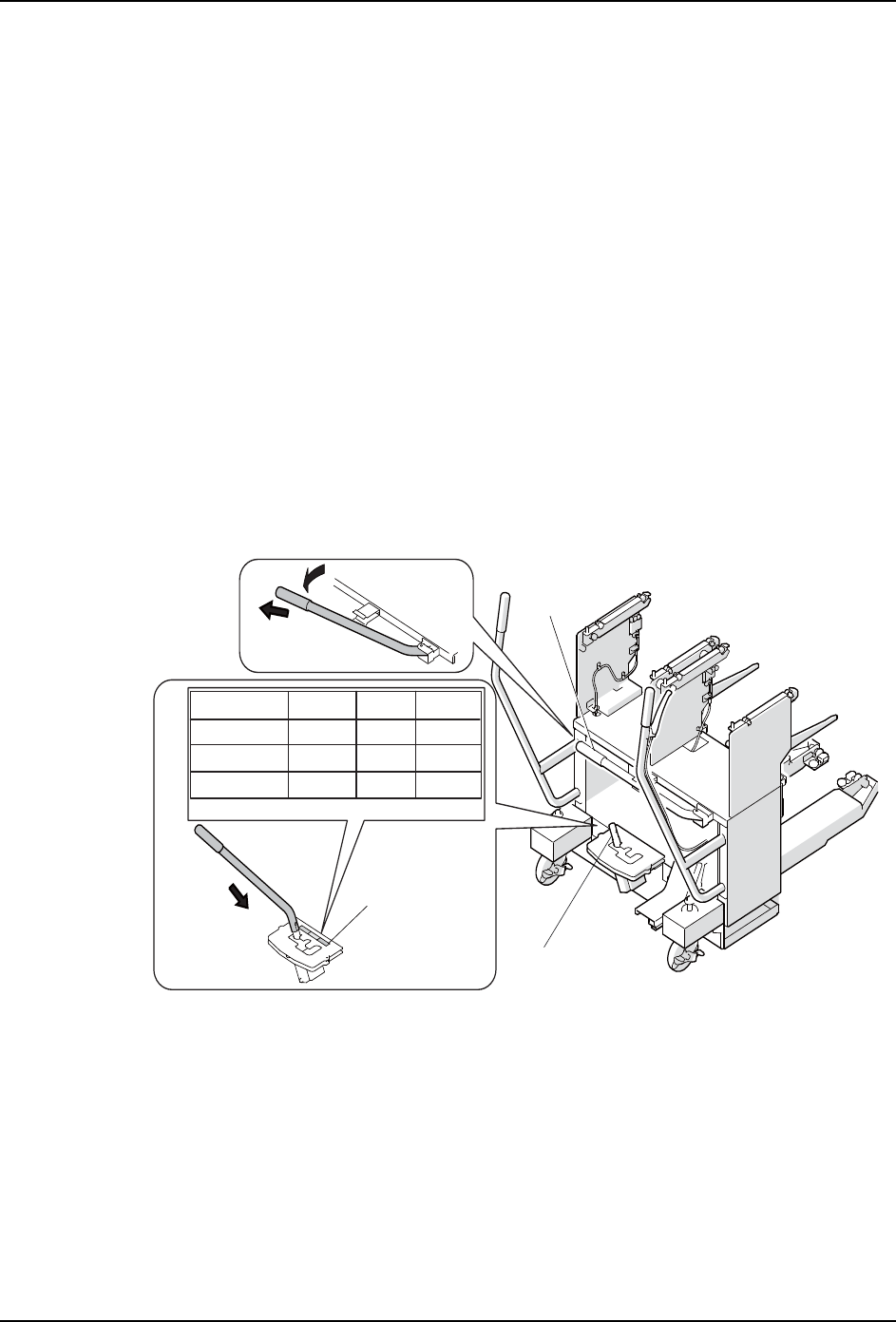

1. 请准备 PCU-2。请拆除收存在 PCU-2 内的手柄，插入到变更高度的手柄中。
注意 )调节杆用好后请收拾好 , 注意不要弄丢
备注 )由机器的搬送高度决定高度调节手柄的位置。使用对应搬运高度为900mm,920mm的PCU-
2 时 , 请选择蓝色和绿色位置、使用对应搬运高度为 950mm 的 PCU-2 时 , 请选择绿色和
橙色位置。
0(&6D
儎ᓜ䈹㢸ᵼ
䈹㢸ᵼ
㬓㢨
㔵㢨
(mm)
㢨
895~
910~
925~
ᩢ䘆儎ᓜ
900
915~
930~
945~
920
ḽㆴ
930~
945~
960~
950
5. 基本操作 QD145-21
130 NXT II 机械手册

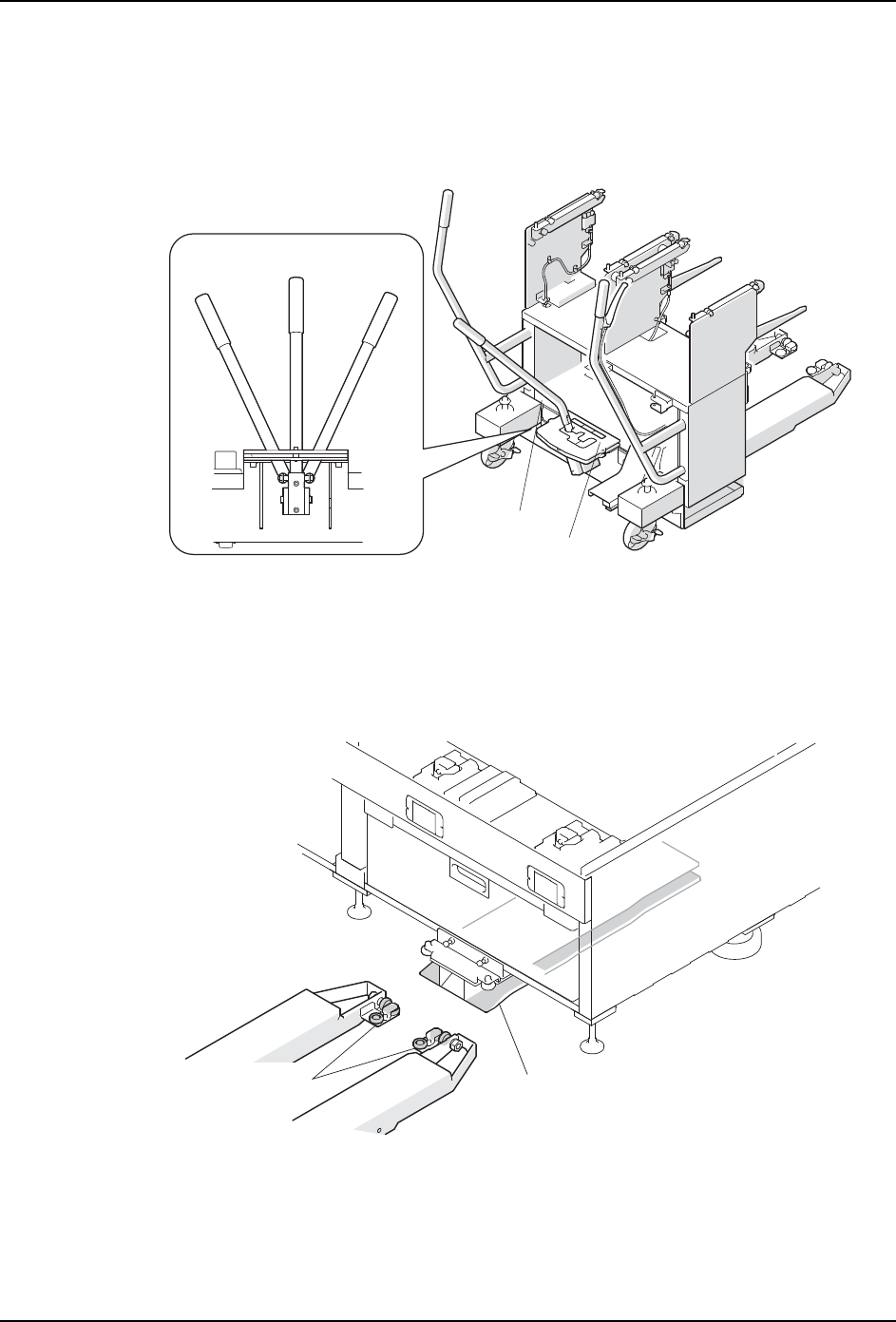

2. 在高度调节手柄的切换位置上贴有蓝色、绿色、橙色的标签。使用对应搬运高度为
900mm,920mm 的 PCU-2 时切换到蓝色、使用对应搬运高度为 950mm 的 PCU-2 时请切换到
绿色。
备注 )根据机器的搬送高度，决定了使用的变更高度手柄的位置。在使用时当搬送高度是
900mm 时为蓝色和绿色、是 950mm 时为绿色和橘黄色的手柄位置。
3. 将 PCU-2 推到 PCU 导轨前，请将 PCU-2 前面的滚轮慢慢地插入到 PCU 导轨槽中。滚轮和
PCU 导轨相碰不能插入时，使用对应搬运高度为 900mm,920mm 的 PCU-2 时切换到绿色、
使用对应搬运高度为 950mm 的 PCU-2 时请切换到橙色。然后重新插入 PCU-2。
注意 )请慢慢地插入 PCU-2。
搬送高度的公差值基准 +15mm ≥ (900mm，920mm,950mm) ≥ -5mm。变更 PCU-2 的高度后，
如果滚轮还是会碰到 PCU 导轨，请确认机器的搬送高度。
01MEC-1038S
ব催ᑺᶘ
㉬㒌
㪱
㓓
咘
01SYS-0449S
PCUᇐ䔼ⱘⓩ
⒮䕂
