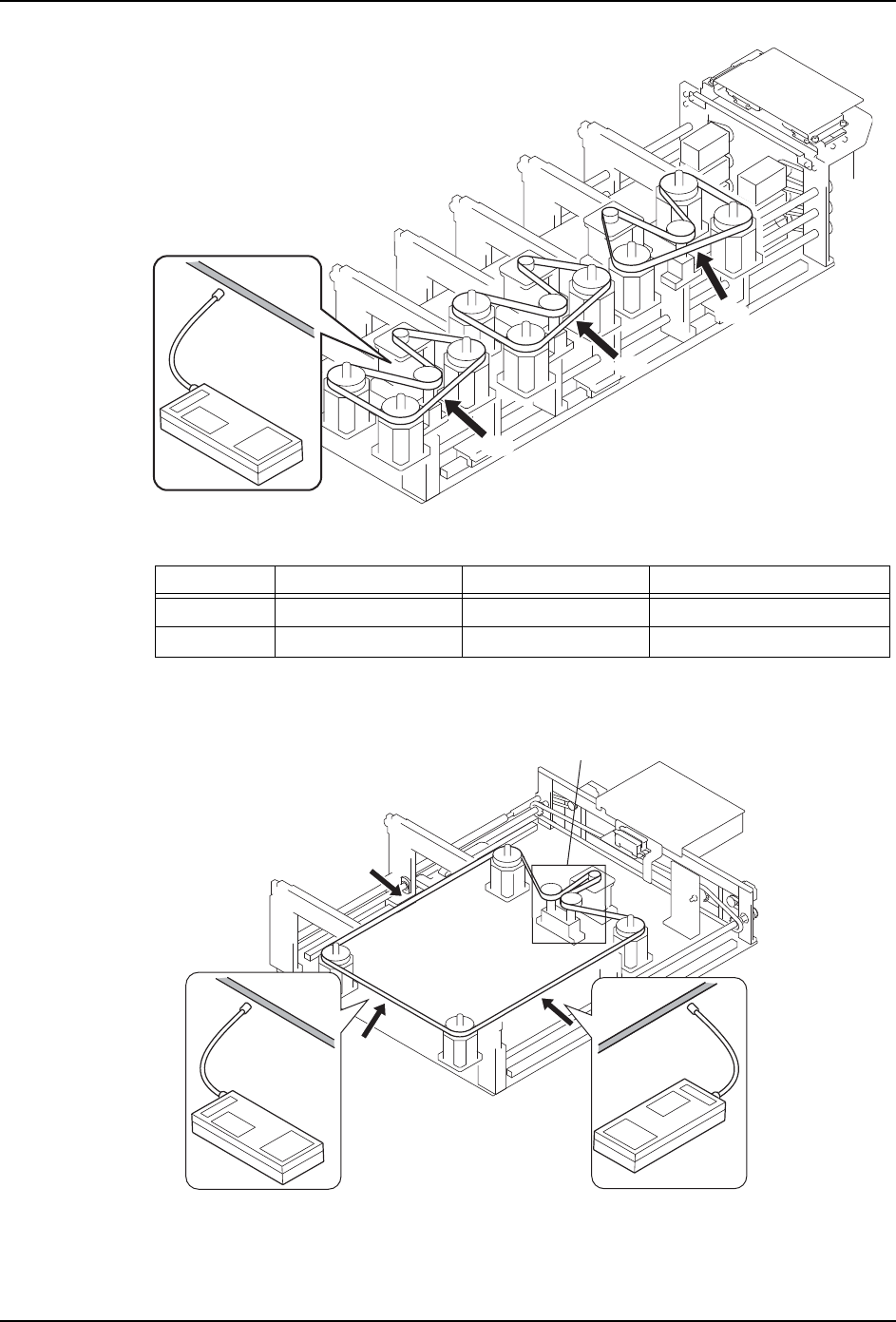

6. 预防保养 QD145-21 372 NXT II 机械手册 M6-2/M6-2SP 模组搬运轨的规定张力 备注 )有关 M6-2 扩张搬运轨，与 M6-2(SP) 搬运轨同样。作业时，请将搬运轨盖板拆除后进 行。详细请参考 ( 详细请参考 「8.25 拆除 M6-2 扩张搬运轨道模组的搬运轨道盖板」 ） ᓴҾ 0(&6 㧨 ϝᨀ䖤䔼䘧 㧪 ' ' ' 图中记号 调整…
QD145-21 6. 预防保养
NXT II 机械手册 371

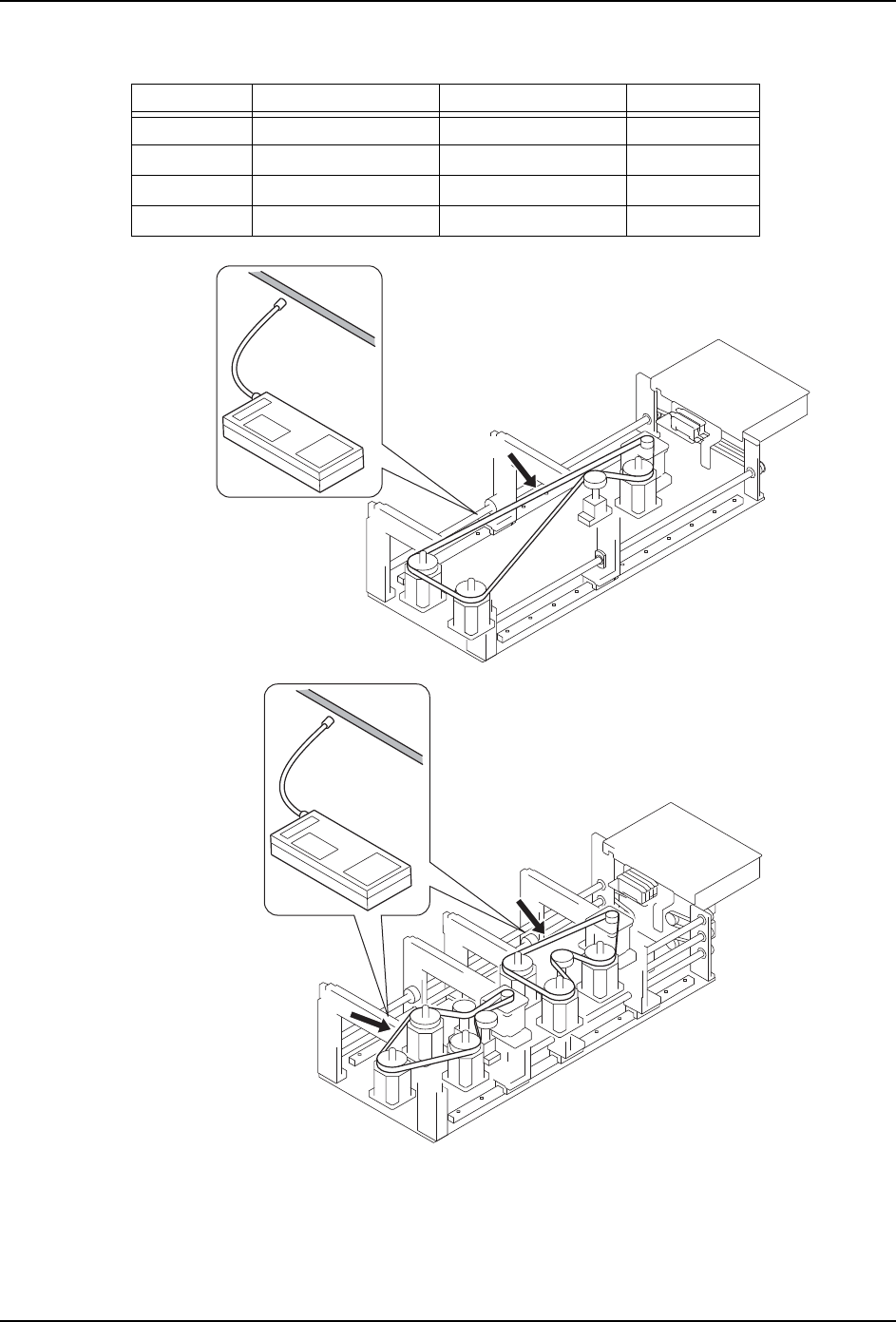

M3-2 模组搬运轨的规定张力
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 42±10 25 ～ 52 单搬运轨
B 156±10 94 ～ 166 双搬运轨
C 96±10 58 ～ 106 双搬运轨
D 165±10 99 ～ 175 三搬运轨
0(&6D
ᓴҾ
(A)
䋼ऩᨀ䖤䔼䘧䋾
0(&6D
䋼ঠᨀ䖤䔼䘧䋾
(B)
ᓴҾ
(C)
QD145-21 6. 预防保养
NXT II 机械手册 373

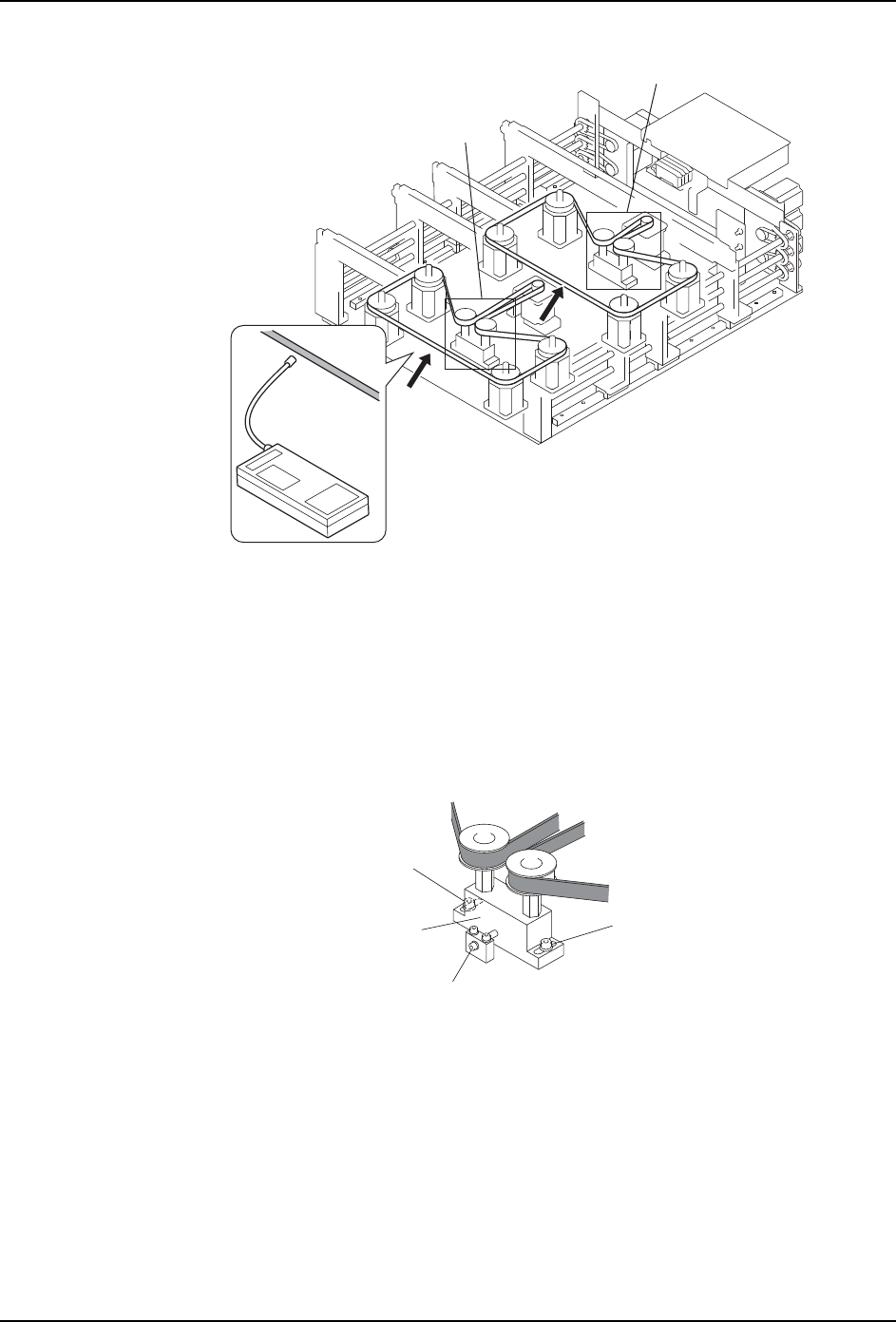

检查 · 调整方法
1. 请准备张力仪。
2. 请在皮带的跨度中央测定张力，确认测定值在公差范围以内。
3. 测定值在公差范围以外时，请按照以下要领调整到规定张力。
a. 请松开张力轮支架的固定螺栓。
b. 旋转调节螺栓，使其达到规定值进行调整。
c. 请拧紧张力轮支架的固定螺栓。
d. 请再次测定皮带张力，确认是否在公差范围内。
ᓴ䕂
ᓴ䕂
ᓴҾ
01MEC-0216Sa
(A)
(A)
㧨ঠᨀ䖤䔼䘧㧪
01MEC-0215Sb
ᕖ࣑䖤രᇐඍ
രᇐ㷰ṉ
രᇐ㷰ṉ
䈹᮪㷰ṉ
