5. 基本操作 QD145-21 152 NXT II 机械手册 4. 请用附属的螺丝和垫片将附属主电 源开关组件安装在步骤 3 中提到的盖板位置。 5. 请一边旋转附属主电源开关组件上 的旋钮，一边确认基座上的主电源 开关是否转动自 如。 模组的准备 在安装料盘单元 -LT 之前， 需要拆除和安装料带相关组件 以及变更元件相机的位置。 此外， 料盘单元 -LT （废料带箱外置型）的废料带输送槽 （下）分标准型和专用 型 2 种。针对不…
QD145-21 5. 基本操作
NXT II 机械手册 151
5.6.2 废料带箱外置型
安装主电源的开 / 关组件
如果在 2M-2 或 4M-2 基座带主电源开关一侧装有料盘单元 -LT （废料带箱外置型），将无法
开 / 关主电源。如果是这种情况，请安装附属主电源开关组件。
注意 )安装附属主电源开关组件后会遮住用于 PCU、MCU 的定位孔。因此更换料站托架、模组
之前请先拆除此组件。

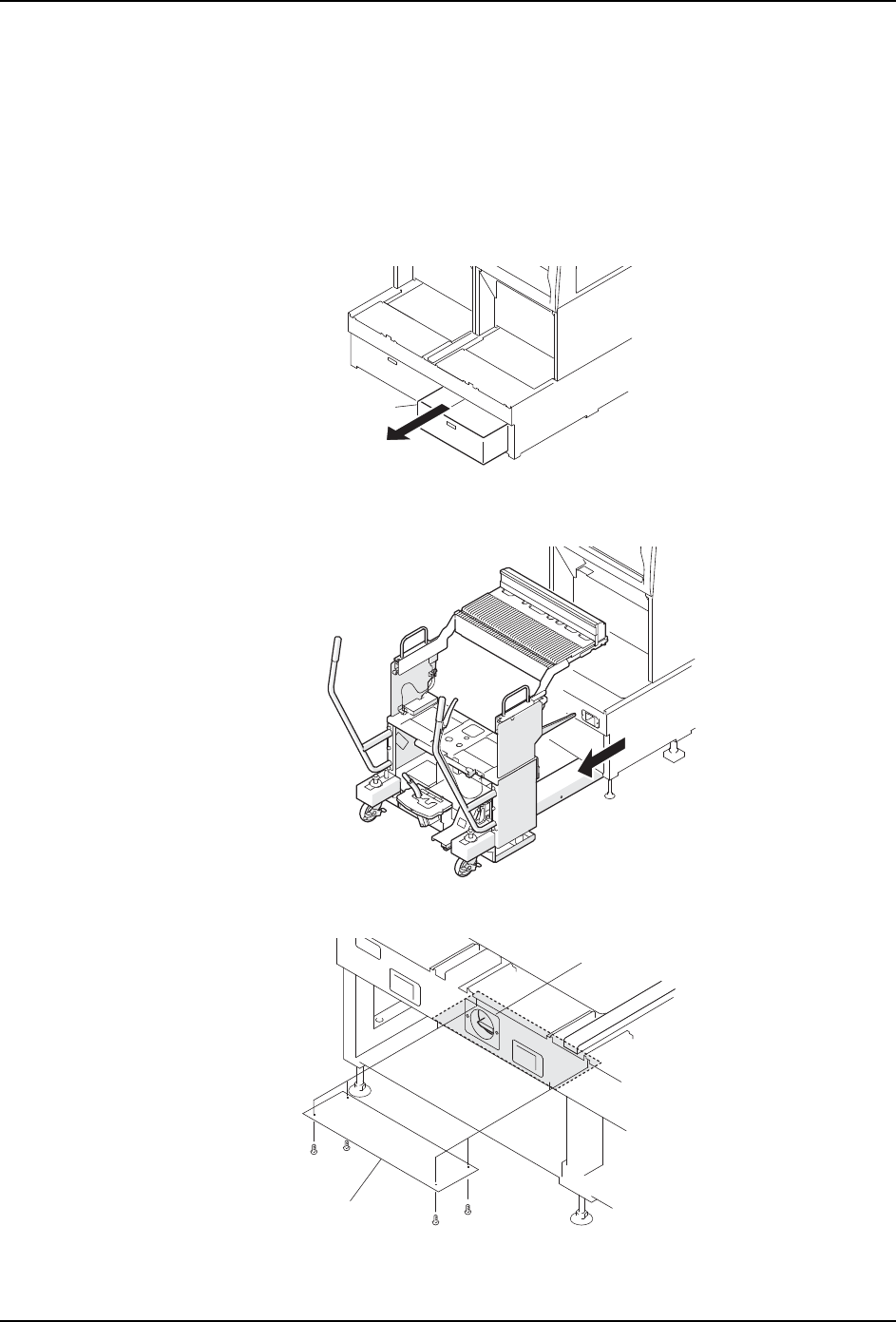

1. 拆除废料带箱。
2. 请拆除料站托架。（参考 「5.3 料站托架的拆除 / 安装 （使用 PCU 时）」「5.4 料站托架
的拆除 / 安装 ( 使用 PCU-2 时 )」。）
3. 请拆除基座主电源开关下面的盖板。
1;70786
ᑳ᭭ᏺㆅ
01MEC-1093
Ⲫᵓ
Џ⬉⑤ᓔ݇
0(&6
5. 基本操作 QD145-21
152 NXT II 机械手册
4. 请用附属的螺丝和垫片将附属主电源开关组件安装在步骤 3 中提到的盖板位置。
5. 请一边旋转附属主电源开关组件上的旋钮，一边确认基座上的主电源开关是否转动自
如。
模组的准备
在安装料盘单元 -LT 之前，需要拆除和安装料带相关组件以及变更元件相机的位置。此外，
料盘单元 -LT （废料带箱外置型）的废料带输送槽 （下）分标准型和专用型 2 种。针对不
同的料带相关组件，请采用不同的作业方法。
Џ⬉⑤ᓔ݇
0(&6
䰘ሲЏ⬉⑤
ᓔ݇㒘ӊ
01MEC-0558
OFF
ON
QD145-21 5. 基本操作
NXT II 机械手册 153
使用标准型废料带输送槽 （下）时
安装料盘单元 -LT 的准备，请在安装空气管接头的前盖板的模组上进行作业。
1. 请取下废料带箱下的盖板。
2. 请拧松螺栓，取下模组前侧下的盖板。
3. 拧松螺栓 , 拆除基座上的导槽。
01MEC-1199
01NST-1455
01NST-1462
01MEC-1283
