6. 预防保养 QD145-21 362 NXT II 机械手册 群组 4 的过滤器安装方法 a. 请使用小钳子等的工具，取下吸嘴 前端部的橡胶垫和用户识别卡 (1 片 或2片) 。 备注 )也有用户识别卡没插入的场合。用户识别卡在橡胶垫安装时使用，请注意不要丢失。 b. 请使用过 滤器拆卸用治 具 ( PM0GLZ**)，从 吸嘴上取下过滤器 。 c. 请把新品的过滤器放入吸嘴内。 d. 请使用过 滤器插入治具 (AB164* *) …
QD145-21 6. 预防保养
NXT II 机械手册 361

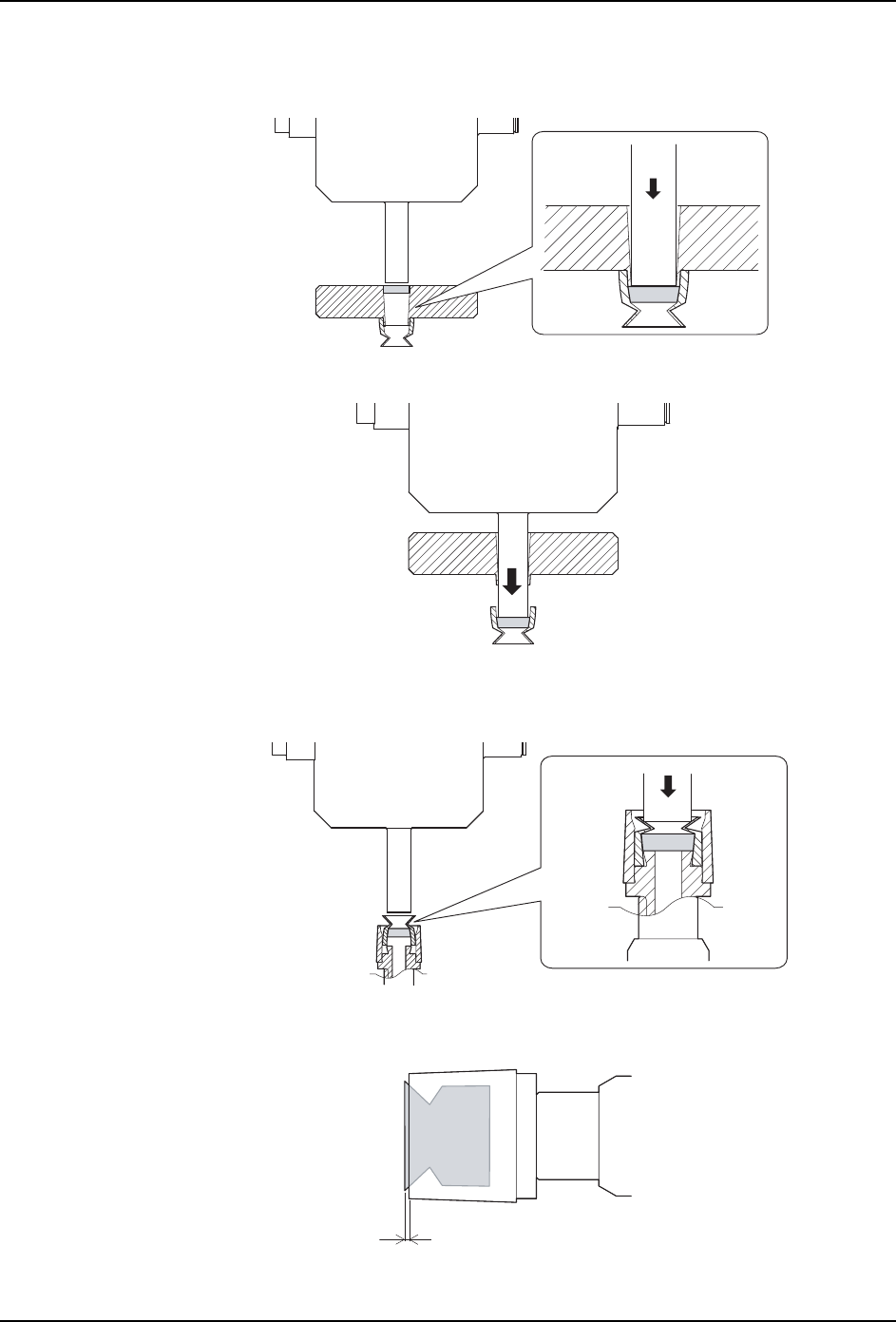

d. 请从橡胶垫用过滤器安装治具的反面的孔中放入新品的过滤器。
e. 请使用过滤器插入治具 (AB164**) 的 [Pre Set] 部分，将过滤器压入到橡胶垫内。
f. 请更进一步压入过滤器插入治具，将橡胶垫从橡胶垫用过滤器安装治具上取下。
g. 请从吸嘴前端放入过滤器上安装的橡胶垫。
h. 请使用过滤器插入治具的 [Pre 使用 Set] 部分，将橡胶垫插入到吸嘴内。
i. 确认橡胶垫确实已经安装。请确认从吸嘴前端的橡胶垫前端的露出
量，φ3.7G，φ5.0G 吸嘴都在 0.05mm ～ 0.25mm 内。
01MEC-1172
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
㧣㧘Ǿ㧡㧘Ǿ㧟㧚㧣㧘Ǿ㧡㧘
Ǿ㧡㧳ޓޓǾ㧡㧳
Ǿ㧟㧚Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠㧼㨞㨑ޓ㧿㨑㨠
01MEC-1173
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
㧣㧘Ǿ㧡㧘Ǿ㧟㧚㧣㧘Ǿ㧡㧘
Ǿ㧡㧳ޓޓǾ㧡㧳
Ǿ㧟㧚Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠㧼㨞㨑ޓ㧿㨑㨠
01MEC-1174
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
㧣㧘Ǿ㧡㧘Ǿ㧟㧚㧣㧘Ǿ㧡㧘
㧡㧳ޓޓǾ㧡㧳
Ǿ㧟㧚Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠㧼㨞㨑ޓ㧿㨑㨠
01MEC-1175S
䴆ߎ䞣
6. 预防保养 QD145-21
362 NXT II 机械手册
群组 4 的过滤器安装方法

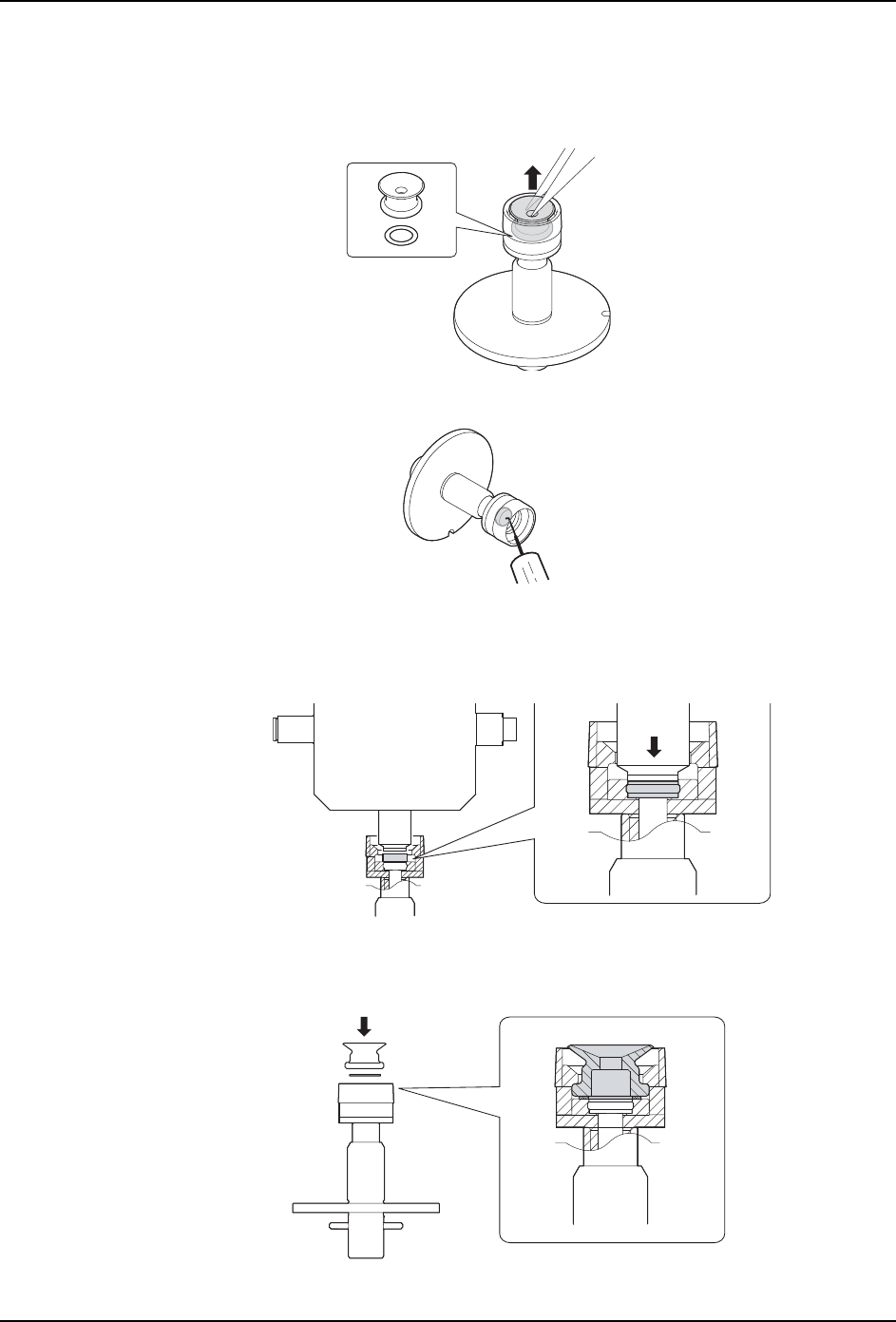

a. 请使用小钳子等的工具，取下吸嘴前端部的橡胶垫和用户识别卡 (1 片或2片)。
备注 )也有用户识别卡没插入的场合。用户识别卡在橡胶垫安装时使用，请注意不要丢失。
b. 请使用过滤器拆卸用治具 (PM0GLZ**)，从吸嘴上取下过滤器。
c. 请把新品的过滤器放入吸嘴内。
d. 请使用过滤器插入治具 (AB164**) 的 [φ7 ～ ,φ7G～]部分，将过滤器插入到收存
格。
e. 请将用户识别卡和橡胶垫插入到吸嘴内。
备注 )只有在用户识别卡插入的时候，放入应该放入片数。
01MEC-1176
01MEC-1177
01MEC-1167
Ǿ㧣㨪㧘Ǿ㧣㨪㧘
Ǿ㧣㧳㨪Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘ǾǾ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
01MEC-1178
QD145-21 6. 预防保养
NXT II 机械手册 363

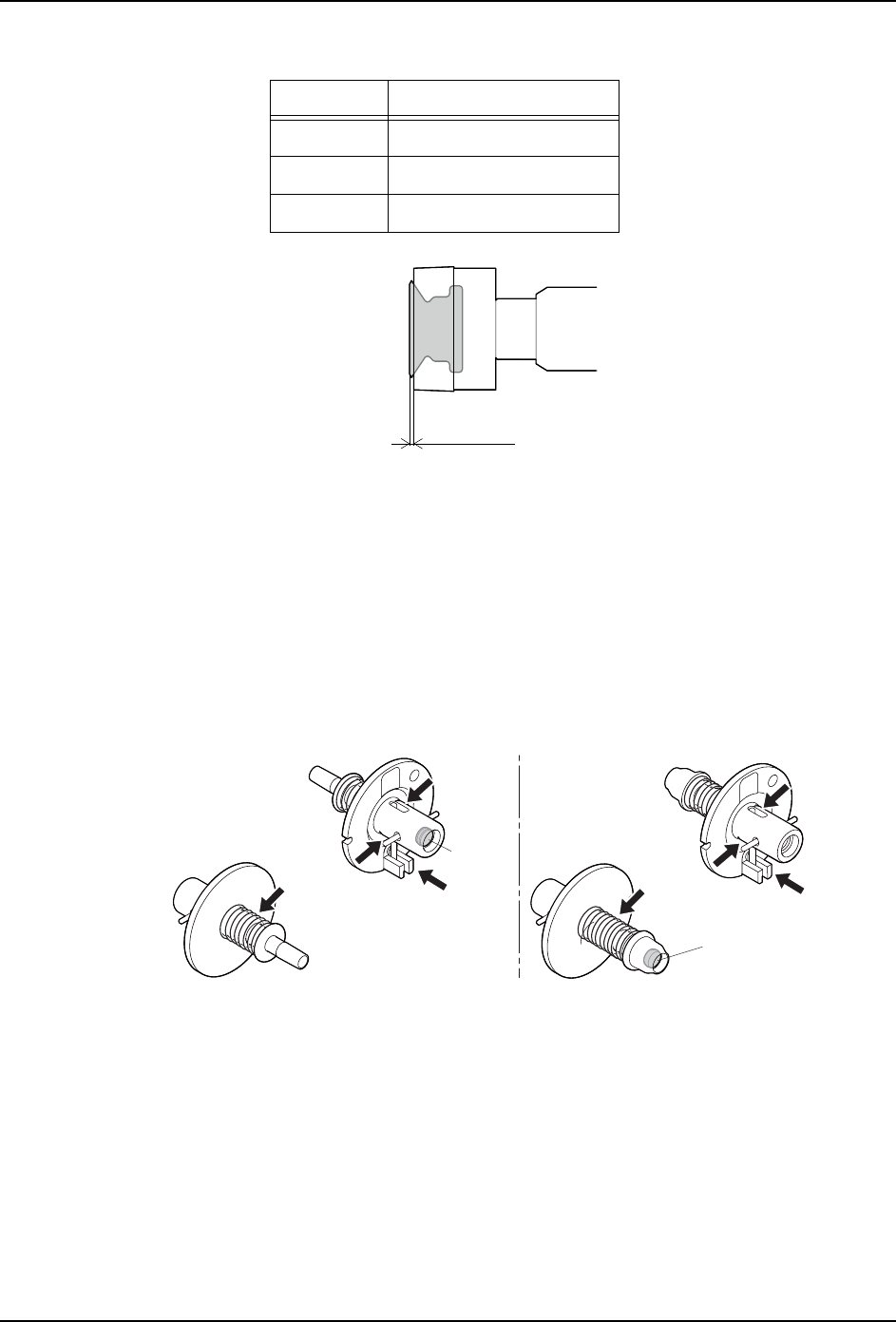

f. 确认橡胶垫确实正确地安装。请确认从吸嘴前端的橡胶垫露出量在下列范围内。
6.11.7 H08M/H08MQ 工作头用过滤器的清扫和过滤器的更换
更换时期
当吸取异常的时候，或者 φ2.5 以下的吸嘴约每 2 周、φ3.7 以上的吸嘴约每 3 进行清扫。
过滤器的污垢严重的时候，请与新的过滤器更换。
注意 )根据机器的周围环境和运转条件，更换时期的目标会变化。
更换方法
1. 从吸嘴置放台取出吸嘴。
2. 请使用气枪，吸嘴的下图地方吹拂压缩空气、除去灰尘等。
3. 带橡胶的吸嘴的时候，请使用浸在清洗液 ( 乙醇酒精、异丙醇酒精 ) 中的回丝或者棉棒
, 轻轻地擦拭吸嘴前端的橡胶部。
备注 )
关于带橡胶的吸嘴的清扫方法，
请参考 「6.11.5 吸嘴的清扫」。
4. 过滤器的污垢严重的时候，请与新品的过滤器更换。过滤器的拆卸方法，请参照后述的
「过滤器的更换方法」。
5. 根据需要，请使用吸嘴清扫用通条，清扫吸嘴内部。
备注 )关于使用通条的吸嘴内部的清扫方法，请参考 「6.11.5 吸嘴的清扫」。
6. 根据需要，请使用超声波冲洗器清扫吸嘴。
注意 )使用超声波冲洗器时，请取下吸嘴内的过滤器。或者不要把过滤器浸在冲洗液中，用
吸嘴 露出量
φ7.0G 0.05mm ～ 0.25mm
φ10.0G 0.10mm ～ 0.40mm
φ15.0G 0.20mm ～ 0.60mm
01MEC-1179S
