6. 预防保养 QD145-21 370 NXT II 机械手册 6.11.14 软支撑销的清扫 在销的前端粘附的焊剂污浊电路 板时，请清扫软支撑销。 方法 请使用干的柔软的布轻轻地擦去 软支撑销的污垢。污垢严重时，请 与新的软支撑销更换。 注意 )软支撑销使用了一部份水溶性材料。请不要使用中性洗涤剂等溶液。 6.11.15 搬运轨 CZ 轴皮带张力的检查 · 调整 在发生如电路板异常的时候，请 检查搬运轨传送带。 ࠋᄤ 0(&am…
QD145-21 6. 预防保养
NXT II 机械手册 369
6.11.11 贴装工作头真空过滤器的检查 · 更换 〈H01/H02/H02F 工作头〉
吸嘴真空异常时，请检查贴装工作头真空过滤器的污染状况。污垢严重的时候请与新品进行
更换。（关于更换步骤，请参考 「6.6.5 贴装工作头真空过滤器的清扫」）
6.11.12 搬运轨传送带张力的检查
检查时期
电路板的停止位置不稳定或者发生电路板搬运错误的时候，请检查搬运轨传送带。（关于更
换步骤，请参考 「6.10.16 搬运轨传送带张力的检查」
6.11.13 搬运轨传送带和传送带清洁器的清扫
清扫时期
发生以下的问题时，请清扫搬运轨传送带。
·在搬运轨传送带的搬运面粘附的阻焊剂污浊了电路板。
·电路板的停止位置不安定或者发生电路板搬运错误。
步骤
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
2. 请将主电源开关 OFF。
3. 用浸有工业用酒精的柔软的布清扫搬运轨传送带的搬运面。一边旋转六角轴，一边擦干
净周围的污垢。
4. 用干净的布蘸上润滑剂 （Biral T&D），用与上述相同的要领薄薄地涂敷在传送带反面
（有齿的一面）。
备注 )有关加油，建议每周进行一次操作。

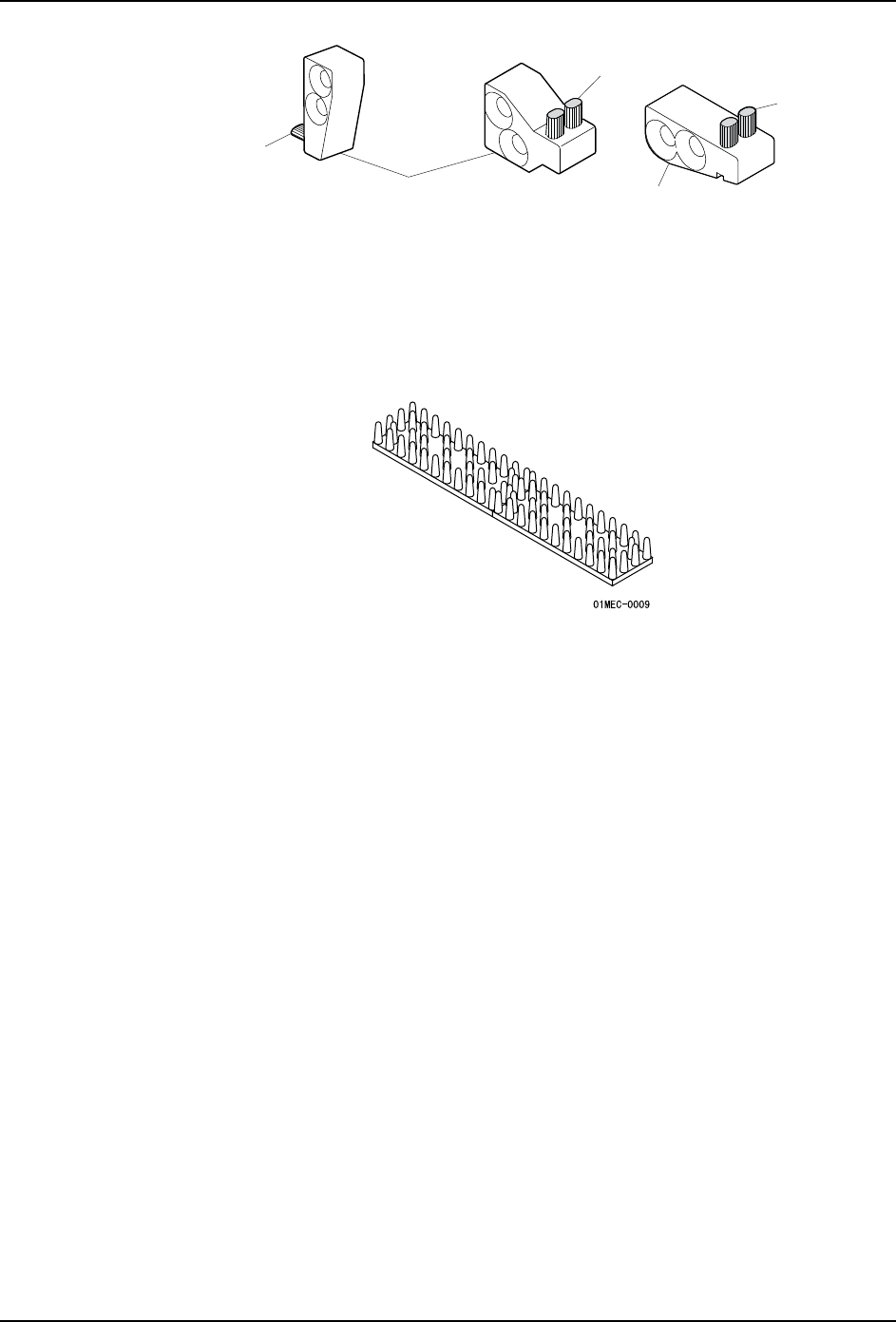

传送带清洁器的清扫
在电路板的停止位置不稳定或者在搬运电路板中发生错误时，请清扫传送带清洁器。
1. 请拉出模组。( 参考 「5.1 模组的拉出 / 插入」。)
2. 请把主开关设置为 OFF。
3. 请取下传送带清洁器。( 参考 「7.3 搬运轨道传送带清洁器的更换」。)
4. 请干净地除去传送带清洁器的刷子和固定块上附着的尘埃等的污垢。
݁㾦䕈
01MEC-0010Sa
ড䴶
ᨀ䖤䴶
6. 预防保养 QD145-21
370 NXT II 机械手册
6.11.14 软支撑销的清扫
在销的前端粘附的焊剂污浊电路板时，请清扫软支撑销。
方法
请使用干的柔软的布轻轻地擦去软支撑销的污垢。污垢严重时，请与新的软支撑销更换。
注意 )软支撑销使用了一部份水溶性材料。请不要使用中性洗涤剂等溶液。
6.11.15 搬运轨 CZ 轴皮带张力的检查 · 调整
在发生如电路板异常的时候，请检查搬运轨传送带。
ࠋᄤ
0(&6E
ᅮഫ
ࠋᄤ
0㒘
0㒘
063㒘
ࠋᄤ
ᅮഫ
䭓ᨀ䖤䔼䘧
QD145-21 6. 预防保养
NXT II 机械手册 371
M3-2 模组搬运轨的规定张力
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 42±10 25 ～ 52 单搬运轨
B 156±10 94 ～ 166 双搬运轨
C 96±10 58 ～ 106 双搬运轨
D 165±10 99 ～ 175 三搬运轨
0(&6D
ᓴҾ
(A)
䋼ऩᨀ䖤䔼䘧䋾
0(&6D
䋼ঠᨀ䖤䔼䘧䋾
(B)
ᓴҾ
(C)
