8.23 料盘单元 -LTC· 基座之间插座的更换
8.23.1 必要工具
六角扳手一套
8.23.2 更换方法
如果料盘单元 -LTC 和基座的插头处以拆散状态，请按照以下步骤拼接。
1. 将主电源开关 OFF。

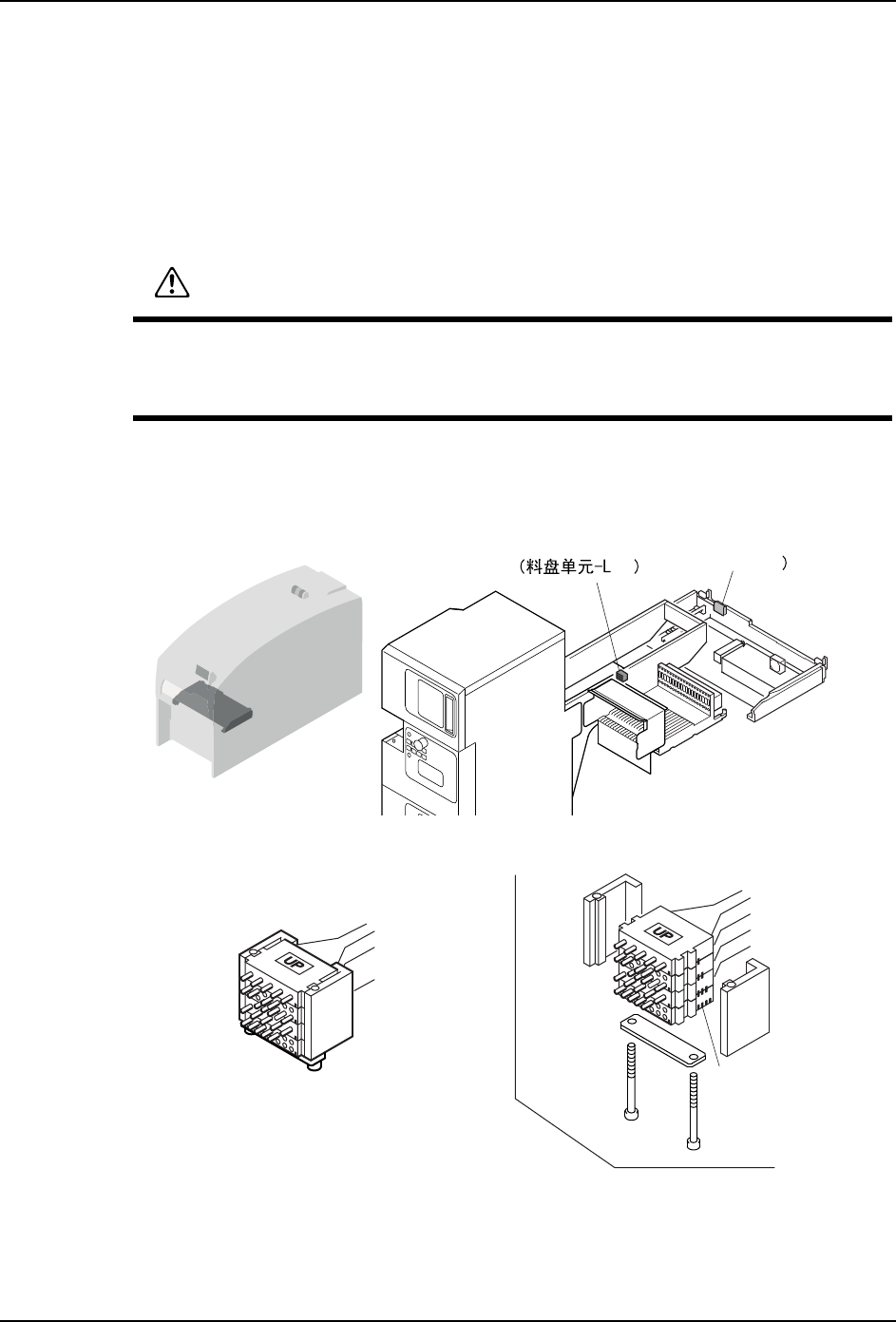

2. 在料盘单元 -LTC 和料站基座上装有用于布线的插头组合。（如图所示）
3. 才散拆散插头后，如果要重新拼接，请参考识别线将插头叠放整齐。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
01MEC-0519S
7&
䖲ᦦ༈
䖲ᦦ༈
˄
᭭キᑻ
01MEC-0523S
䆚߿㒓
䖲ᦦ༈˄᭭Ⲭऩܗ/7&˅
QD145-21 8. 部件的更换
NXT II 机械手册 575
8.24 拆下料盘单元 -LTC 盖板
8.24.1 必要工具
十字螺丝刀、六角扳手套件
8.24.2 料盘单元 -LTC 盖板的构成部件
1. 顶盖罩 ( 左侧 ) 7. 前盖板
2. 顶盖罩 8. 下料盘箱门
3. 后盖罩 9. 下盖板 ( 左侧 )
4. 侧盖罩 ( 右侧 ) 10. 下盖板 ( 中央 )
5. 侧盖罩 ( 左侧 ) 11. 下盖板 ( 右侧 )
6. 上料盘箱门 12. 下盖板
01MEC-0894
12
11
10
9
8
7
5
6
4
3
2
1
8. 部件的更换 QD145-21
576 NXT II 机械手册
8.24.3 拆除方法
侧盖板(左侧)
1. 请取下后盖板。
2. 请取下顶盖板 ( 左侧 )。
3. 请取下下盖板 ( 左侧 )。
警告
进行料盘单元 -LTC 盖板的拆下 · 安装时，请一定在从机器主体取出来了料盘单元 -
LTC 的状态下进行。
01MEC-0896S
ৢⲪᵓ
乊Ⲫᵓ㧔Ꮊ㧕
01MEC-0464S
01MEC-0895S
ԢⲪᵓᎺջ
