QD145-21 5. 基本操作
NXT II 机械手册 155

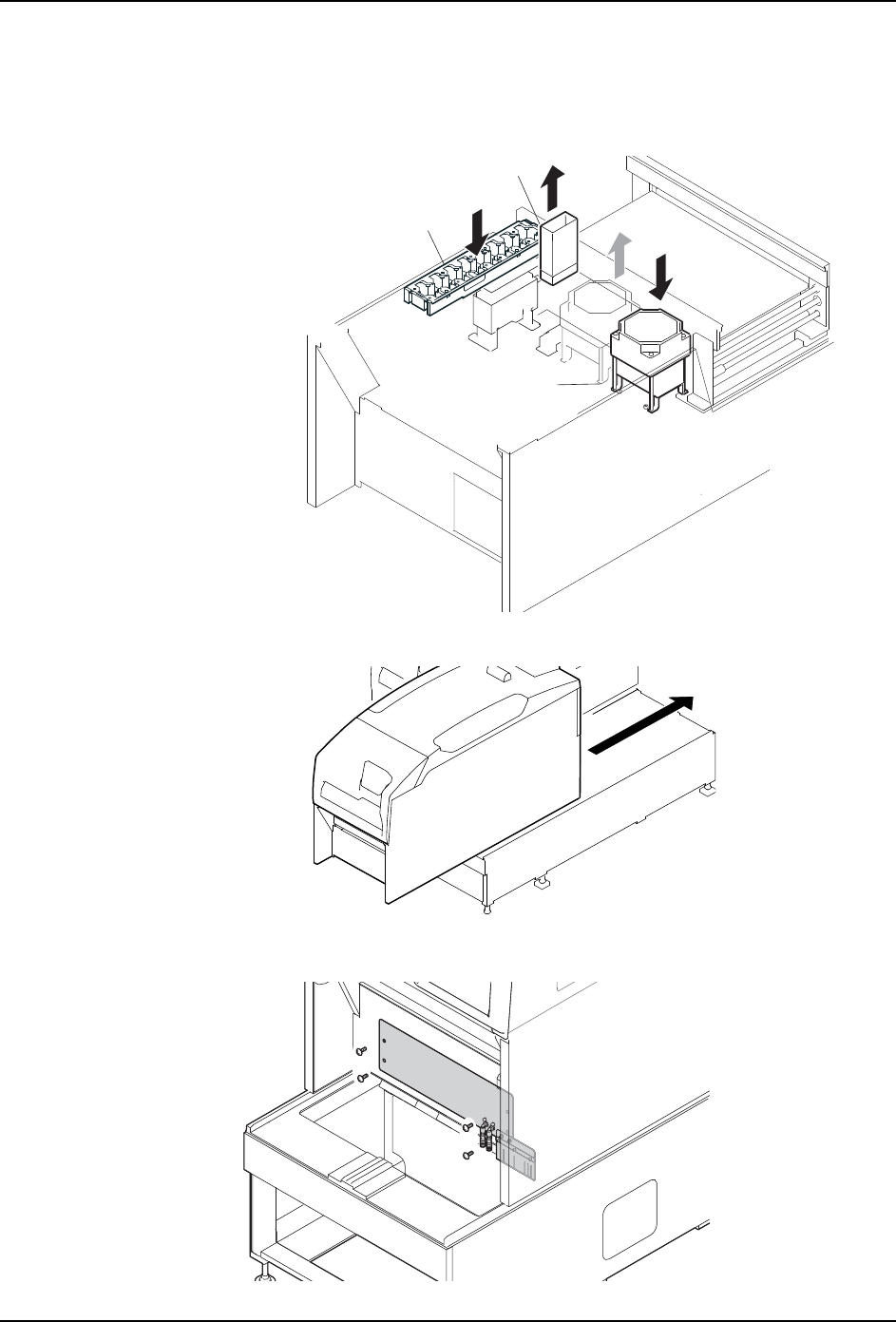

9. 请拆除抛料盒。
10.请将元件相机的安装位置换到模组右侧。（参考 「5.1 模组的拉出 / 插入」。）
11.请安装对应料盘单元 -LT 的吸嘴置放台。
12.将模组慢慢地推到原有位置。（参考 「5.1 模组的拉出 / 插入」。）
13.请拆除螺丝 (4 个 )，取下模组前面的盖板。
01MEC-0154Sa
ܗӊⳌᴎ
ᡯ᭭Ⲧ
ᇍᑨ᭭Ⲭऩܗ/7ⱘ਌ఈ㕂ᬒৄ
NXTMTU004
01MEC-1188
5. 基本操作 QD145-21
156 NXT II 机械手册
14.盖板内侧附有 2 个阀。请旋转阀的手柄进行切换。使 2 个阀处于同样的状态下进行安
装。
15.请安料盘单元 -LT 用废料带导槽。
a. 请把废料带导槽里侧插入模组下面。
b. 请把废料带导槽 B 和废料带导槽 A 用螺丝固定。
16.请安装料盘单元 -LT 用废料带箱承座。
a. 请把料盘单元 -LT 用废料带箱承座放到基座内。
备注 )传感器安装到基座内。将废料带箱承座如果不紧紧地设置在基座内，废料带处理单元
不动作。
01MEC-0846S
Փ⫼᭭Ⲭऩܗ/7ᯊ
᳾Փ⫼᭭Ⲭऩܗ/7ᯊ
01MEC-1189
B
A
QD145-21 5. 基本操作
NXT II 机械手册 157
b. 请将料盘单元 -LT 用废料带箱承座的空气软管前段附带的空气管接头插头通过废料
带导槽的孔，连接到模组前盖板的空气管接头插座上。
17.请安装料盘单元 -LT 用废料带箱到料盘单元 -LT 用废料带箱承座右侧。用磁铁固定。
18.请安装料盘单元 -LT 用表面薄膜导槽。
19.请安装料盘单元 -LT 用外置废料带箱。
a. 请放松料盘单元 -LT 用外置废料带箱的调整高度螺栓的螺母。
b. 请旋转调整螺栓，将料盘单元 -LT 用外置废料带箱的开口部与料盘单元 -LT 用废料
带箱的开口部的高度对齐。
01MEC-1190
01MEC-1191
