NXT-II 机械手册.pdf - 第471页
7. 消耗品的更换 QD145-21 444 NXT II 机械手册 4. 控制的 「RDY」LED( 绿色 ) 处于点亮状态。 5. 打开控制器前面的电池盖板。 6. 拆下电池的导线插头，与新品的电 池更换。 7. 安装电池后，确认 「BAT」LED 已经熄灭。 8. 关上电池盖板。 9. 关紧控制器的安全门。 㻹㻼㻞㻟㻜㻜 㻹㻼㻞㻟㻜㻜 01MEC-0889S ⭫⊖ⴌᶵ
QD145-21 7. 消耗品的更换
NXT II 机械手册 443
7.22 料盘单元 -LTC 伺服控制器的电池的更换
对料盘单元 -LTC 的运转必要的数据保存在控制器 (MP2300) 内部的存储器中，这个存储器
用电池备份。 为了稳定运行料盘单元 -LTC，请每 2 年必须更换电池。
7.22.1 电池的种类
7.22.2 更换时期
2年一次
7.22.3 更换方法
1. 请接通模组的电源，安装料盘单元 -LTC。
2. 请拆除料盘单元 -LTC 的废料带箱。
3. 拧松螺丝，打开正面下部的盖板。详细请参考 「8.22 拆除料盘单元 -LT 盖板」。
图号 H10212
名称 电池
型号 JZSP-BA01
规格 1日8小时运转:约3年
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重
新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
ᑳ᭭ᏺㆅ
01MEC-0887S
Ⲫᵓ
7. 消耗品的更换 QD145-21
444 NXT II 机械手册

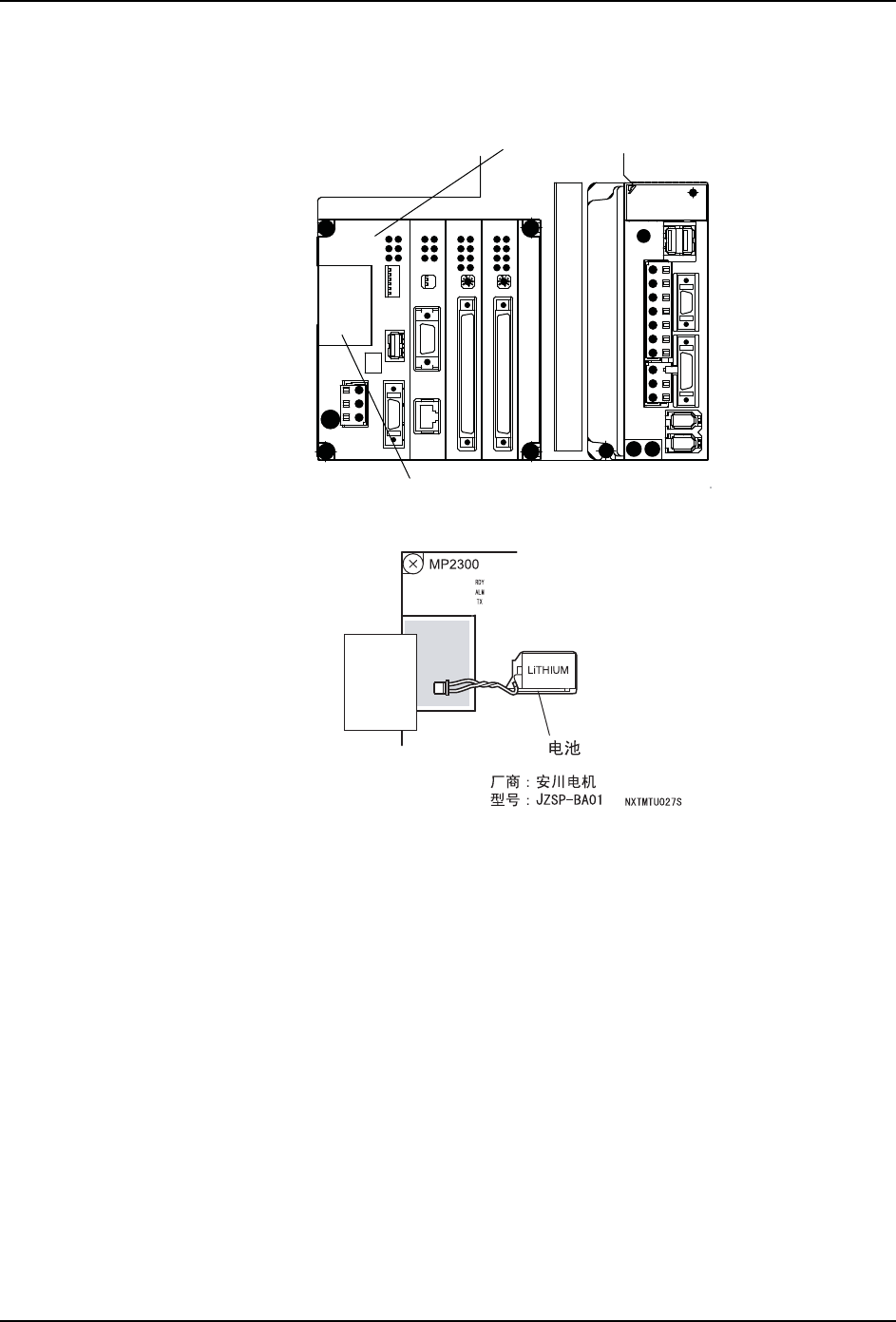

4. 控制的 「RDY」LED( 绿色 ) 处于点亮状态。
5. 打开控制器前面的电池盖板。
6. 拆下电池的导线插头，与新品的电池更换。
7. 安装电池后，确认 「BAT」LED 已经熄灭。
8. 关上电池盖板。
9. 关紧控制器的安全门。
㻹㻼㻞㻟㻜㻜
㻹㻼㻞㻟㻜㻜
01MEC-0889S
⭫⊖ⴌᶵ
QD145-21 7. 消耗品的更换
NXT II 机械手册 445
7.23 料盘单元 -LTC 的 TY 轴 ·TZ 轴伺服放大器的电池的
更换
7.23.1 电池的种类
7.23.2 更换时期
电池报警时。
注意 )如果电池使用期间超过寿命基准的话，持续在机器电源 OFF 状态下电池用完的可能性
增高。做电池使用期间超过寿命基准时，即使没有发生警报也请更换电池。
7.23.3 更换方法
1. 请拆除基座内废料带处理输送槽 （基座固定部分）。
图号 H10212
名称 电池
型号 JZSP-BA01
使用寿命 1日8小时运转:约3年
注意
请不要使用指定以外的电池。
请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重
新设定马达的原点。
使用完的电池请根据进行处理的地区的规定进行处理。
01MEC-0883S
ᑻݙᑳ᭭ᏺ໘⧚䕧䗕ῑ㨫
˄ᑻᅮ䚼ߚ˅
