QD145-21 7. 消耗品的更换 NXT II 机械手册 405 7.7.4 电池的更换方法 1. 拉出模组 。 （参考 「5.1 模组的拉出 / 插入」 ） a. 启动附加软件。选择对象的模组， 单击 「固有值管理」 。 b. 单击 「模组 CPU 箱的电池切断状态下的操作」 。 c. 单击 「将模组松开」 。 d. 拉出模组。 （请参考 「5.1 模组的拉出 / 插入」 。 ） 注意 ·请不要使用指定以外的 电池。 ·使用完的电…
7. 消耗品的更换 QD145-21
404 NXT II 机械手册
7.7 模组 CPU 箱电池的更换
模组在即使主电源开关处于 OFF 时，也可以根据 CPU 箱内存的电池保持以下的信息。但是，
电池在已经消耗的情况下，如果将机器的主电源开关处于 OFF 时，这些信息会消失。
a. 各种固有值
· 矩阵数据 · 料站倾斜数据 · 自动校正结果
· 模组相机固有值数据 （仅限于没有元件相机的模组）
b. 模组功能设定值
c. 生产电路板信息
·生产 Job 名 · 生产信息 ·Profiler 信息 · 生产结束顺序信息
为了保持信息，请必须在进行准备操作后更换电池。
7.7.1 电池的种类
*1：电池寿命根据使用环境有可能降低。
7.7.2 更换时期
电池报警时。
注意 )如果电池使用期间超过寿命基准的话，持续在机器电源 OFF 状态下电池用完的可能性
增高。做电池使用期间超过寿命基准时，即使没有发生警报也请更换电池。
7.7.3 准备操作
电池报警的时候，不能获取从机器来的各种信息。推荐平时获取各种固有值或者模组功能设
定的内容的备份并进行管理。
备注 )各种固有值得数据保存在添加的 CD 中。关于模组的功能设定请预先记录内容。关于模
组功能设定内容的确认方法，请参考 「NXT II 系统手册」的 「附加软件」。
1. 请确认在手头有收存了各种固有值的 CD。使用矩阵数据、料站倾斜数据、模组相机固有
值数据。
2. 请准备记录了模组功能设定的内容的数据。
3. 请从贴装工作头上拆下吸嘴。
4. 如果在机器内有电路板的话，请将其除去。
5. 请将与贴装工作头对应的治具安装在吸嘴置放台上。治具吸嘴的数量与吸嘴头的数量相
一致。
6. 请准备更换用电池、控制电源用的内存电阻 （电阻值 :1MΩ 以上）用的腕带。
图号 H1019M
名称 电池
规格 CR2450
保证期间 7 年 （周围温度 40 ℃、无运转）*1
QD145-21 7. 消耗品的更换
NXT II 机械手册 405
7.7.4 电池的更换方法
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
a. 启动附加软件。选择对象的模组，单击 「固有值管理」。
b. 单击 「模组 CPU 箱的电池切断状态下的操作」。
c. 单击 「将模组松开」。
d. 拉出模组。（请参考 「5.1 模组的拉出 / 插入」。）
注意
·请不要使用指定以外的电池。
·使用完的电池请根据进行处理的地区的规定进行处理。
·请在更换电池后不要立即使机器动作。各种固有值还处于不安定的状态下，有可能与
可动部份相干涉。
0(&6
0(&6
⾡᭄᳝ؐⱘ䞡ᮄⱏᔩϮ
g㒘&38ㆅⱘ⬉∴ߛᮁⱘ⢊ᗕϟⱘ᪡
g㒘&38ㆅⱘ⬉∴ߛᮁᯊџࠡᤶϮ
0(&6
7. 消耗品的更换 QD145-21
406 NXT II 机械手册
2. 主电源开关 OFF 后，取出 CPU 箱的布线。（请参考 「8.6 模组 CPU 箱的更换」。）
3. 为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。
在碗带的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
备注 )在串行号 No.798 以前的 4M-2 基座、串行号 No.189 以前的 2M-2 基座上，没有背面的
防静电腕带接口。请使用基座内部的地线 BKT。

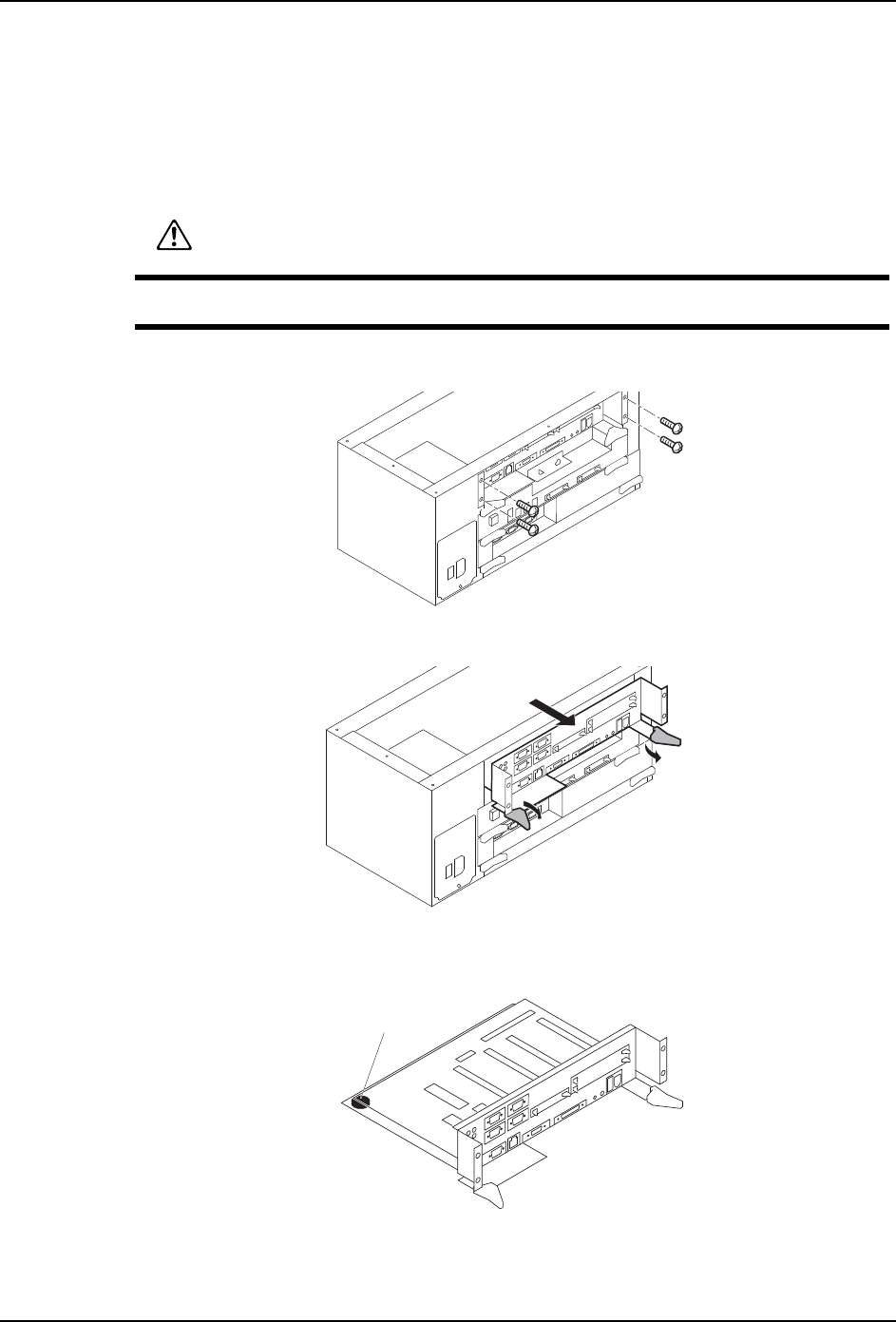

4. 请拆除固定 CPU 电路板的螺丝 （4 根）。
5. 请拉出 CPU 电路板。
6. 请更换电池。将电池的前方抬起后从电池套上拆下。安装的时候，请从后方安装并向下
压入。
7. 电池更换后，按照与拆除相反的顺序安装 CPU 箱并将其安装到模组上。
注意
在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
01MEC-0341
01MEC-0342
01MEC-0343S
⬉∴(CR2450)
