真空泵的分解
1. 用六角扳手拧松固定手柄的内六角螺栓 (M6×20)，拆除手柄和盖板。
2. 请预先竖起真空泵使更换的工作头处于上面。
3. 拆除工作头盖罩。
a. 请拆除固定工作头盖罩的 4 个内六角孔螺栓 (M6×45)。
警告
在进行以下操作时，请带好防尘口罩和手套。细微的尘屑在空气中浮游后会与空气一起
进入体内。
30MEC-0364
30MEC-0366
30MEC-0367
7. 消耗品的更换 QD145-21
464 NXT II 机械手册

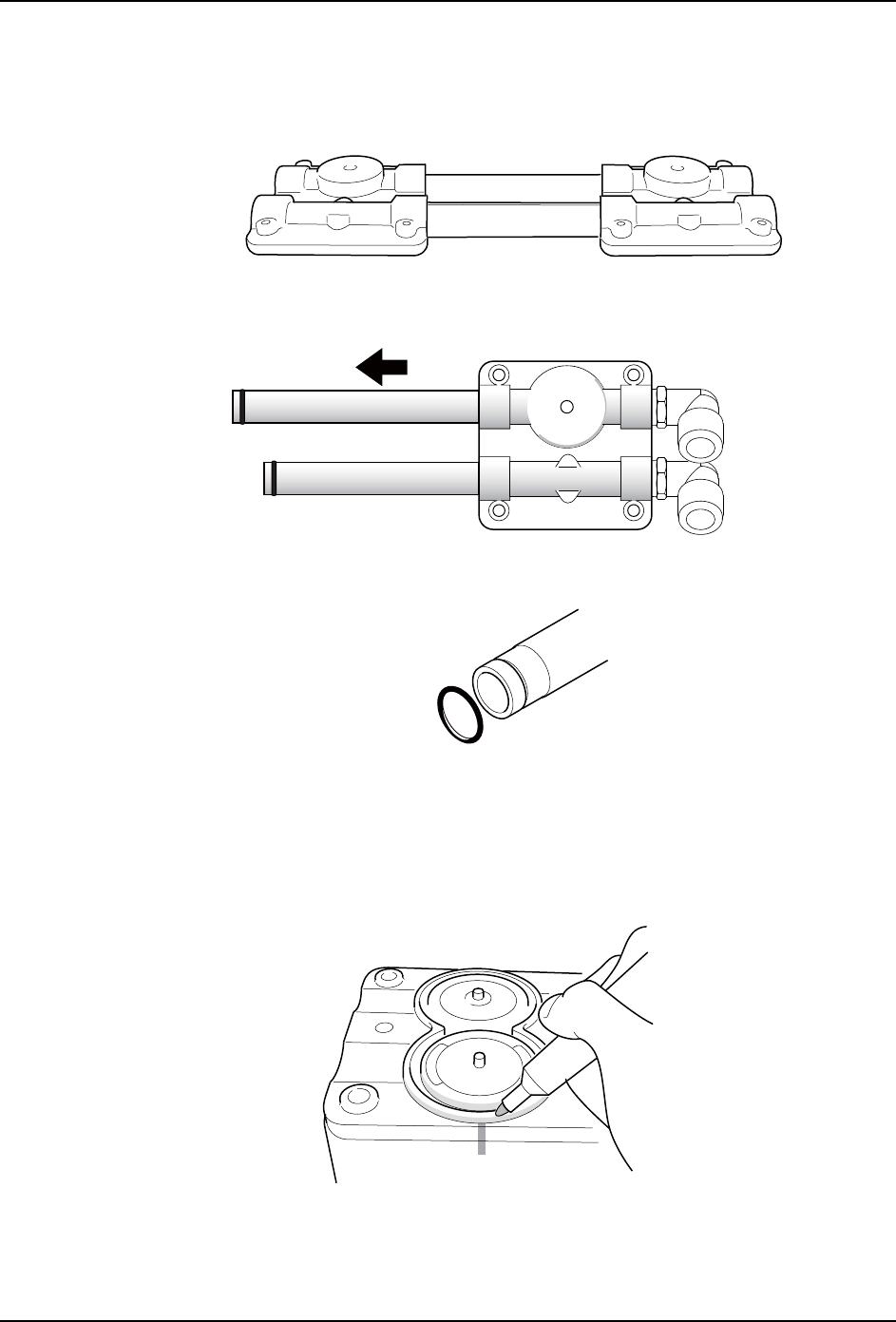

b. 同样，也请拆除另一侧的工作头盖罩的固定螺栓。
c. 请拆除与连接管在一起的工作头盖罩。
注意 )在拆除工作头盖罩时，请不要将汽缸一起拆除。汽缸内的元件有可能飞散。
d. 请从工作头盖罩上拔出 2 根连接管子。
e. 请拆除安装在连接管 (2 根 ) 上的 O 型圈 (4 个 )。
f. 请用吸取了工业用酒精的废棉纱头，擦拭、脱脂和清扫连接管的全体。请特别认真
地清扫 O 型圈的槽部。
4. 拆除气缸。
a. 请在拆除气缸前，在套管和气缸上标注。
30MEC-0368
30MEC-0369
30MEC-0370
30MEC-0371
