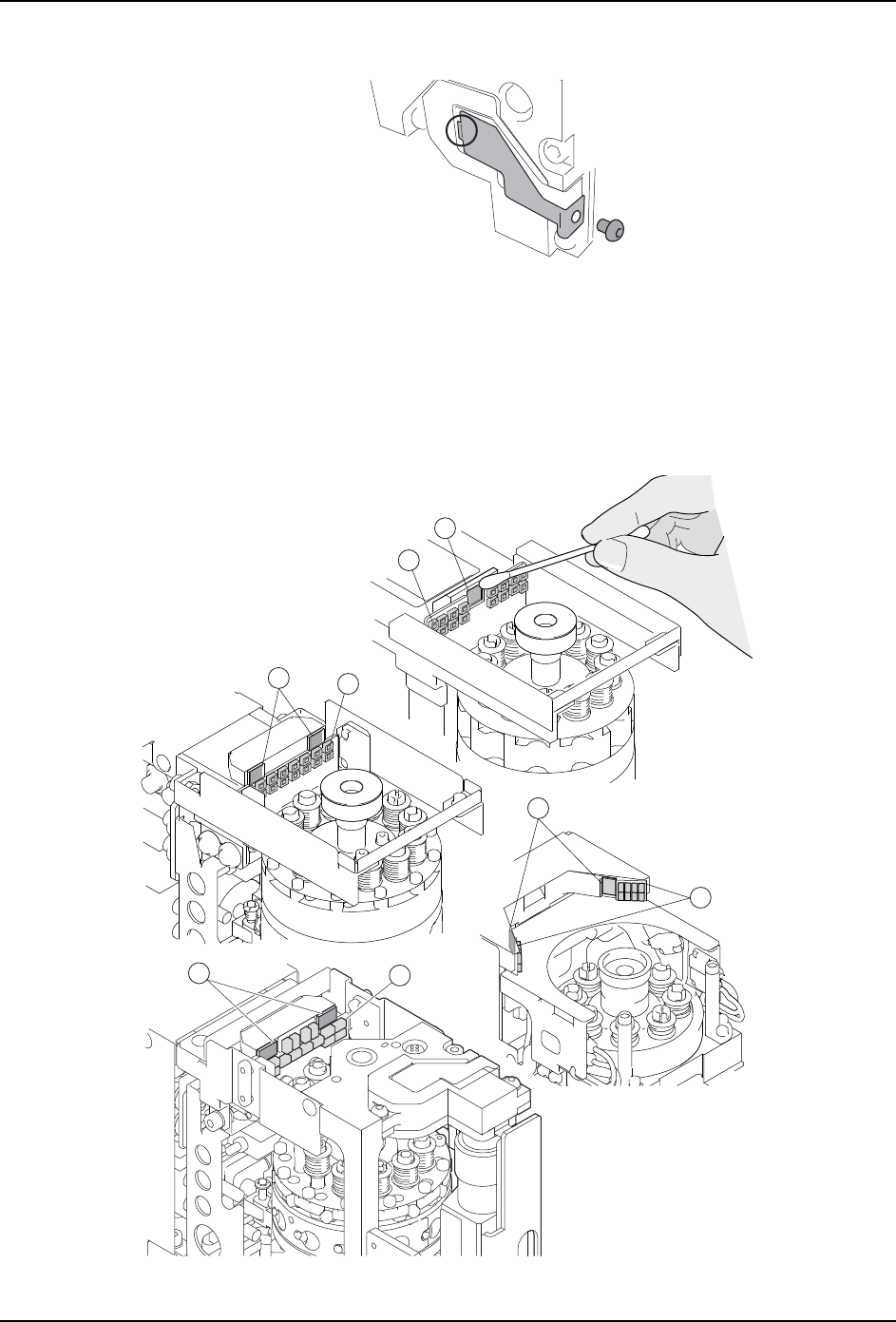

QD145-21 6. 预防保养 NXT II 机械手册 237 4. 请在反光镜前端部分挂上反光镜箱 后安装。 6.4.9 附带元件侧面识别功能工作头的棱镜玻璃面和 LED 的请扫 <H08Q、H08M Q、H12SQ、 H12HSQ、V 12 工 作头 > 此操作需要干净的棉棒。 1. 请拆下贴装工作头。( 详细请参考 「5.8 贴装工作头的拆除 / 安装」 ） 2. 请使用棉棒小心地擦去棱镜的玻璃 面 (1) 和 LE…
6. 预防保养 QD145-21
236 NXT II 机械手册

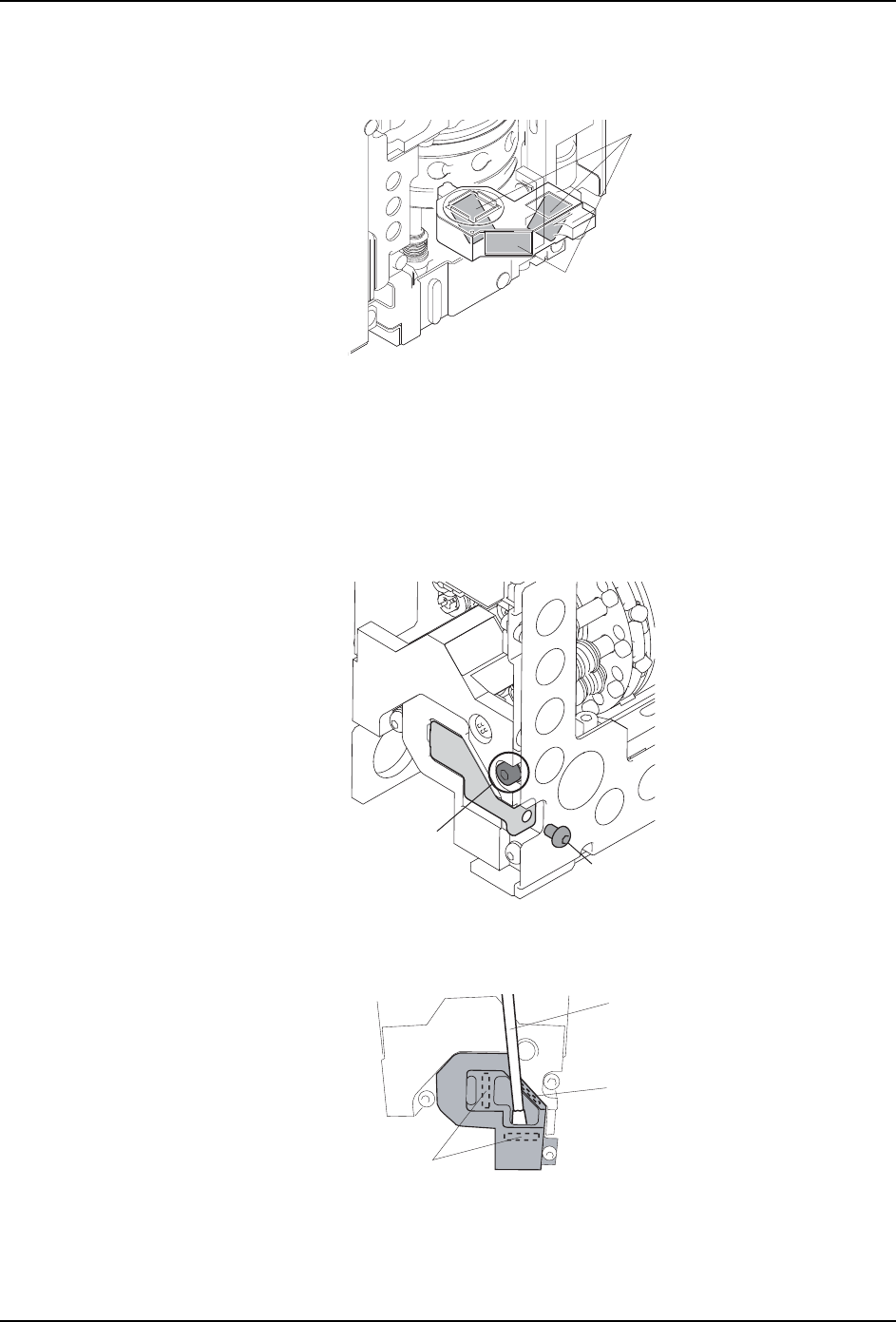

6.4.8 V12 工作头的镜面的清扫
此操作需要干净的棉棒。
方法
1. 请拆下贴装头。( 详细请参考 「5.8 贴装工作头的拆除 / 安装」）
2. 请拆除螺丝 (M3×4)、拆除镜子箱下侧的盖板。
注意 )拆除盖板的时候，请使用与拆除的螺丝相同种类、尺寸的螺丝。另外，请不要松开插
图上盖板的螺栓，如果不遵守以上要求，有可能对贴装精度有影响。
备注 )拆除盖板的时候，从镜子箱内落下元件有时会散落出。
3. 请使用棉棒，擦去反光镜箱内的镜面 (3处)的污垢。
注意 )请不要过分地硬拉反光镜。
备注 )使用元件相机清扫用治具的清洁器 (K3018H) 也可以吸引异物。
01NST-0863S
䬰ᄤ
01NST-0861b
1.47 Nm
0.88 Nm
01NST-0862S
䬰䴶
䬰䴶
ẝẦ
6. 预防保养 QD145-21
238 NXT II 机械手册
6.5 每 2 周 （320 小时）的操作
6.5.1 对 V12 工作头的升降杆周围的加油
备注 )升降杆和升降杆齿轮的加油量是每一根的加油量。
对于加油量少的加油作业，推荐使用治具的注射筒 （S61439）。在注射筒上有刻度，请
作为加油量的基准。
1. 请拆下贴装工作头。( 详细请参考 「5.8 贴装工作头的拆除 / 安装」）
2. 请拆除贴装工作头的侧盖板。
3. 请转动 R 轴，使加油的升降杆移动到图示的位置。升降杆的上下动作请在这个位置进
行。
4. 使升降杆上下活动，如果因为弹簧的原因而使升降杆上升动作受阻时，请在干净的布 (
或者棉棒 ) 里蘸取 biraruT&D 涂敷到升降杆 (1) 上。并且，请确认升降杆是否顺畅地滑
动。
5. 请用干净的布 ( 或者棉棒 )，擦去升降杆 (1) 周围的污垢，也包含按步骤 3 涂敷的
biraruT&D。
6. 取 0.01cc 的 VG-EPNo.1 B970 在棉棒或者扁头笔上，涂敷在升降杆 (1) 的上侧。
润滑油 加油处 加油量 （cc）
VG-EP No.1 B970 （和光 Chemical） （1）升降杆 0.02
Biral T&D
（Sugai Chemical Industry）
（2）Q 轴齿轮 （下部升降杆） 0.336
（3）升降杆齿轮 0.005
MDV235-ZB （黑田精工） （4）升降杆内 O 型圈 -
01MEC-1279a
0.69 Nm
01NST-0864Sb
1
1
