QD145-21 7. 消耗品的更换 NXT II 机械手册 469 c. 请将连接管插入到头部盖板中。 d. 请将头部盖板插入到盖套中。请用 4 根内六角螺栓 (M6×45) 以紧固转矩 10Nm 拧紧。 注意 )请在对角用均等的力分数次拧紧螺栓。 e. 另一侧的头部也请用同样的方法固 定头部盖板。 f. 请确认从旁边看时眼镜型密封圈变 得看不见。 4. 请改变真空泵的朝向，用同样的方 法更换相反侧工作头的元件。 5. 安装平板和手柄…
7. 消耗品的更换 QD145-21
468 NXT II 机械手册
2. 安装气缸。
a. 请更换为新的眼镜型密封圈、阀、阀压板。

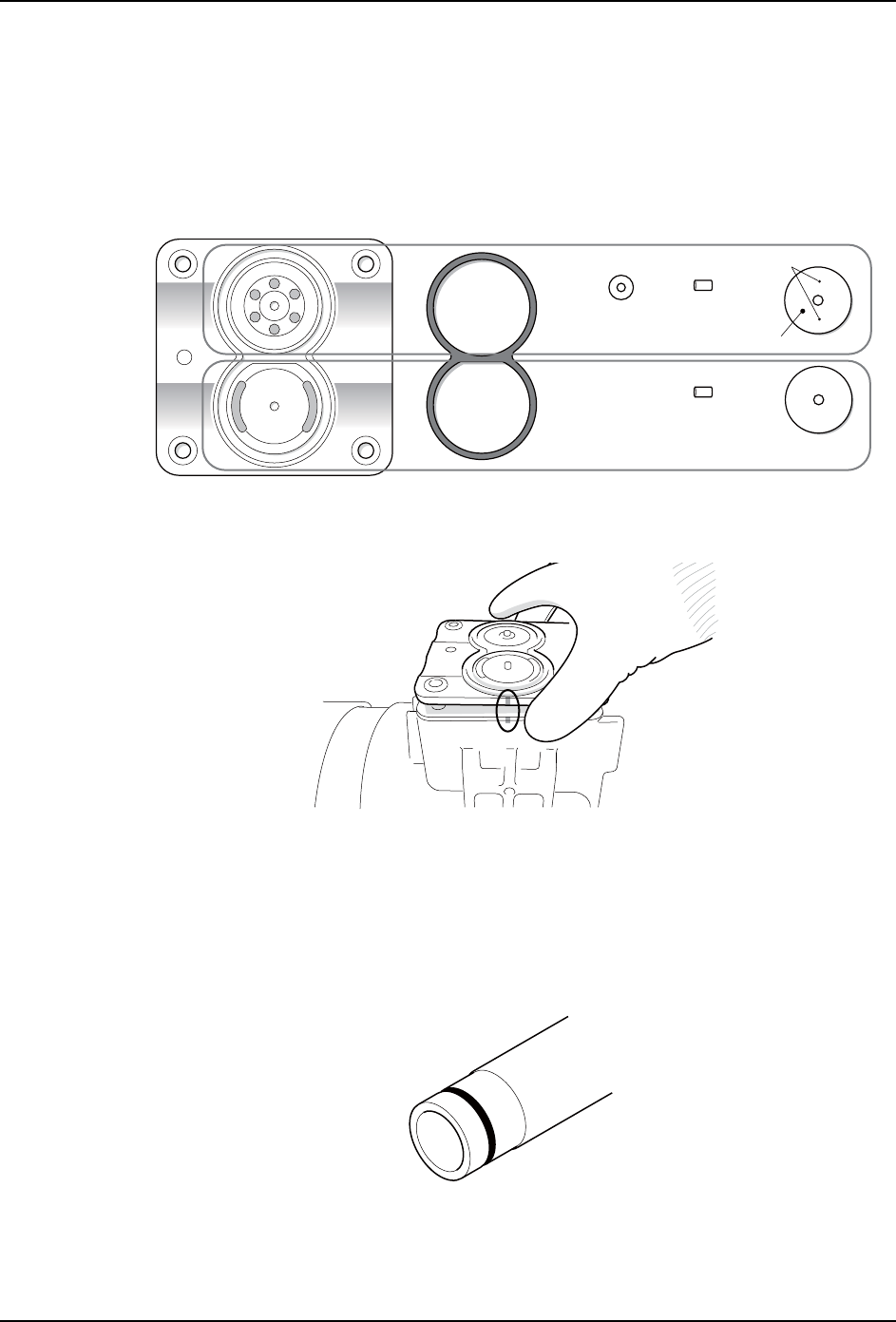

b. 请在洗干净的气缸上按顺序安装眼镜型密封圈、泵头部销、阀、阀压板。
备注 )请仅仅在气缸的排气侧安装阀压板。在排气侧的阀上黑点在表面，请把吸气侧的阀安
装在黑点的反面。
c. 对准标记，将气缸插入到盖套中。
d. 另一侧的头部也请用同样的方法安装气缸。
3. 安装连接管子、头部盖板。
a. 请更换为新的 O 型圈。
注意 )在 O 型圈上涂覆有润滑油。使用时请不要擦去润滑油。
b. 请在连接管的槽中放置 O 型圈。
30MEC-0377Sa
≊㕮
䮒ශᇼሷാ
䰶ুᶵ
⌫ཪ䜞䬶
䰶'
ᧈ≊ם
੮≊ם
唇⛯
ᆊ
䰶$
30MEC-0380
30MEC-0381
QD145-21 7. 消耗品的更换
NXT II 机械手册 469

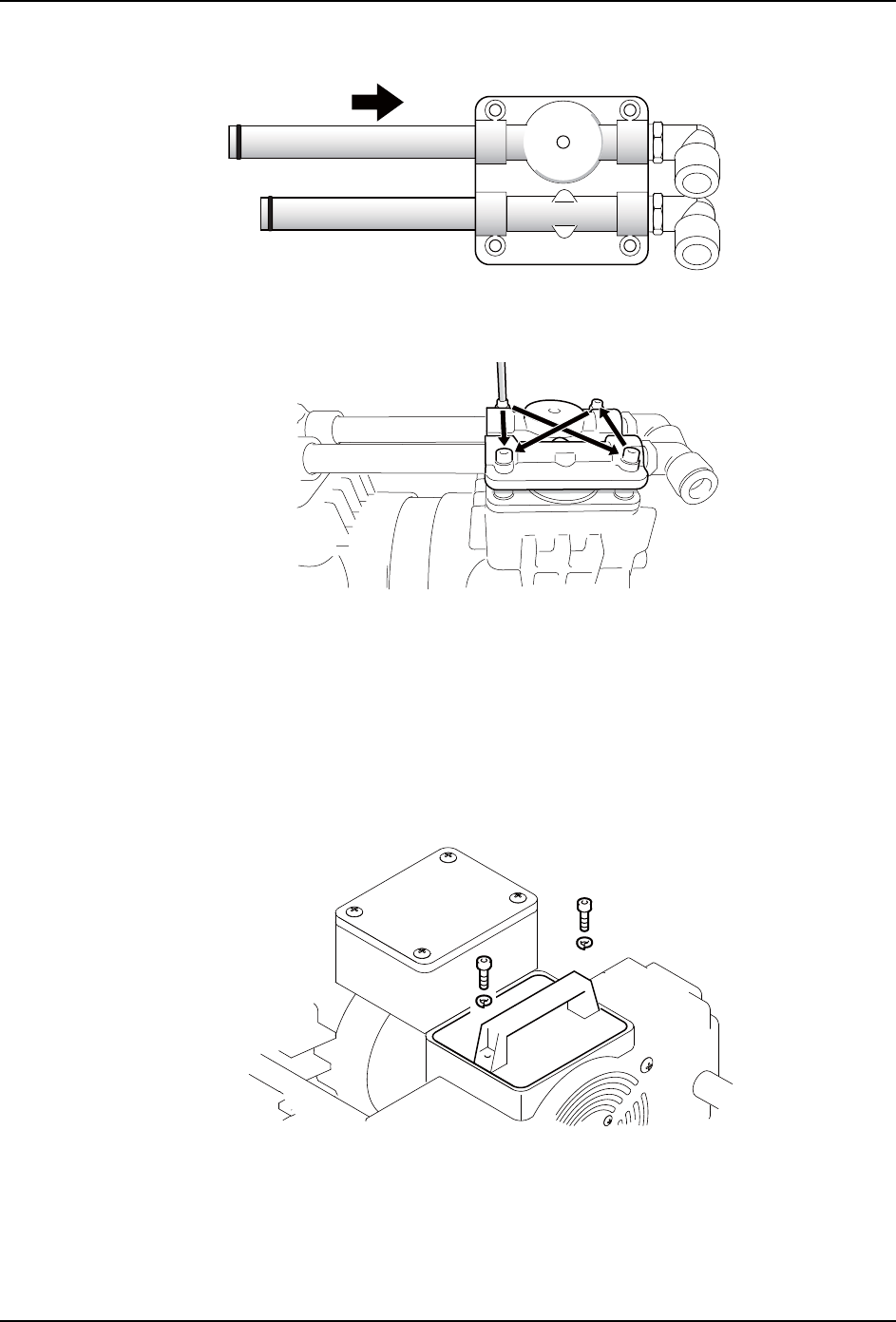

c. 请将连接管插入到头部盖板中。
d. 请将头部盖板插入到盖套中。请用 4 根内六角螺栓 (M6×45) 以紧固转矩 10Nm 拧紧。
注意 )请在对角用均等的力分数次拧紧螺栓。
e. 另一侧的头部也请用同样的方法固定头部盖板。
f. 请确认从旁边看时眼镜型密封圈变得看不见。
4. 请改变真空泵的朝向，用同样的方法更换相反侧工作头的元件。
5. 安装平板和手柄。
a. 请在将真空泵竖起的状态下，返还到原来的状态。
b. 请安装平板和手柄，用内六角螺栓 (M6×20) 固定。
30MEC-0382
30MEC-0383
30MEC-0364
7. 消耗品的更换 QD145-21
470 NXT II 机械手册
真空泵的固定
1. 请按照与拆除相反的顺序在基座上安装真空泵。
2. 请以与拆除相反的顺序安装拆除的元件。
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
