6. 预防保养 QD145-21
238 NXT II 机械手册
6.5 每 2 周 （320 小时）的操作
6.5.1 对 V12 工作头的升降杆周围的加油
备注 )升降杆和升降杆齿轮的加油量是每一根的加油量。
对于加油量少的加油作业，推荐使用治具的注射筒 （S61439）。在注射筒上有刻度，请
作为加油量的基准。

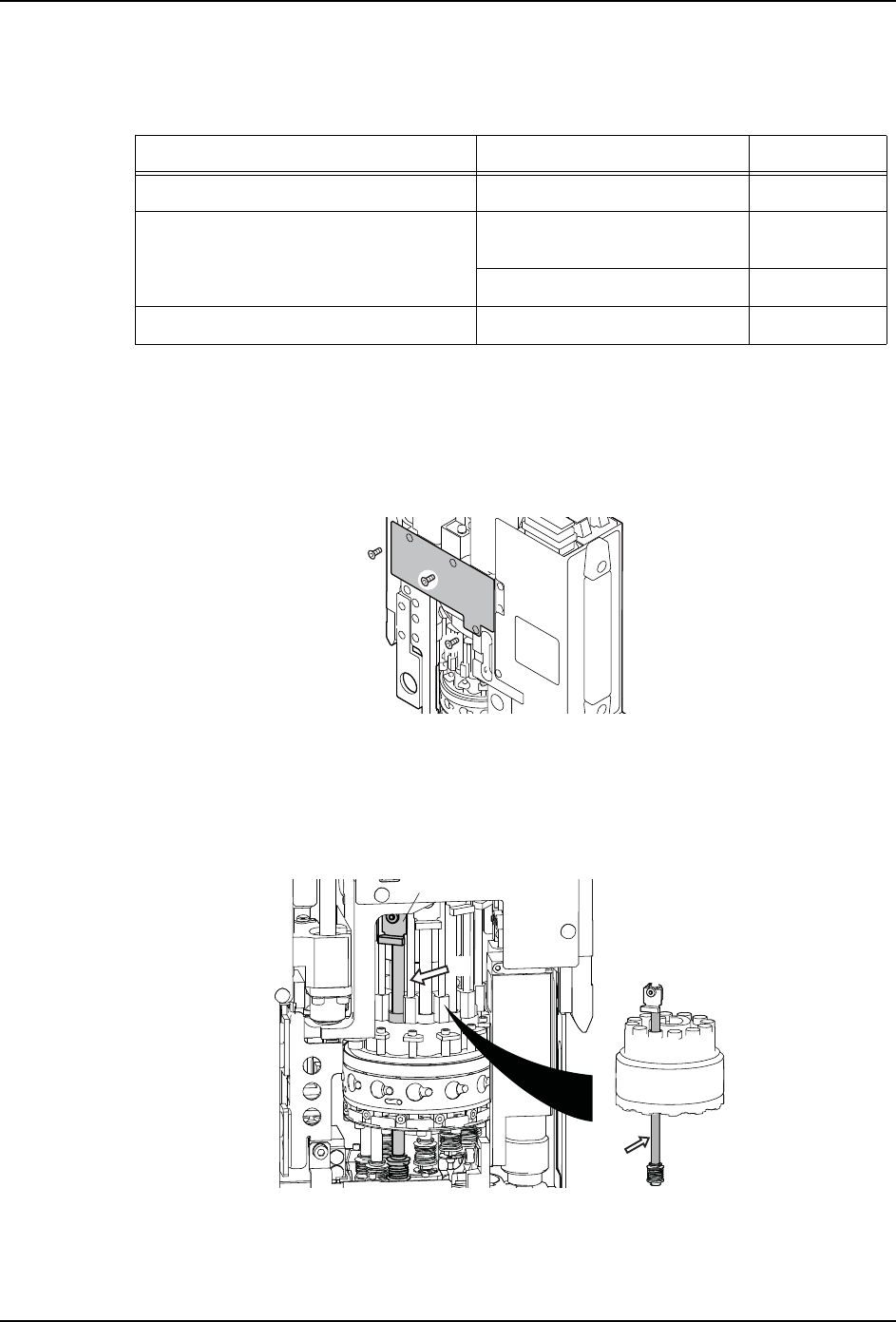

1. 请拆下贴装工作头。( 详细请参考 「5.8 贴装工作头的拆除 / 安装」）
2. 请拆除贴装工作头的侧盖板。
3. 请转动 R 轴，使加油的升降杆移动到图示的位置。升降杆的上下动作请在这个位置进
行。
4. 使升降杆上下活动，如果因为弹簧的原因而使升降杆上升动作受阻时，请在干净的布 (
或者棉棒 ) 里蘸取 biraruT&D 涂敷到升降杆 (1) 上。并且，请确认升降杆是否顺畅地滑
动。
5. 请用干净的布 ( 或者棉棒 )，擦去升降杆 (1) 周围的污垢，也包含按步骤 3 涂敷的
biraruT&D。
6. 取 0.01cc 的 VG-EPNo.1 B970 在棉棒或者扁头笔上，涂敷在升降杆 (1) 的上侧。
润滑油 加油处 加油量 （cc）
VG-EP No.1 B970 （和光 Chemical） （1）升降杆 0.02
Biral T&D
（Sugai Chemical Industry）
（2）Q 轴齿轮 （下部升降杆） 0.336
（3）升降杆齿轮 0.005
MDV235-ZB （黑田精工） （4）升降杆内 O 型圈 -
01MEC-1279a
0.69 Nm
01NST-0864Sb
1
1
ॽ䲃ᵼрсࣞ֒փ㖤
QD145-21 6. 预防保养
NXT II 机械手册 239
备注 )加油时，请把弹簧靠近上侧。靠近下侧时、弹簧有可能从承座脱落。另外，对升降杆
(1) 的加油使用注油筒，请务必添加恰当的油量。
7. 降低升降杆，用 0.01cc 的 VG-EPNo.1 B970 涂敷在升降杆 (1) 的下侧。。
8. 使升降杆上下移动，让润滑油均匀涂敷。
9. 用清洁的布擦去溢出的多余的润滑油。
10.请对所有的升降杆加油。
11.请用清洁的棉棒擦去粘附在 Q 轴齿轮 (2) 和各升降杆齿轮 (3) 上的旧润滑油或污垢。
12.用沾有 Biral T&D 的清洁的棉棒，一边将 Q 轴齿轮 （2）旋转，一边对齿轮的齿面薄薄
地涂敷润滑油。
13.取 Biral T&D 到别的容器中，用升降杆吸上来。
14.用升降杆将 0.005cc （约 1 滴）的 Biral T&D 滴到各个升降杆齿轮 （3）上。
15.请使升降杆齿轮 （3）上下移动，用手动旋转 Q 轴齿轮 （2），让润滑油均匀涂敷。
16.将 MDV235-ZB 薄薄地涂在升降杆内的 O 型圈上。

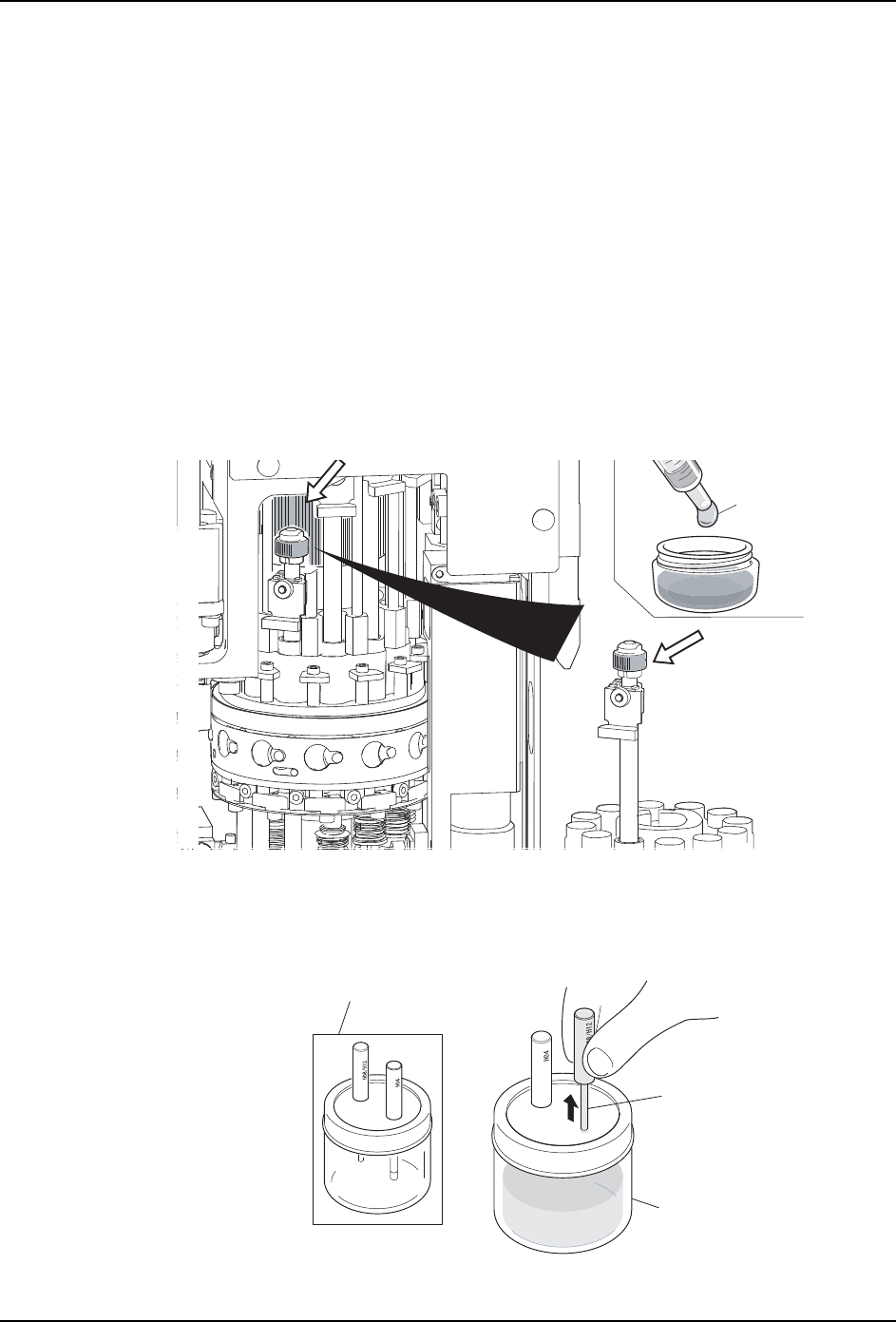

a. 在专用的密封瓶中放入指定的润滑油 , 插入涂敷用的注油棒。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H08/H12 用的注油棒。
01NST-0865Sb
3
㑺Ⓢ
NXTPHD120Sc
⌞⋯Ἀ
( H08/H12⏝)
ᇼሷ⬬
ॽ䲃ᵼ⏜┇⋯⎸ᮭ⭞⋱ޭ
(AA40R**)
6. 预防保养 QD145-21
240 NXT II 机械手册

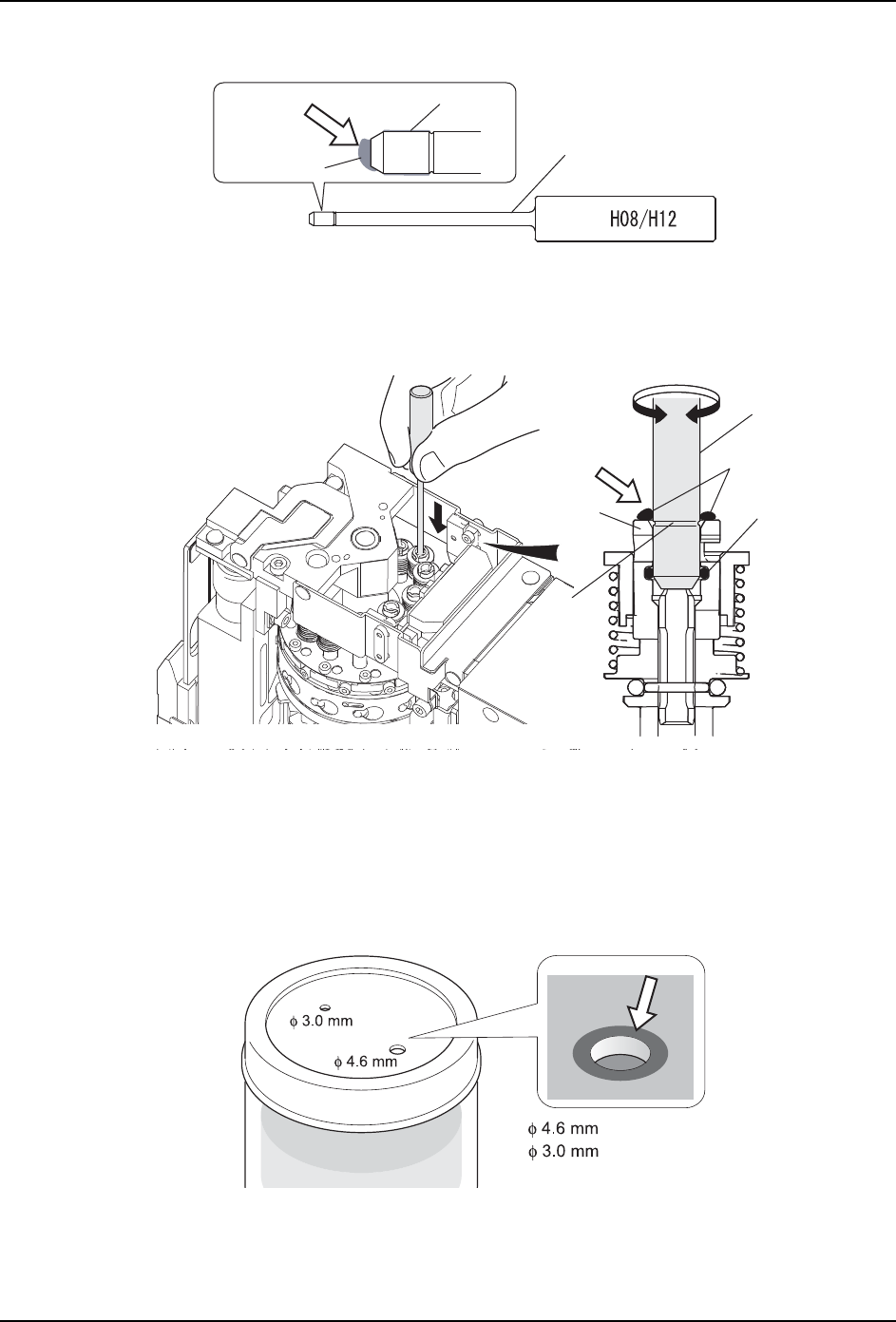

c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
