QD145-21 6. 预防保养 NXT II 机械手册 287 6.8.9 清扫刷单元置放台类型过滤器的清扫 1. 请拉出模组。( 参照 「5.1 模组的拉出 / 插入」 。) 2. 请取下模组左侧面的开口内部的过 滤器。 备注 )下列插图是 M6-2(SP) 模组 , 不过，关于 M3-2 模组在同样的位置上也安装了过滤器。 3. 请从过滤器上取下空气管。 4. 请旋转滤器取出过滤器滤芯。 5. 请使用气枪，除去过滤器滤芯附着 的异…
6. 预防保养 QD145-21
286 NXT II 机械手册
8. 加润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨、Y 轴线性标尺、共面性传感
器 ( 选项 ) 用线性标尺等没有附着润滑油。如果附着润滑油，请用干净的没有线脚的干
布擦去。
注意 )· 线性标尺附着润滑油时，在 Y 轴动作时有时会发生错误。
· 擦去的时候，请不要用力过度以免损伤单元。
9. 请在操作后按照拆除的相反的顺序安装盖罩。
10.请取下线性马达轴的保护盖板。
11.插入模组。（参考 「5.1 模组的拉出 / 插入」）
(4)
(4)
(4)
(5)
(5)
(5)

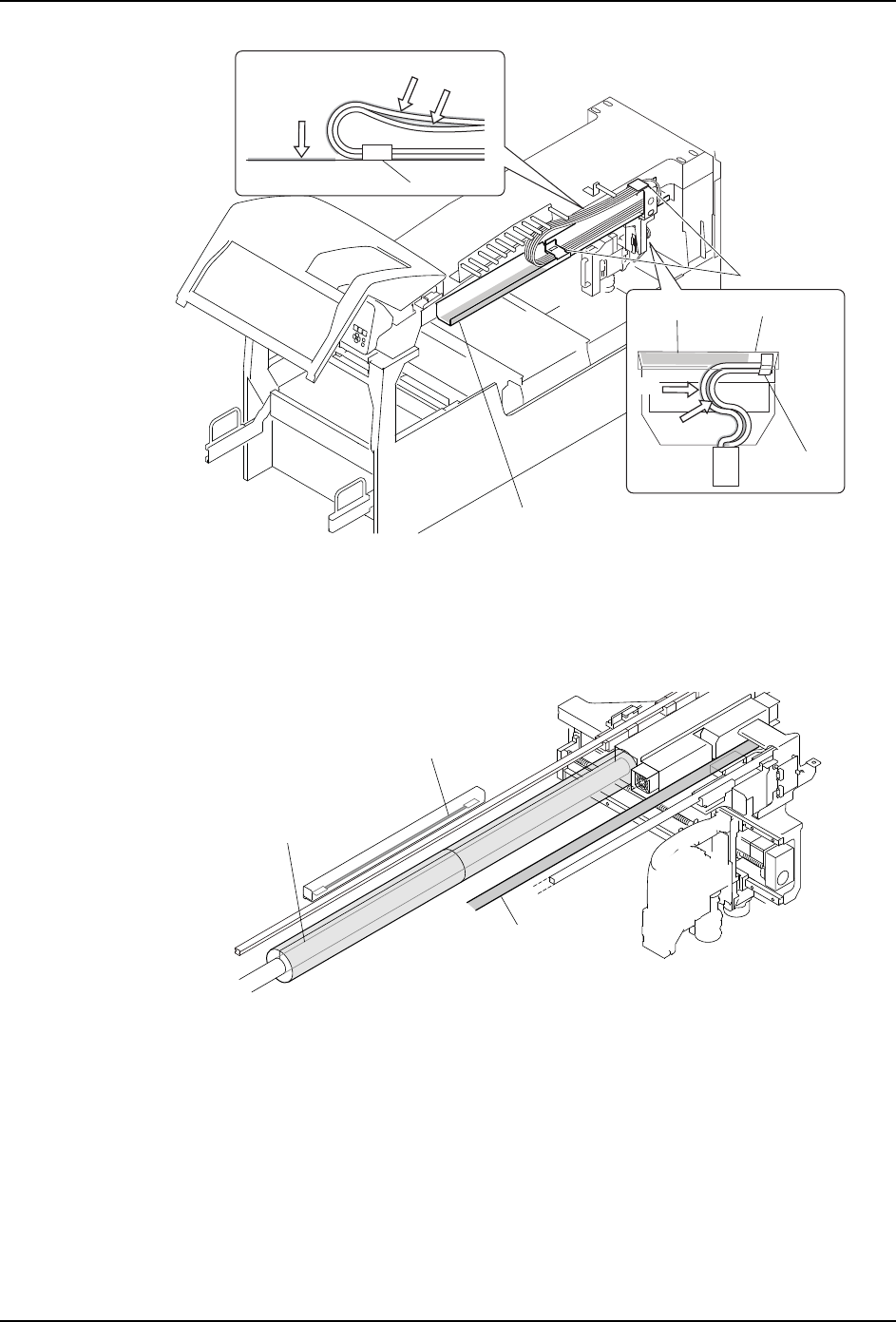

01MEC-0435Sa
X䕈
⬉㓚ᡓᑻ
ㄟᵓ
Y䕈
⬉㓚ᡓᑻ
ㄟᵓ
ㄟᵓ
⬉㓚ᡓᑻ
0㒘
063㒘
01MEC-0970S
㒓ᗻ偀䖒䕈
݅䴶ᗻӴᛳ఼⫼㒓ᗻᷛሎ
㒓ᗻᷛሎ
QD145-21 6. 预防保养
NXT II 机械手册 287
6.8.9 清扫刷单元置放台类型过滤器的清扫
1. 请拉出模组。( 参照 「5.1 模组的拉出 / 插入」。)
2. 请取下模组左侧面的开口内部的过滤器。
备注 )下列插图是 M6-2(SP) 模组 , 不过，关于 M3-2 模组在同样的位置上也安装了过滤器。
3. 请从过滤器上取下空气管。
4. 请旋转滤器取出过滤器滤芯。
5. 请使用气枪，除去过滤器滤芯附着的异物。污垢厉害的时候，请更换新品。
6. 请把过滤器滤芯放入过滤器套中，嵌入到过滤器套的漕上凸起部分，拆去的时候请以相
反的方向旋转锁定。
7. 请按照拆卸的相反步骤还原到机器的原来状态。

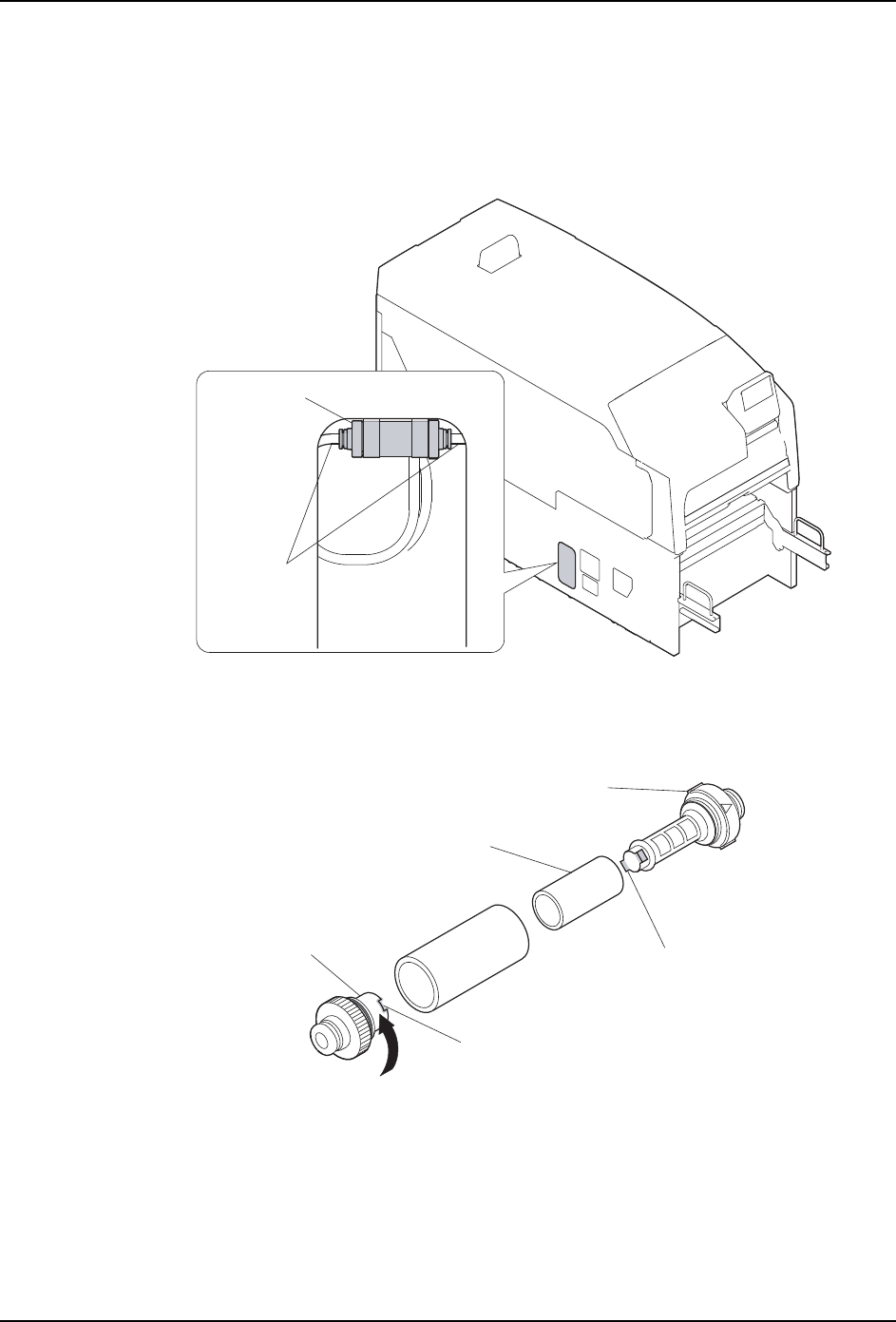

01MEC-1033S
ぎ⇨ㅵ
䖛Ⓒ఼
䖛Ⓒ఼఼Ⓒ㢃
ࡈࠖ࡞࠲ࠛࡔࡦ࠻
䖛Ⓒ఼༫
䖛Ⓒ఼༫
01MEC-1034S
ⓩ
ߌ䍋䚼
6. 预防保养 QD145-21
288 NXT II 机械手册
6.9 每年 (8000 小时 ) 的操作
6.9.1 空气调节器的清扫
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。
3. 取下基座上的盖板。
4. 转动供应空气用的手柄，停止外部供应空气。
5. 请拔出空气软管，放松供应空气用手柄。管子内的空气被排出。
6. 请在按下空气调节器把手的状态下，转动过滤器套后拆除。
7. 用中性洗涤剂清洗过滤器套。
8. 使用压缩空气吹气清扫滤芯，污垢严重时，请更换新的部品。
┚㣥
NXTBAS021Sc
ഴਭφ+&
䗽┚ಞ䈹㢸ಞ
2ශാ
䗽┚ಞྍ
䬷㍝䫤
⒵≊࠼⿱ಞ
ⴌᶵ
1P
