7. 消耗品的更换 QD145-21 430 NXT II 机械手册 7.13.2 基座控制中转电路板 2 (4M-2 基座 ) 1. 拆下基座控制箱 2 上方的盖板。 2. 为了防静电请将防静电环戴在手腕 上。 3. 对于中转电路板内的保险丝，在确 认烧断的保险丝是哪一根后，将主 电源开关 OFF。 4. 请从基座控制箱的中转电路板拔下保险丝 (F1， F2， F3， F4) 进行更换，基座控制箱的 保险丝 (M1F1，M1F2 ) …
QD145-21 7. 消耗品的更换
NXT II 机械手册 429

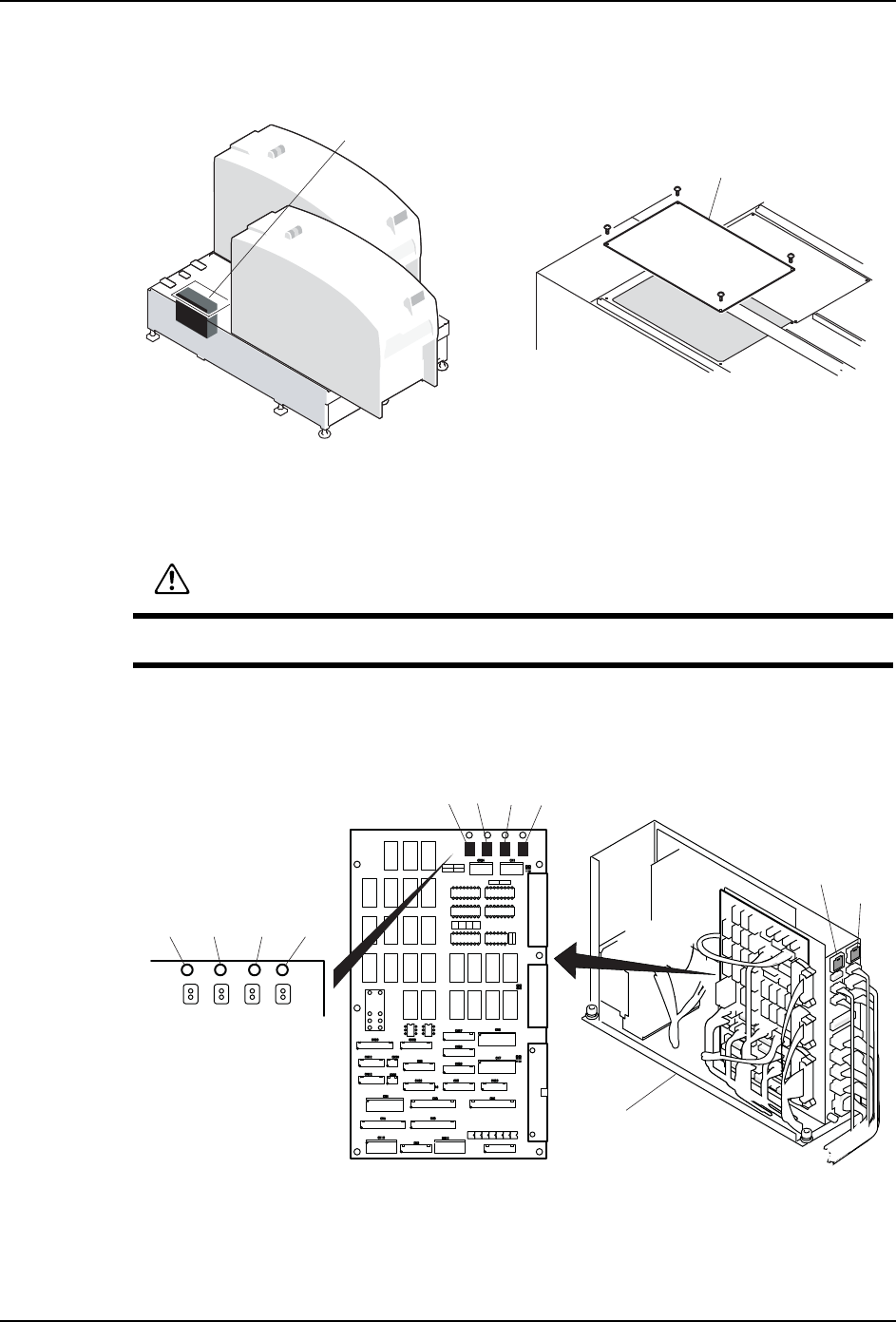

7.13.1 基座控制中转电路板 1 (4M-2 基座 )
1. 拆下基座控制箱 1 上方的盖板。
2. 为了防静电请将防静电环戴在手腕上。
3. 对于中转电路板内的保险丝，在确认烧断的保险丝是哪一根后，将主电源开关 OFF。
4. 请从基座控制箱的中转电路板拔下保险丝 (F1， F2， F3， F4) 进行更换，基座控制箱的
保险丝 (M1F1，M1F2) 放在保险丝头内。请使用一字形螺丝刀等拆除保险丝头后更换保
险丝。
01MEC-0271S
Ⲫᵓ
ᑻࠊㆅ
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
NXTBAS083Sc
F1F2F3F4
M1F1
M1F2
F1⁐᩿㸸PL0熄灯
F2⁐᩿㸸PL62熄灯
F3⁐᩿㸸PL63熄灯
F4⁐᩿㸸PL64熄灯
F1
PL0
PL62PL63
PL64
F2
F3
F4
ะᓝ
ѣ䖢⭫䐥ᶵ
7. 消耗品的更换 QD145-21
430 NXT II 机械手册

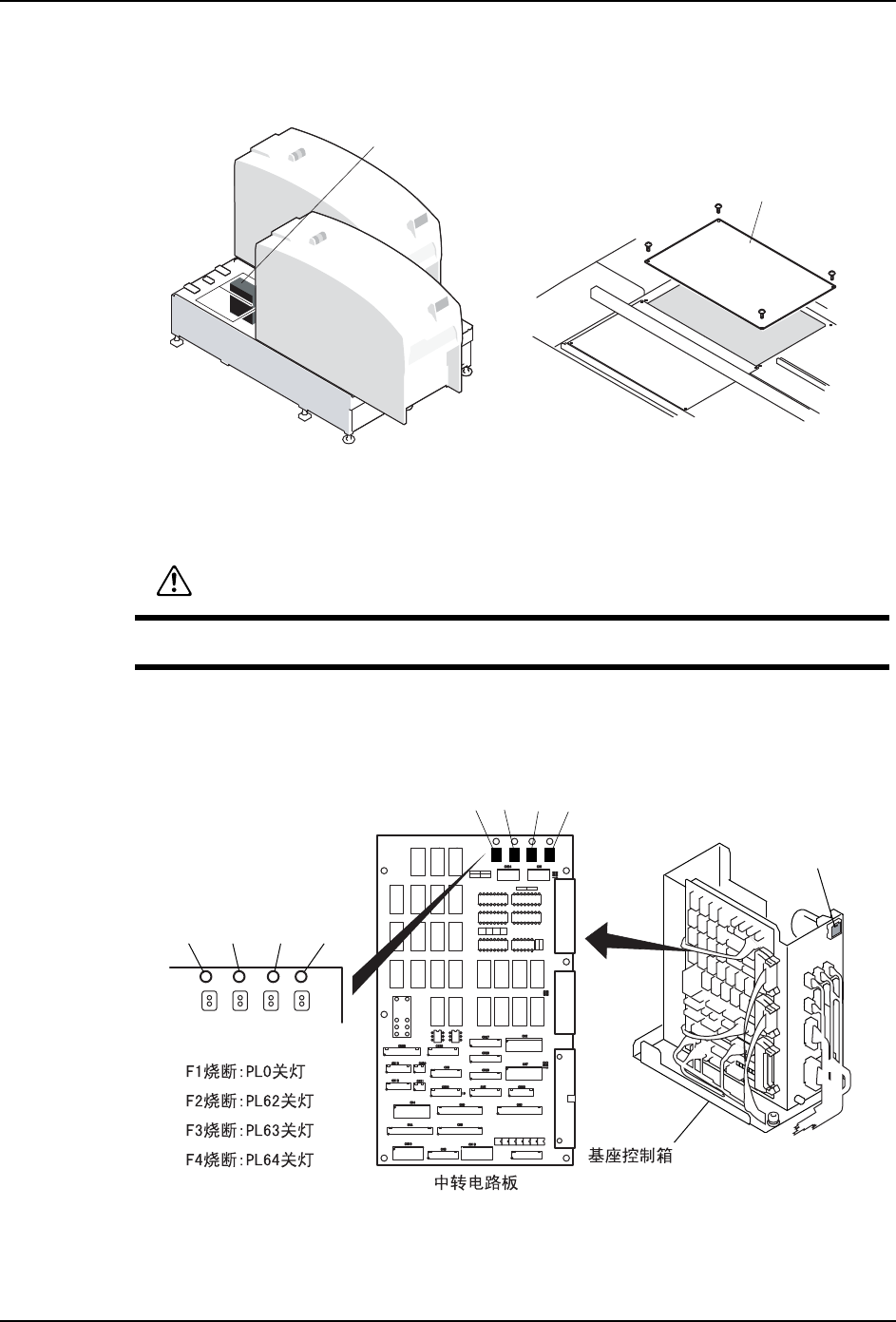

7.13.2 基座控制中转电路板 2 (4M-2 基座 )
1. 拆下基座控制箱 2 上方的盖板。
2. 为了防静电请将防静电环戴在手腕上。
3. 对于中转电路板内的保险丝，在确认烧断的保险丝是哪一根后，将主电源开关 OFF。
4. 请从基座控制箱的中转电路板拔下保险丝 (F1， F2， F3， F4) 进行更换，基座控制箱的
保险丝 (M1F1，M1F2) 放在保险丝头内。请使用一字形螺丝刀等拆除保险丝头后更换保
险丝。
01MEC-0272S
Ⲫᵓ
ᑻࠊㆅ
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
NXTBAS088Sc
F1F2F3F4
F1
PL0
PL62PL63
PL64
F2
F3
F4
F1
QD145-21 7. 消耗品的更换
NXT II 机械手册 431

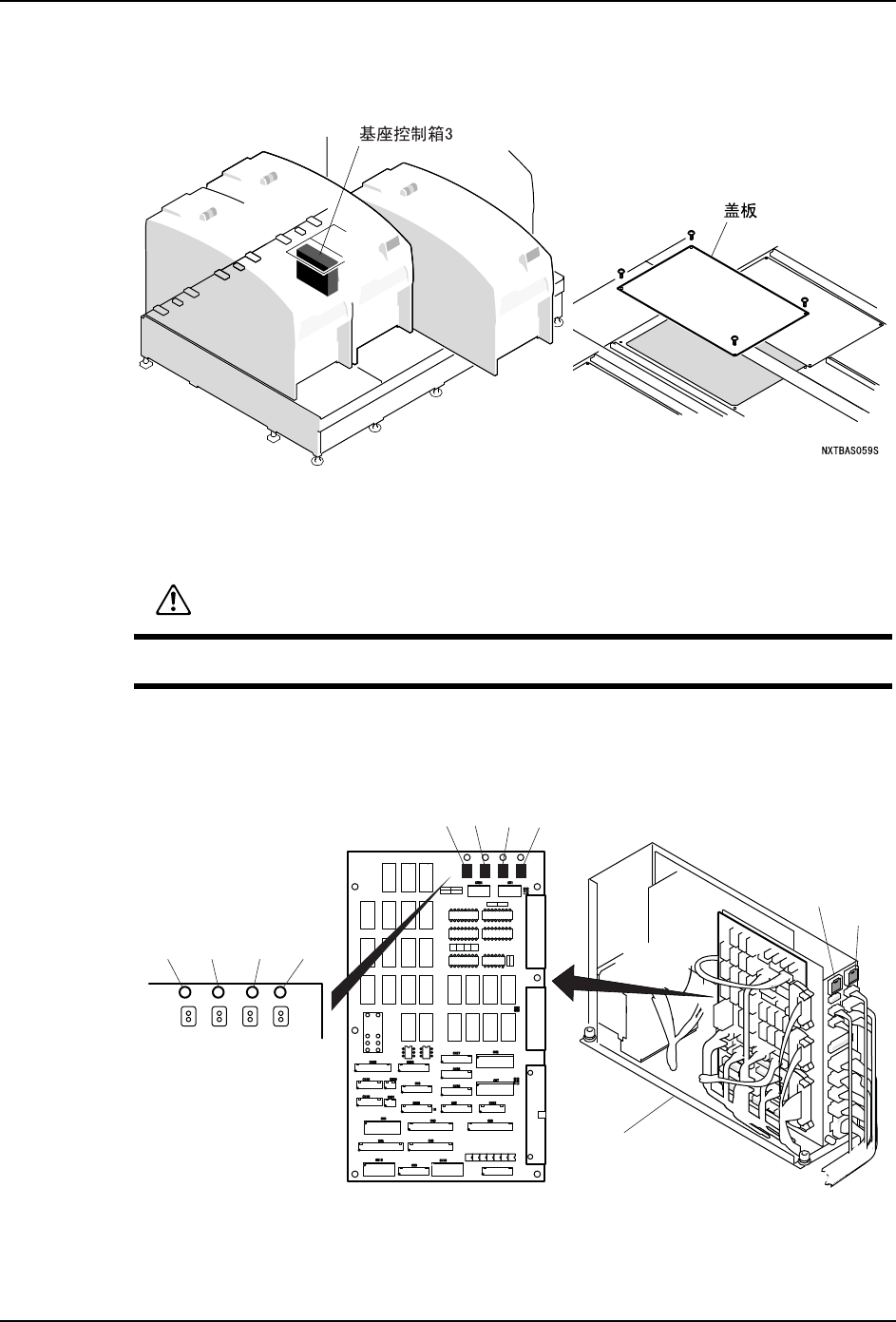

7.13.3 基座控制中转电路板 1 (2M-2 基座 )
1. 拆下基座控制箱 3 上方的盖板。
2. 为了防静电请将防静电环戴在手腕上。
3. 对于中转电路板内的保险丝，在确认烧断的保险丝是哪一根后，将主电源开关 OFF。
4. 请从基座控制箱的中转电路板拔下保险丝 (F1， F2， F3， F4) 进行更换，基座控制箱的
保险丝 (M1F1，M1F2) 放在保险丝头内。请使用一字形螺丝刀等拆除保险丝头后更换保
险丝。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
NXTBAS083Sc
F1F2F3F4
M1F1
M1F2
F1⁐᩿㸸PL0熄灯
F2⁐᩿㸸PL62熄灯
F3⁐᩿㸸PL63熄灯
F4⁐᩿㸸PL64熄灯
F1
PL0
PL62PL63
PL64
F2
F3
F4
ะᓝ
ѣ䖢⭫䐥ᶵ
