QD145-21 8. 部件的更换 NXT II 机械手册 563 5. 请拆除 8 根安装螺丝后拿掉侧盖板 ( 右 )。 备注 )无需拆除图中显示颜色的小盖板。 下盖板 （左） 1. 请拆除 5 根安装螺丝后拿掉下盖板 （左） 。 30MEC-0289 30MEC-0453
8. 部件的更换 QD145-21
562 NXT II 机械手册

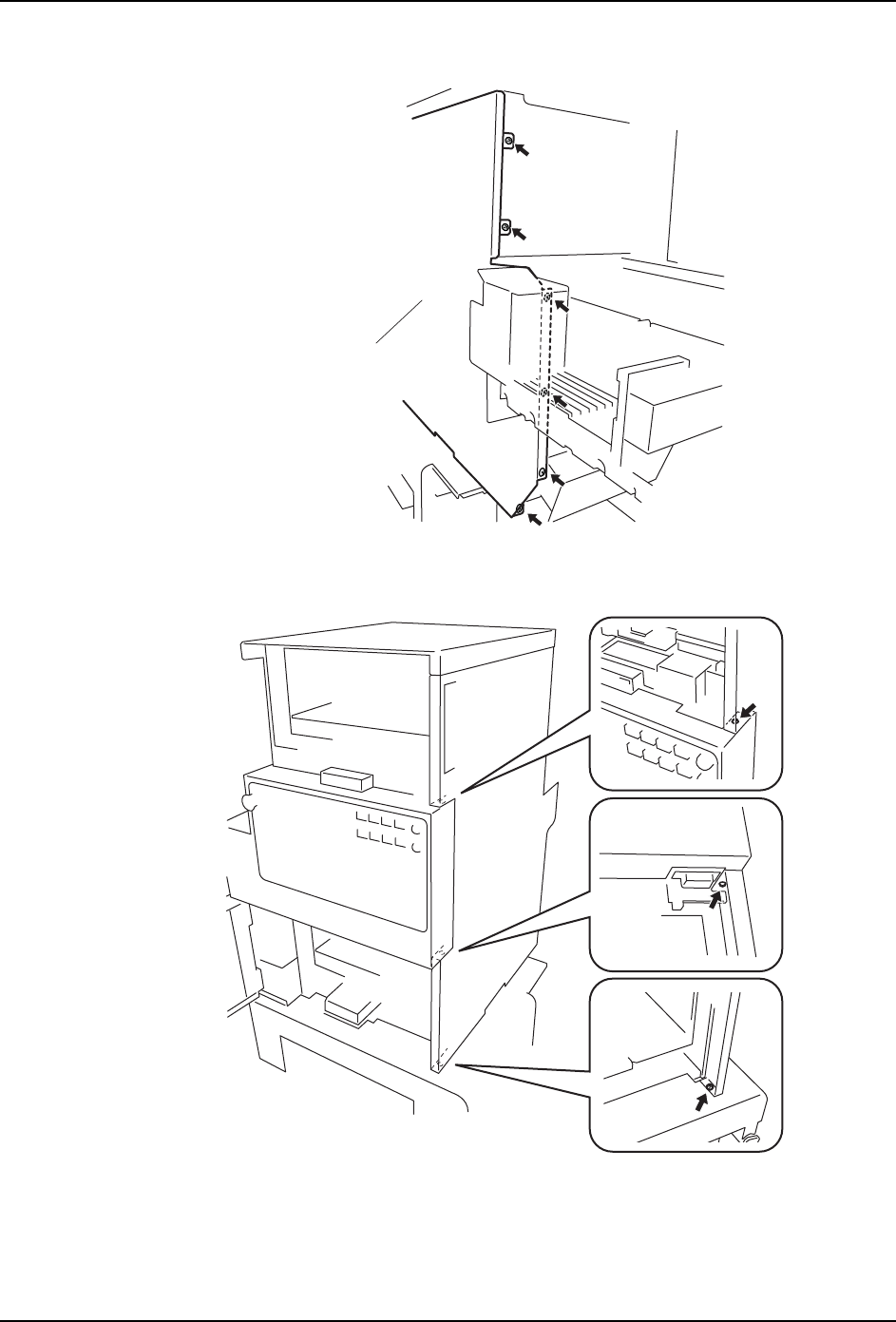

3. 请拆除6根位于料盘单元后面的侧盖板(右)的安装螺丝。
4. 请拆除侧盖板(右)的3根安装螺丝（如图所示）。
30MEC-0288S
ջⲪᵓ㧔ে㧕
01MEC-0471
QD145-21 8. 部件的更换
NXT II 机械手册 563

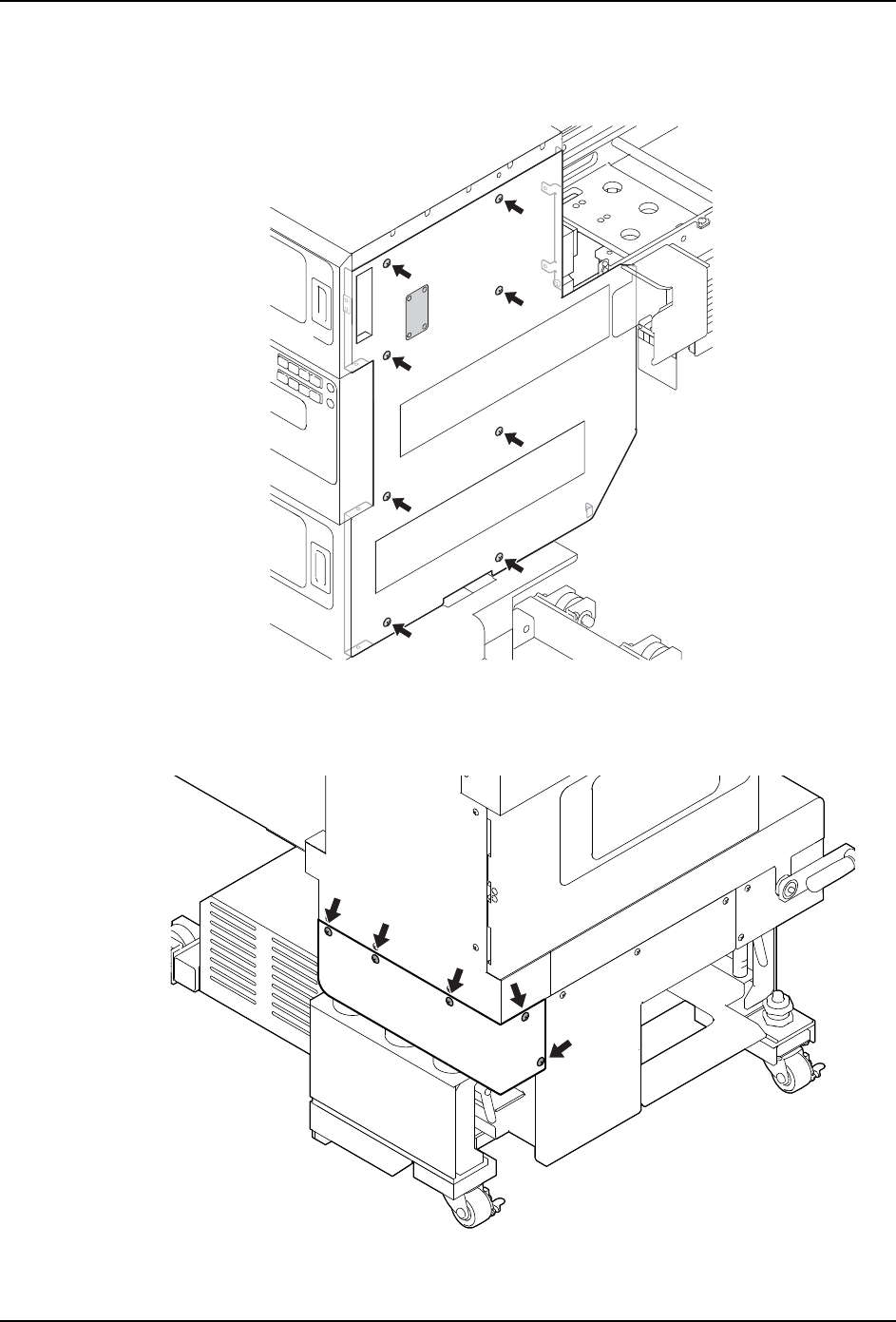

5. 请拆除 8 根安装螺丝后拿掉侧盖板 ( 右 )。
备注 )无需拆除图中显示颜色的小盖板。
下盖板 （左）
1. 请拆除 5 根安装螺丝后拿掉下盖板 （左）。
30MEC-0289
30MEC-0453
8. 部件的更换 QD145-21
564 NXT II 机械手册
侧盖板 （左）
1. 请拆除后盖板。
2. 请拆除顶盖板。
3. 请拆除下盖板 （左）。
4. 请拆除位于料盘单元后面的侧盖板(左)的5根安装螺丝。
5. 请拆除 9 根安装螺丝后拿掉侧盖板 ( 左 )。
ջⲪᵓ˄Ꮊ˅
30MEC-0286S
30MEC-0287
