QD145-21 6. 预防保养 NXT II 机械手册 319 9. 请拆除上盖板。 10.请将推板安装到推 块上，松拧紧 螺栓。 11.将 Q 轴齿轮与 R 轴齿轮的孔对齐 ，插入转矩螺 丝刀 (2AGKHJ0013**)， 按规定的转矩 (0.16Nm) 拧紧。 注意 )在拧紧各螺丝的时候，请遵守规定转矩。否则有可能损伤贴装工作头的螺栓口。 注意 )在固定螺栓上涂敷有防止松缓的粘着剂。即使放松了的螺栓，也能再使用 2 ～ 3 次左…
6. 预防保养 QD145-21
318 NXT II 机械手册

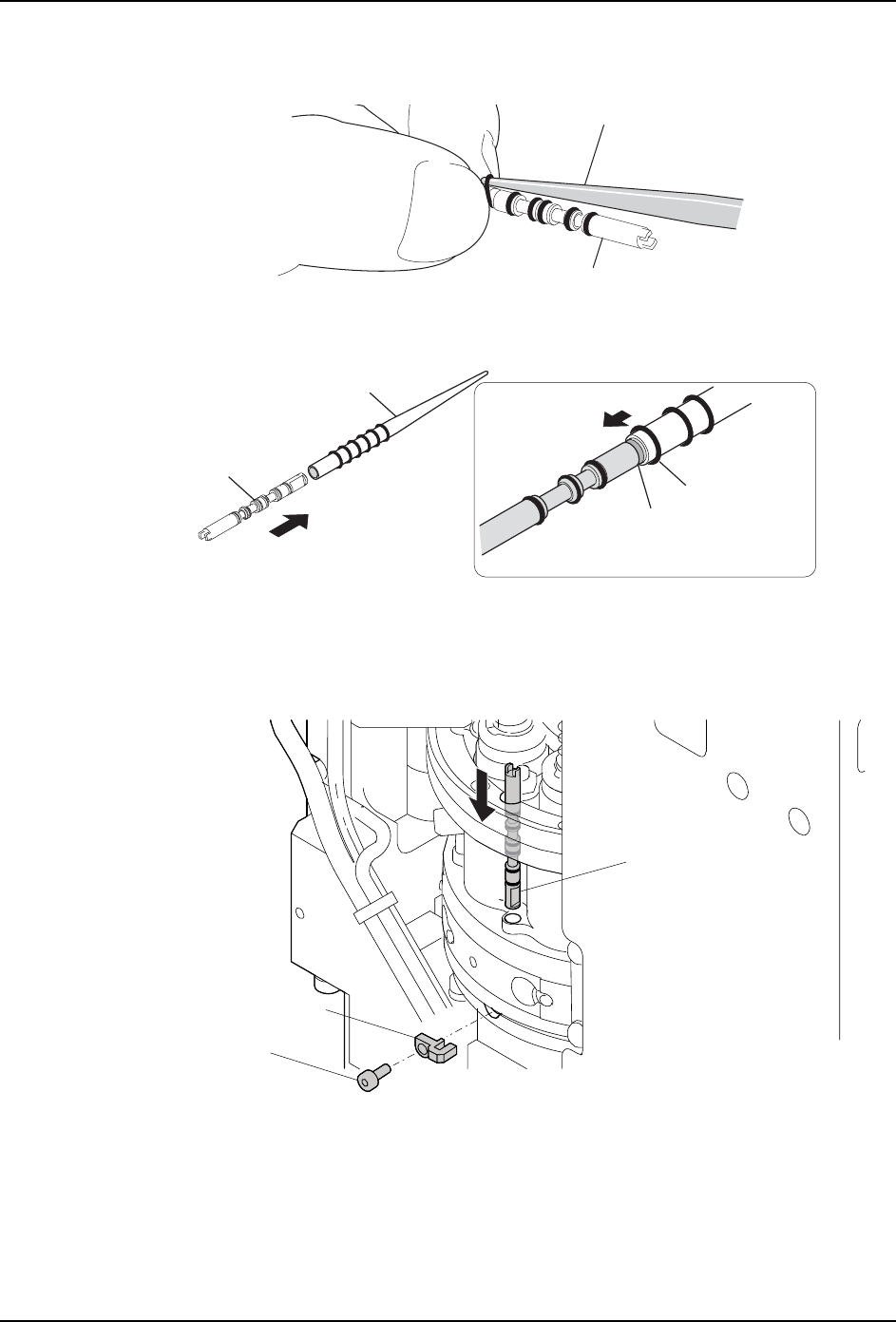

5. 请用指甲等夹住 O 型圈后缠绕。在 O 型圈和推杆之间的间隙中插入 O 型圈更换治具
(PM072M*) 的细的一头后，拆除 O 型圈 (6 个 )。
6. 请把 O 型圈从 O 型圈更换治具的细的一头放入到粗的一头中，拉长 O 型圈。把推杆放入
O 型圈更换治具，在漕和治具端面对齐的状态下，嵌入 O 型圈 (6 个 )。
7. 取 0.003cc 的 MDV235-ZB 到刷子上，请对 O 型圈表面薄薄地涂敷。
8. 将推杆从旋转头上方插入，安装推块，用螺栓固定 （螺栓的紧固转矩：0.35mm）。
注意 )在拧紧各螺丝的时候，请遵守规定转矩。否则有可能损伤螺栓口。
2ൟᤶ⊏
1676D
ᴚ
ῑ
2ൟ
ো˖$&
1676D
2ൟᤶ⊏
ᴚ
ᵰỦ䰶ুඍ
㷰ṉ㍝ര䖢⸟φ1P
᧞ඍ
01NST-1101S
QD145-21 6. 预防保养
NXT II 机械手册 319

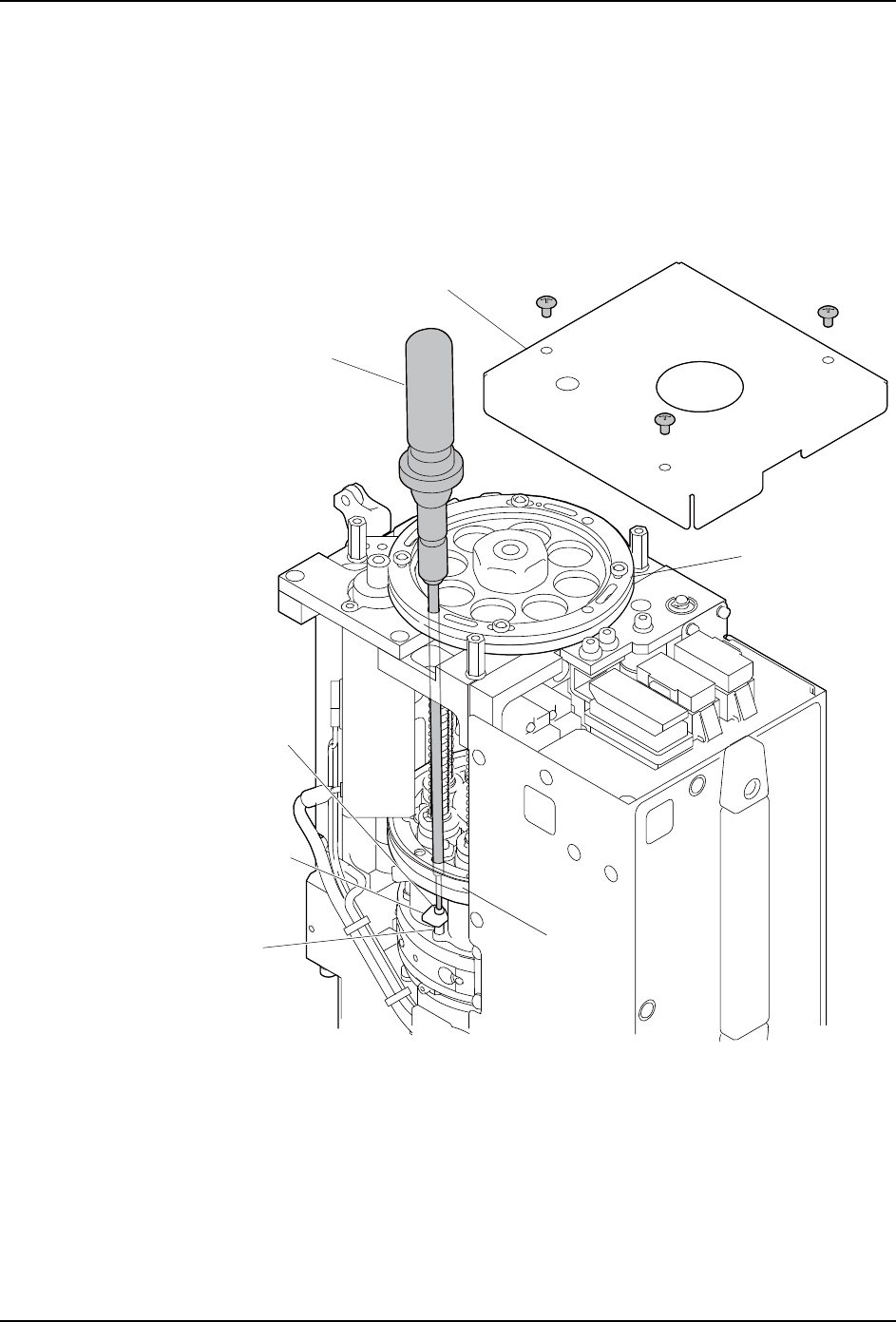

9. 请拆除上盖板。
10.请将推板安装到推块上，松拧紧螺栓。
11.将 Q 轴齿轮与 R 轴齿轮的孔对齐，插入转矩螺丝刀 (2AGKHJ0013**)，按规定的转矩
(0.16Nm) 拧紧。
注意 )在拧紧各螺丝的时候，请遵守规定转矩。否则有可能损伤贴装工作头的螺栓口。
注意 )在固定螺栓上涂敷有防止松缓的粘着剂。即使放松了的螺栓，也能再使用 2 ～ 3 次左
右 , 不过，多次使用的时候，请使用新的螺栓。
᧞ᶵ
㷰ṉ㍝ര䖢⸟φ1P
1676D
᧞ඍ
䖢⸟㷰ѓ࠶
ⴌᶵ
4䖪喵䖤
5䖪喵䖤
0.69 Nm
6. 预防保养 QD145-21
320 NXT II 机械手册

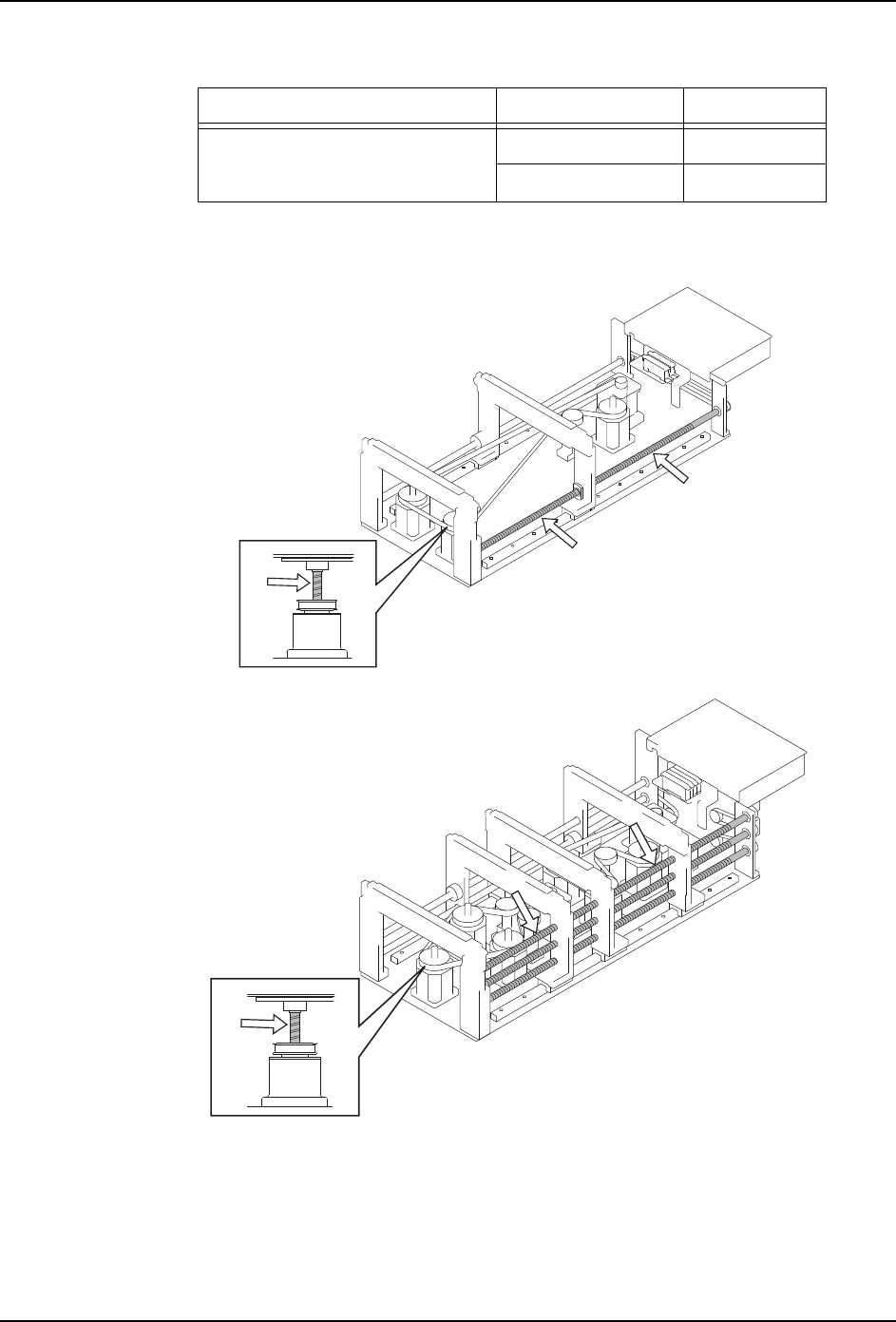

6.10.15 搬运轨的加油
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
加油量是对于 1 根螺丝所必要的加油量。
润滑油 加油处 加油量 （cc）
NS7(NSK) 或者 SRL* （协同油脂） （1）调宽滚珠丝杆 3.75
（2）CZ 轴滚珠丝杆 0.9
0(&6D
໘
0㒘ऩᨀ䖤䔼䘧!
0(&6
0㒘ঠᨀ䖤䔼䘧!
໘
